Число зл від цск
Число ЗЛ від ЦСК визначається для повнодоступного пучка, який не блокується. Втрати явні і для ЗЛ між ЦСК та аналоговою АТС приймають
р = 0,005. Між ЦСК та ВСС або ЗЛМ (АМТС) при р = 0,001. Розрахунок ЗЛ вводять по таблиці Ерланга.
- ЗЛ до ВСС: Yзл = 16,26 Ерл, р = 0,001, VOПС- ВСС = 30 ЗЛ;
- ЗЛ до РАТС-2: Yзл = 32,75 Ерл, р = 0,005, VОПС -PATC-2 = 47 ЗЛ;
- ЗЛ до РАТС-3: Yзл = 47,02 Ерл, р = 0,005, VОПС-PATC-3 = 63 ЗЛ;
- ЗЛ до РАТС-4: Yзл = 56,56 Ерл, р = 0,005, VОПС-PATC-4 = 74 ЗЛ;
- ЗЛ до АМТС (ЗЗЛ): Узл =28,58 Ерл, р=0,005, VОПС-АМТС=42 ЗЛ
- ЗЛ від АМТС (ЗЛМ): Узл =23,38 Ерл, р=0,001, VАМТС- ОПС = 39 ЗЛ;
- ЗЛ до ПС: Yзл = 11,07 Ерл, р = 0,0001, VОПС-PATC-4 = 26 ЗЛ;
Розрахунок числа гт
Розрахунок числа ГТ визначається в залежності від типу до числа ЗЛ з врахуванням того, що тракт Е1 має швидкість 2048 Кбіт/c, який забезпечує 30 інформаційних канальних інтервали. Для ЗЛ односторьоної дії (наприклад, ОПС -РАТС-2):
(3.7)
Для двобічних ЗЛ (наприклад, ОПС-АМТС):
(3.8)
Ч исло ГТ округлюють до найбільшого цілого:
-
ОПС - АМТС:
= (42+39)/30 =
2,7=3 ГТ.
- ОПС - РАТС-2: = (60+47)/30 =3,56= 4 ГТ.
-
ОПС - РАТС-3:
Т
=
(30+63+63)/30=5,2 = 6 ГТ.
- ОПС - РАТС-4: = (78+74)/30 =4,96= 5 ГТ.
- ОПС - ПС: = 26/30 =0,86= 1 ГТ.
4. Розрахунок числа абонентських модулів
Кількість абонентських модулів на ОПС та ПС підраховується однаково. На станції застосовуються два типи модулів:
-
АМ містить 8 типовий елемент змін (ТЕЗ)
типу АК-5 по 16 АК кожен, отже, ємність АМ
складає
- 128 індивідуальних ліній;
- АМТ містить 7 ТЕЗ типу АК-5 і один ТЕЗ типу АКТ для включення таксофонів, тобто у цей модуль можна включати 112 індивідуальних ТА та 8 таксофонів;
Розраховують кількість АМТ:
(4.1),
nАМТ опс= 250/8=31,25=32
nАМТ пс= 150/8=18,75=19
де
- кількість таксофонів.
Округляють до найближчого більшого. В інші ТЕЗ АМТ включають індивідуальні лінії, число яких дорівнює:
(4.2)
Так як Nпс>Nпс це означає що кількість АМТ повністю задовольняє потреби.
Інші індивідуальні лінії включаються в АМ:
(4.3)
nАМ опс=(13750-3584)/128=79,42=80
Загальна
кількість модулів дорівнює сумі
АМ
та АМТ.
nзаг опс=32+80=112
5. Розробка функціональної схеми
Групоутворення УКС на ПС і ОПС залежить від кількості групових трактів, що включаються, від АМ, АМТ і числа ГТ з’єднувальних ліній до АМТС, РАТС, ВСС, ПС.
Загальна кількість ГТ на ПС визначається як сума всіх трактів:
(5.1),
ГТ
де
- число АМ підстанцій;
-
число АМТ підстанцій;
-
число ГТ для зв’язку
з ОПС.
Аналогічно для ОПС:
(5.2),
ГТ
поєднує
тому,що
ВСС розташований на РАТС-3,
припускає,
що ЗЗЛ і ЗЛМ об'єднано в один пучок.
На підстанції доцільно використовувати УКС-32, в який можна включити 30 ГТ інформаційних, ГТ-0 використовується для сигналізації, а в ГТ-1 включені ЦГТС і ЦП, схема УКС-32 зображена на рис. 2.4, а. На ПС встановлюють один УКС-32 основний і один резервний.
Для
збільшення ємності поля УКС використовують
два основних і два резервних, як це
показано на рис. 5.1, б. У цьому випадку в
кожному модулі УКС використовується
ГТ-0 - для сигналізації, ГТ-1 для включення
ЦГТС і ЦП. Для об'єднання двох УКС
включають 3-4 ГТ, виконуючих функції
проміжних
ліній, для ПЛ використовують ГТ під
номерами 28, 29, 30, 31, тому що на ці входи
УКС не подається синхронізація.
Необхідно також врахувати, що в другий і третій входи УКС рекомендують включати ЦСЛ, тому що для них також не подається синхронізація.

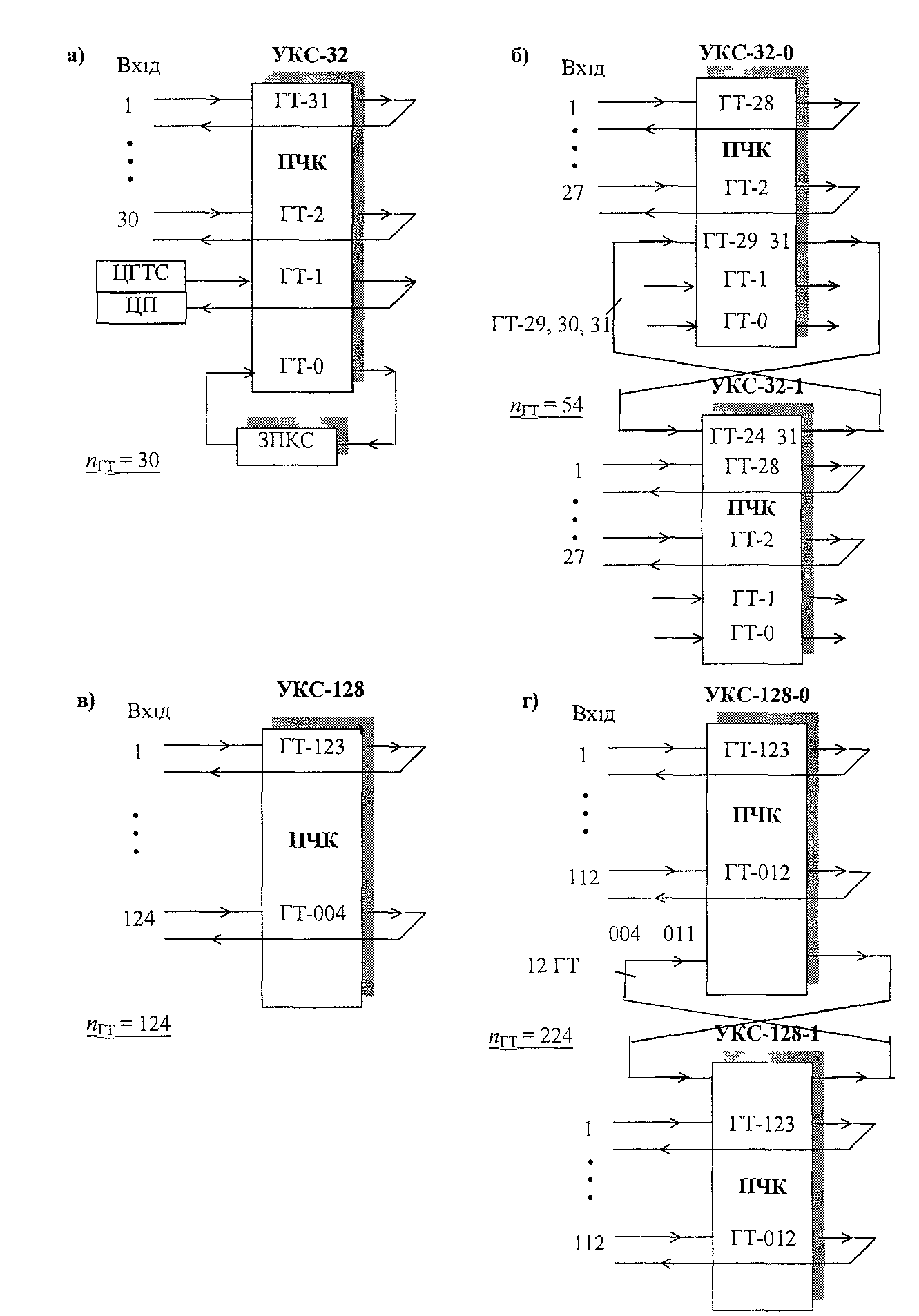

Рисунок 5.1 – Групоутворення УКС:
а) УКС-32, ємністю nГТ=30,
б)
УКС-32
,
ємністю nГТ=54,
в) УКС-128, ємністю nГТ=124,
г) УКС-128 , ємністю nГТ=224.
На
ОПС доцільно використовувати УКС-128.
Якщо використовується один основний і
один резервний, то кількість ГТ дорівнює
124. Для збільшення ємності включають
два основних і два резервних, одержуючи
ємність 2x112 = 224 ГТ, при цьому 12 ГТ
використовується для проміжних ліній.
Схема УКС на
124
ГТ зображена на рис. 5.1, в, а на 224 - рис.
5.1, г.
Функціональна схема ПС. Підстанція комплектується абонентськими модулями АМ, АМТ і УКС. На ПС може не бути окремого модуля синхронізації (СКС). Синхронізація здійснюється від ОПС груповими трактами.
Для технічного обслуговування необхідно процесор ПКС-2, за допомогою модему (МОД), підключити до центра технічної експлуатації, розташованого на ОПС.
На функціональній схемі ПС показують:
- один АМ для індивідуальних ліній;
- один АМТ для таксофонів;
- ЦЗЛ до опорної станції;
- модем до центра технічної експлуатації.
На схемі вказати число АМ, АМТ, ємність ПС, кількість ЗЛ і ГТ з ОПС, число УКС.
Функціональна схема ОПС зображена на рис. 5.2. Опорна станція комплектується АМ і АМТ, УКС із ЦГТС, ЦП, ПКС-2, модулем синхронізації (СКС) і МТЕ. У поле УКС включаються всі напрямки зовнішнього зв'язку з РАТС, ВСС, АМТС і ПС і АМ/АМТ.
На функціональній схемі ОПС показують:
- один АМ для індивідуальних ліній;
- один АМТ таксофонів;
- усі напрямки (ЦЗЛ) зовнішні;
- МТЕ - модуль технічної експлуатації;
- СКС - синхронізація системи.
На
схемі вказують число АМ, АМТ, ємність
усієї цифрової системи і нумерацію
ліній, кількість ЗЛ і ГТ і кількість
УКС.
6. Розробка схеми з'єднувального тракту
Схема з'єднувального тракту розробляється в такій послідовності.
Складається структурна схема тракту, на якій вказують найменування станцій, тип обладнання і з'єднувальних ліній. Виділяють ділянки абонентських і ЗЛ. Указують номер ТА-А і ТА-Б у числовому виді відповідно до розробленої нумерації на мережі. Вказують способи передачі адресної інформації.

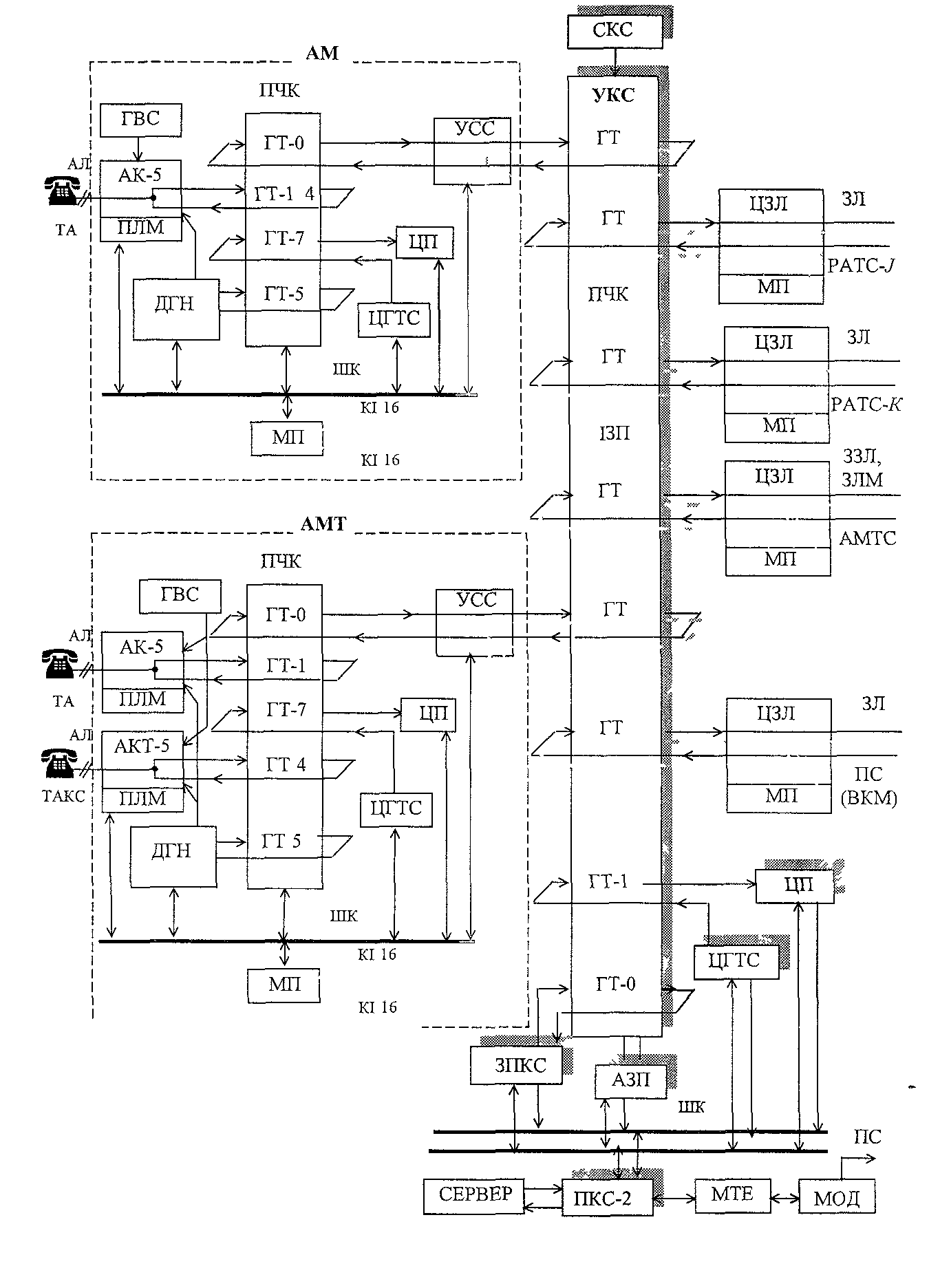

Рисунок 5.2 – Функціональна схема ОПС ЦСК „Квант-Є”
Використовуючи фун
кціональні схеми аналогових АТС і ЦСК «Квант-Є», складають схему тракту. На схемі показують тільки ті пристрої, що працюють у даному з'єднанні.
Приклад.
Умови тракту
-
абонент 51-23-65 включений у 65 абонентський
комплект абонентського модуля.
Абонентському комплекту
наданий
КІ-01 ГТ-3. В АМ генератор тональних
сигналів включений у ГТ-7, у якому по
КІ-00 посилається цифровий «Сигнал
станції».
Для комутації використовується в ПЧК АМ ГТ-0, у даний момент вільний КИ-15. Абонентський модуль включений у ПЧК УКС у ГТ-31. Цифрова з'єднувальна лінія включена в ПЧК у ГТ-5 і в даний момент вільний КІ-10.
Лінія до оператора включена в РЗЛСП, що підключений до лінії дев'ятої декади ГШСП.
