2.5. Навантаження на пучки зл

Навантаження на пучки ЗЛ визначається за результатами розрахунку міжстанційного навантаження з врахуванням навантаження, яке надходить від цифрової системи до вузла спеціальних служб (ВСС) та АМТС. Для визначення навантаження на пучки ЗЛ зображають схему розподілу навантаження (рис. 2.1).

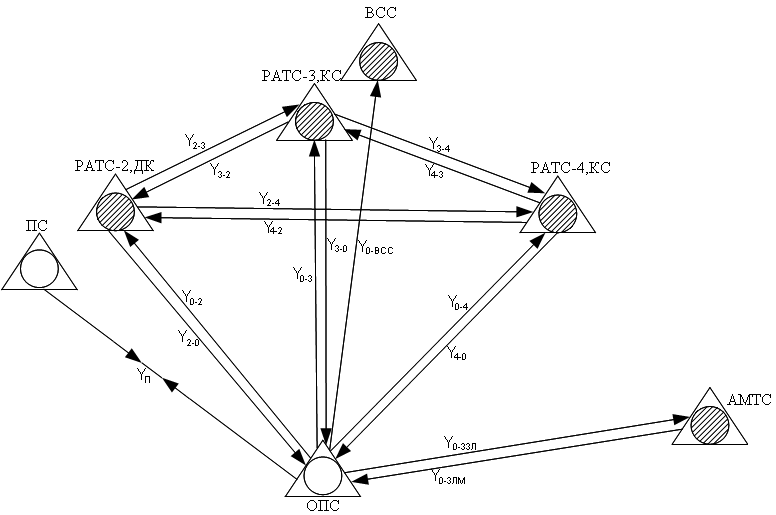

Р исунок 2.1 - Фрагмент розподілення навантаження на МТМ

Навантаження на ЗЛ від ПС-Y_П:

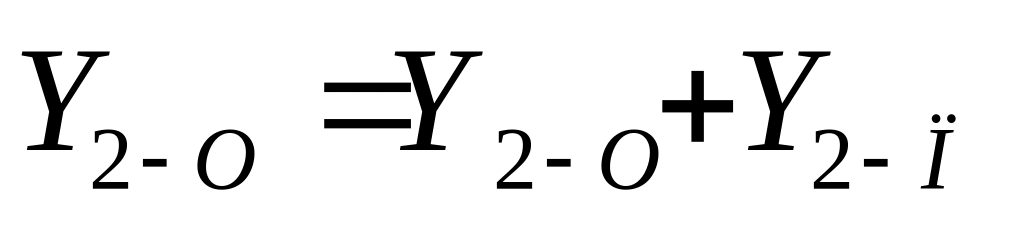

(2.25)

Ерл

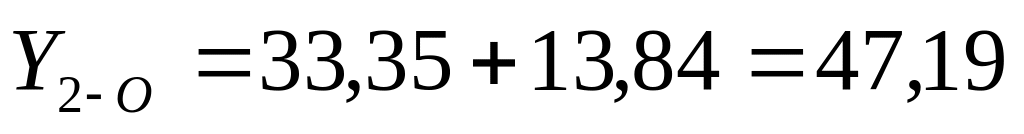

(2.26)

Ерл

(2.27)

Ерл

(2.28)

Ерл

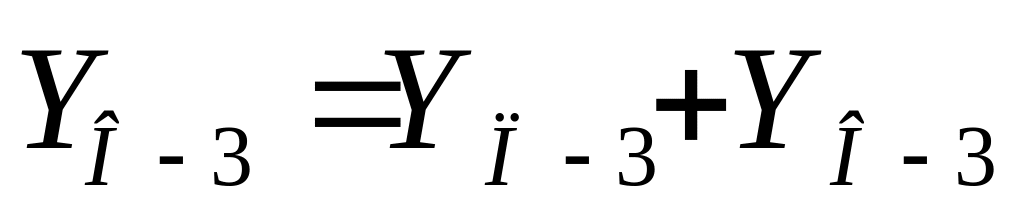

Аналогічно визначається Y_{O-3 ,}Y_3-O і Y_{O-4 ,}Y_4-O

(2.27)

Ерл

(2.28)

Ерл

(2.29)

Ерл

3. Розрахунок кількості з’єднувальних ліній (ЗЛ) та групового тракту(ГТ)

Розрахунок числа ЗЛ від АТС ДК виконуються методом Британського поштового відомста по формулі:

(3.1),

де =10- доступність одного напрямку ступені 1 ГП, виконаної на ДК-100;

Y_д –інтенсивність навантаження, яка обслугована повнодоступною системою при заданих втратах, визначається по таблиці Ерланга;

– коефіцієнт, який залежить від доступності D та втрат викликів p , значения приведені в Додатку 7 методички по курсовому проектуванню.

При розрахунку приймаються втрати викликів на СП, рівний p = 0,005. Втрати явні, структура пучка СД як правило, повнодоступна, тобто Vc >> Dгид ши /

О бчислимо кількість ЗЛ від РАТС-2 до ОПС: при D = 10, a = 1,7 і

D = 10, р = 0.005 та Y_Д = 3,94 Ерл .

ЗЛ

Число зл від ратс кс

Число ЗЛ від координатних АТС розраховується методом ефективної доступності. На ступені 1 ГП АТСК-У використовується двокаскадний комутаційний блок ГП-3 з параметрами NxVxM = 20x120x400 типу ВП - ВП.

Метод рохрахунку полягає в тому, що двохкаскадна блокуюча комутаційна схема розглядається як однокаскадна неповнодоступна схема з деякою ефективною доступністю . Для визначення використовується вираз:

(3.5),

де – 0,75 + 0,85 – емпіричний коефіцієнт;

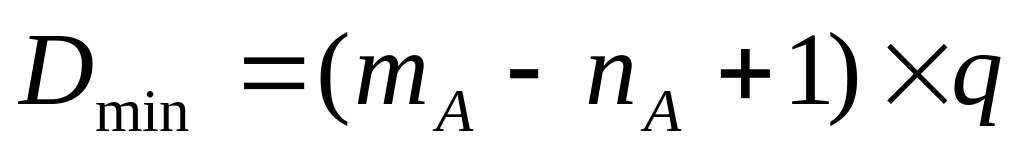

– мінімальна доступність.

– середня доступність;

– навантаження на ПЛ одного комутатора каскаду А, для якого

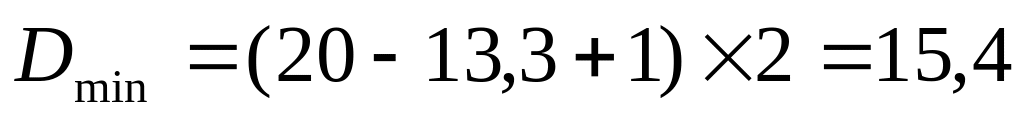

Для комутаційного блоку (КБ) ГП-3 – число виходів з одного комутатора каскаду А, q – число виходів із одного комутатора каскаду В в одному напрямку q = 1,2 або 3 (в цьому випадку максимальна доступність одного напрямку буде D = 20, 40 або 60).

При відомому значенні визначення ємності пучка вихідних ЗЛ із поля ГП-3 РАТС типу АТСК-У зводиться до використання формули О'Делла:

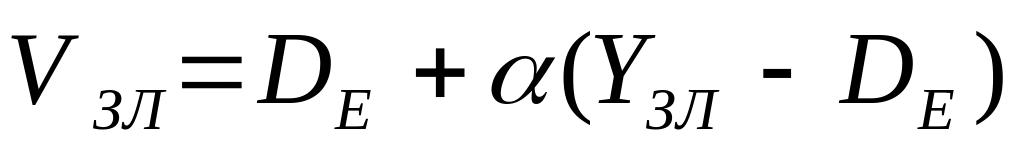

(3.6),

де a = 1,14 при D = 40 та р = 0,005 з табллиці Ерланга

Y , = 15,7 при = 25,2 та р = 0,005 з таблиці Ерланга

кількість ЗЛ від РАТС-3:

ЗЛ

кількість ЗЛ від РАТС-4:

ЗЛ
