Тестовые задания для контроля знаний

Тема: «Механизм газораспределения ДВС»

Вариант 1

1. Как обозначен на диаграмме (Рис. 1.)…

1. Угол, обеспечивающий очистку цилиндров от отработавших газов за счёт перепада давления в цилиндре и атмосфере? _____.

2. Угол, обеспечивающий лучшее наполнение цилиндра за счёт большой скорости и инерции свежего заряда воздуха? _____.

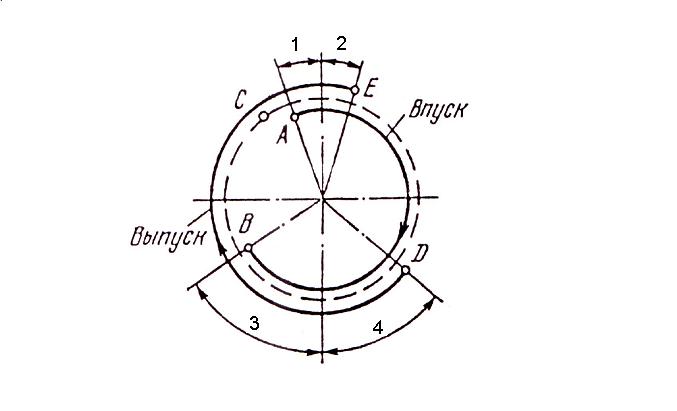

Рис. 1. Диаграмма фаз газораспределения

2. Установите последовательность передачи усилия в приводе клапанов.

_____, _____, _____, _____, _____, _____, _____.

1. Приводные шестерни. 2. Регулировочный винт. 3. Толкатель. 4. Коромысло. 5. Распределительный вал. 6. Штанга. 7. Клапан.

3. Определите соотношение (<, > , =).

1. Диаметр тарелки выпускного клапана ____ диаметр тарелки впускного клапана.

2. Жёсткость пружин впускного клапана ____ жёсткость пружин выпускного клапана.

3. Тепловой зазор впускного клапана ___ тепловой зазор выпускного клапана.

4. Вычислите толщину новой регулировочной шайбы Н клапанного механизма двигателя ВАЗ-21083, если толщина старой шайбы С = 3 мм., замеренный зазор А = 0,4 мм., номинальный зазор З = 0,35 мм. _______________.

5. Какие из перечисленных мероприятий направлены на снижение затрат мощности на привод клапанов?

1. Применение системы VVT-i.

2. Уменьшение ширины кулачков распределительного вала.

3. Привод валов при помощи однорядной втулочно-роликовой цепи.

4. Применение «лазерно-напыляемых» легкосплавных сёдел клапанов.

5. Применение в клапанном механизме одной пружины с переменным шагом.

6. Снижение массы подвижных деталей механизма.

7. Все перечисленные мероприятия.

6. Какие из обозначенных на рисунке 2 размеров оказывают влияние на величину объёма газа, протекающего через переменное проходное сечение клапана?

1. Н, Т, Д. 2. С, Т, Ф. 3. Д, Т. 4. Ф, Т, Н.

5. Влияют все обозначенные размеры.

6

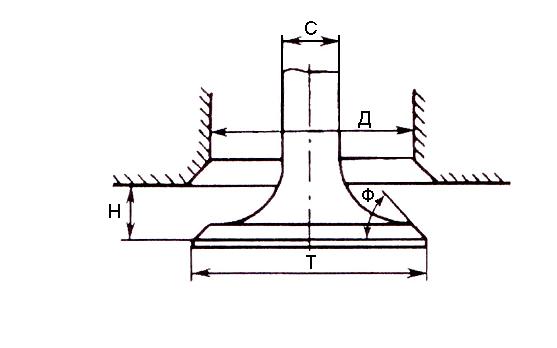

Рис. 2. Основные размеры клапанов

. Ни один из обозначенных размеров не влияет.

7. Плотная посадка клапана в седло может быть достигнута, только если в

механизме имеется_____________________.

8. Укажите функциональное назначение системы sohc vtec-e (honda).

1. Обеспечивает бесступенчатое изменение высоты открытия клапанов. Позволяет снижать потери на впуске и обходиться без дроссельной заслонки.

2. Обеспечивает рациональные фазы газораспределения, вплоть до выборочного отключения цилиндров, на любом режиме работы двигателя путём управления клапанным механизмом с помощью электромагнитов.

3. О беспечивает оптимальное время и величину открытия каждого клапана путём использования для привода различных по профилю кулачков распределительного вала на определённых режимах работы двигателя.

9. Укажите позиции деталей рисунка 3, которые должны стоять в пропущенных местах.

Перед регулировкой механизма проверяют затяжку гаек _____ и _____. В процессе регулировки отворачивают гайку _____ и вращают винт _____. По окончании регулировки заворачивают гайку _____.

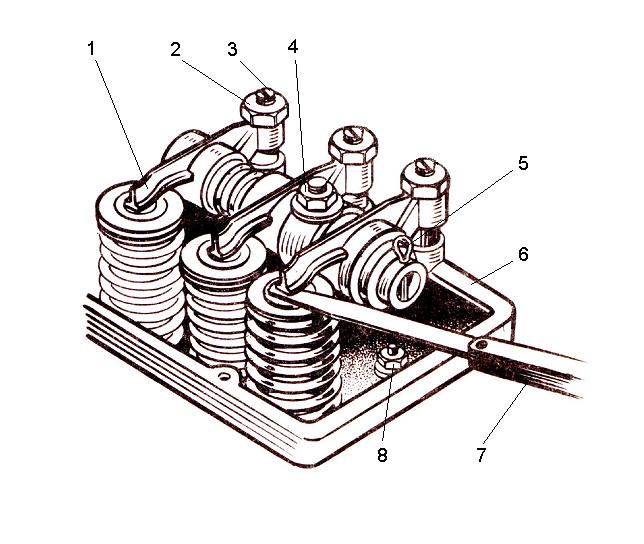

Рис. 3. Проверка и регулировка теплового зазора

10. Для выявления причин низкой компрессии в цилиндр через свечное отверстие заливают 20…30 см³ моторного масла и прокручивают коленчатый вал стартером. Если после выполнения этой операции давление в цилиндре в конце такта сжатия не изменится, то наиболее вероятной причиной низкой компрессии является …

1. Неплотное прилегание клапанов к сёдлам.

2. Повреждение прокладки между головкой и блоком.

3. Износ поршневых колец и гильз.

4. Снижение степени сжатия.
