Основные элементы системы автоматического управления

Основные элементы САУ

Системой автоматического управления (САУ) называется динамическая система, обладающая свойствами сохранять требуемую функциональную связь между некоторыми, описывающими ее по­ведение величинами пу­тем сравнения функций этих величин и использования полученных разностей для управления источ­никами энергии.

В качестве величин, характеризующих состояние САУ, могут слу­жить заданное (управляющее) и действительное значение регулируе­мой величины.

Регулируемой величиной называется физическая вели­чина, кото­рой необходимо управлять.

Управляющей называется физическая величина, в соот­ветствии с которой необходимо управлять регулируемой вели­чиной.

Исходя из определения САУ, она может быть в общем виде предс­тавлена, как это показано на рисунке 1.1

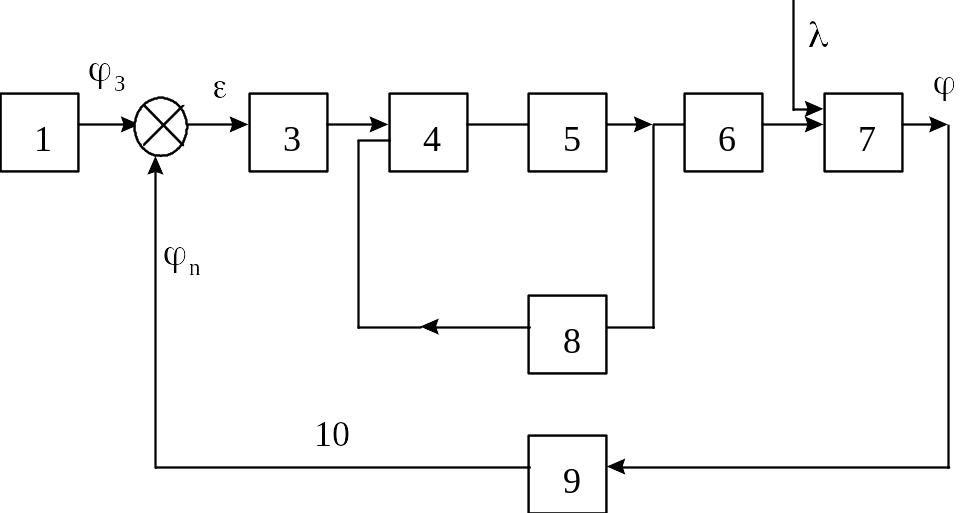

Рисунок 1.1 - Элементная схема САУ

1 - управляющий или задающий элемент; 2 - эле­мент сравнения заданного и измеренного значения регулируемой величины, выделяющий сигнал ошибки (рассогласования) ; 3 - корректирующий элемент (регулятор), служащий для придания системе требуемых динамических свойств; 4 - усилительный элемент, усиливающий управляющий сигнал, полученный в регуляторе; 5 - исполнительный элемент (механизм); 6 - регулирующий орган; 7 - объект регулирования; 8 - местная обратная связь; 9 - измерительный элемент; 10 - главная обратная связь; -возмущающее воздействие; -регулируемая ве­личина.

Всякое воздействие, которое стремится нарушить требуемую функциональную связь между управляющей и регулируемой ве­личиной называется возмущающим.

Разность между заданным и измеренным зна­чением регулируемой величины в установившемся режиме назы­вается статической ошибкой (отклонением) регулирования .

В каждом конкретном случае САУ может иметь дополнитель­ные элементы или не иметь некоторых из указанных выше, например, элемента внут­ренней или главной обратной связи, усилителя.

Характеристики основных элементов САУ.

 1. Усилители мощности

 1.1. Тиристорный преобразователь.

 Тиристорный преобразователь, как элемент САУ, представляет собой импульсную систему (СИФУ и выпрямитель ВП), преобразующую входной управляющий сигнал (напряжение ) в функцию моментов отпирания тиристоров, изменяющую напряжение на входе двигателя , и описываемую дифференциальным уравнением:

,

(1)

где – постоянная времени тиристорного преобразователя ( сек для мостовой полностью управляемой схемы);

– передаточный коэффициент тиристорного преобразователя .

При изменении напряжения управления на некоторую величину изменяется напряжение на входе двигателя . Тогда уравнение (1) примет вид:

Переходя к операторной форме записи, получаем:

Отсюда выражение для передаточной функции тиристорного преобразователя принимает вид:



1.2. Широтно-импульсный преобразователь.

 Широтно-импульсный преобразователь (ШИП) представляет набор электронных ключей, обеспечивающих импульсное изменение напряжения на нагрузке, подключенной к выходу этого преобразователя. В современной технике частоты коммутации ШИП лежат в пределах (2—50) кГц. Поэтому запаздывание в такой системе принимается равным нулю. Во многих приложениях ШИП представляется как безинерционный элемент с передаточной функцией вида:

,

где , – величины приращений изображений выходного и входного сигнала ШИП соответственно.

Более точное представление процессов в САУ, содержащей ШИП, может быть получено с использованием дискретного преобразования Лапласа.
