- •Значения коэффициента
- •Учебно – методическое обеспечение дисциплины
Значения коэффициента
l:b |
1 |
2 |
4 |
10 |
18 |
Более 18 |
|
1,1 |
1,15 |
1,2 |
1,3 |
1,4 |
2 |
Для определения потребной мощности двигателя смесительной машины суммируются соответствующие значения мощностей, вводятся поправочные коэффициенты на неучтенные сопротивления и учитываются потери на преодоление сопротивлений в элементах передач.
Задание 8 Определить часовую и сменную производительность растворосмесителя с барабаном производственным объемом Vпр л.
Исходные данные к заданию 8
Номер задания |
Vпр, л |
Способ загрузки барабана |
Способ разгрузки барабана |
1 |
150 |
Из бункера |
Опрокидыванием |
2 |
80 |
То же |
» |
3 |
150 |
Ковшовым подъемником |
Через люк |
4 |
325 |
То же |
То же |
5 |
750 |
Из бункера |
» |
Пример 8 Определить часовую и сменную производительность растворосмесителя с барабаном производственным объемом Vпр=150 л.
Решение. Для расчета принимаем продолжительность элементов цикла: t1 = 20 с - загрузка ковшовым подъемником; t2 = 120 с - принудительное перемешивание лопастями; t3 = 30 с - разгрузка открыванием люка.
Продолжительность цикла
tЦ= t1+ t2 + t3 = 20+120+30=170с
Число циклов за 1 ч работы
Коэффициент выхода раствора k = 0,95.
Часовая производительность растворосмесителя
Сменная производительность
Задание 9
Определить часовую и сменную производительность бетоносмесителя с барабаном производственным объемом упр=250 л. Загрузка барабана осуществляется ковшовым подъемником, разгрузка — опрокидыванием барабана.
Исходные данные к заданию 9
Номер задания |
Vпр, л |
Способ загрузки барабана |
Способ разгрузки барабана |
6 |
100 |
Из бункера |
Опрокидыванием |
7 |
250 |
Ковшовым подъемником |
Вводным лотком |
8 |
425 |
Ковшовым подъемником |
Вводным лотком |
9 |
1200 |
Из бункера |
Наклоном |
10 |
2400 |
Из бункера |
Наклоном |
Пример 9. Определить часовую и сменную производительность бетоносмесителя с барабаном производственным объемом Vпр=250 л. Загрузка барабана осуществляется ковшовым подъемником, разгрузка - опрокидыванием барабана.
Решение. Принимаем продолжительность элементов цикла: время загрузки t1 = 30 с, время перемешивания t2 = 120 с, время разгрузки t3 =30 с.
Продолжительность цикла
tЦ= t1+ t2 + t3 = 30+120+30=180с.
Число циклов за 1 ч работы
Коэффициент выхода бетона k=0,66.
Часовая производительность бетоносмесителя
Коэффициент использования машины по времени в течение смены kB= 0,8...0,9.
Сменная производительность бетоносмесителя
Приложение 1

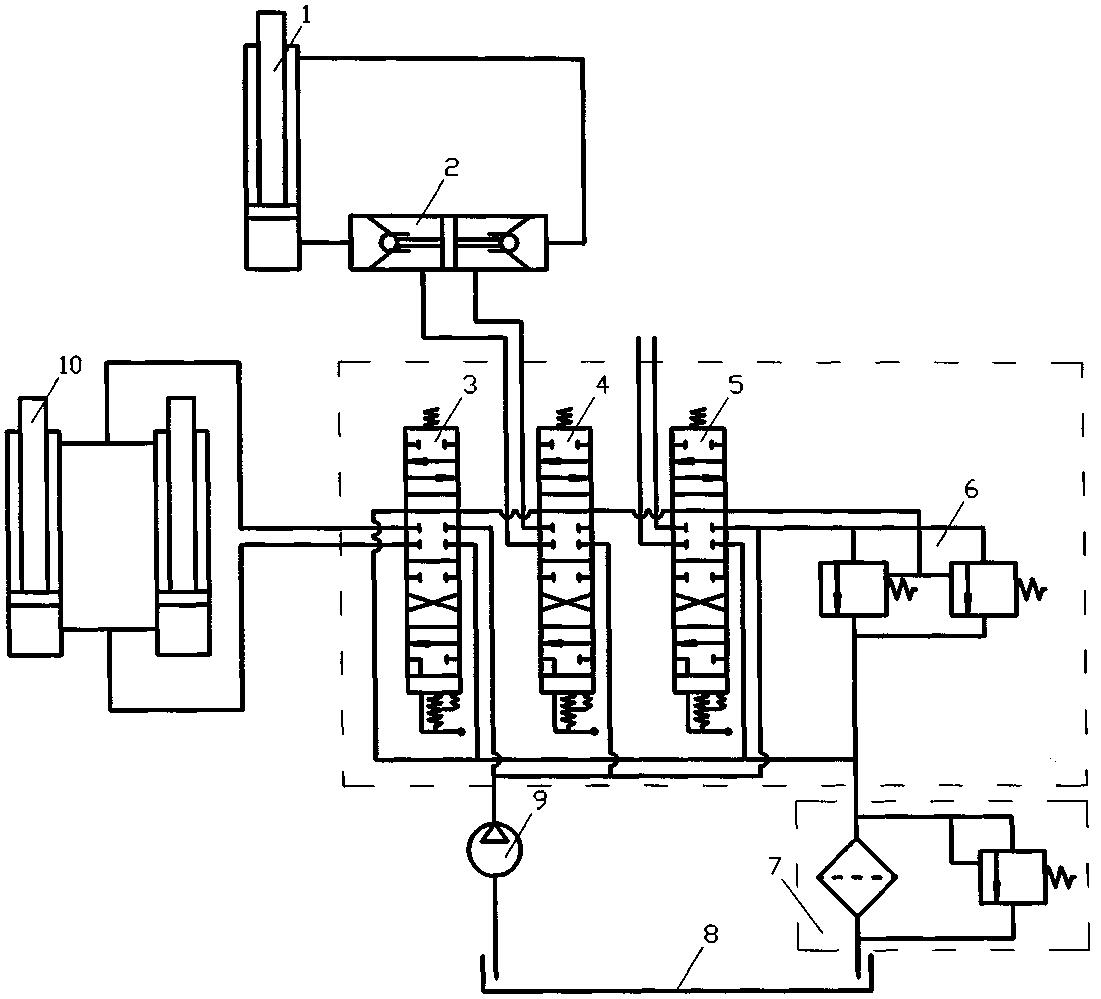

Схема 3. Гидравлическая схема бульдозера
1 - гидроцилиндр поперечного перекоса отвала в вертикальной плоскости; 2 - гидрозамок; 3 - гидрораспределитель управления гидроцилиндрами подъема и опускания отвала; 4 - гидрораспределитель управления цилиндром перекоса; 5 - резервный гидрораспределитель; 6 - предохранительный клапан непрямого действия; 7 - фильтр с перепускным клапаном; 8 - гидробак; 9 - гидронасос; 10 - гидроцилиндры подъема и опускания отвала

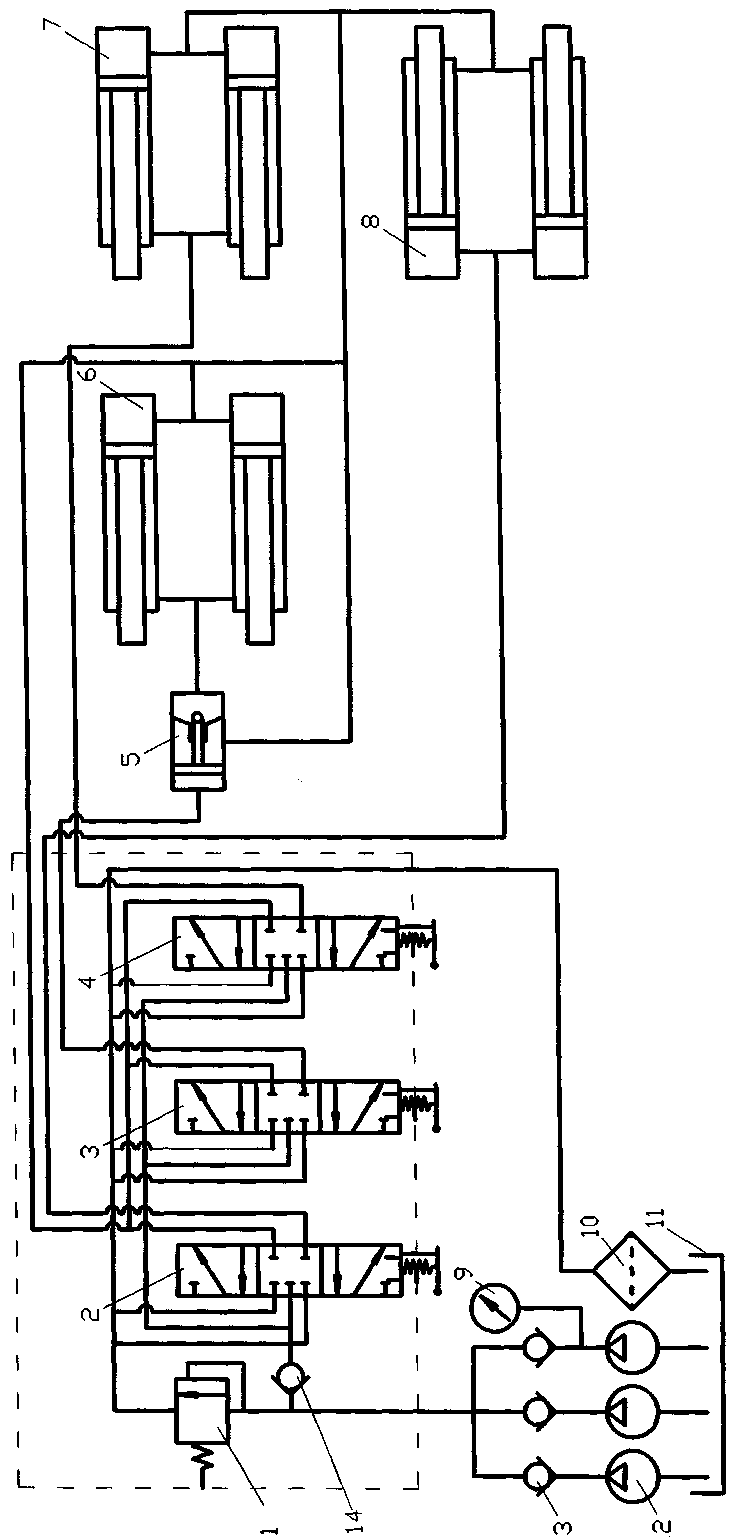

Схема 4. Гидравлическая схема механизмов подъема и опускания рабочего органа роторного траншейного экскаватора
1 и 2 - гидроцилиндры подъема задней и передней частей рабочего органа; 3 - предохранительный клапан непрямого действия; 4 - гидронасос: 5 - гидробак; 6 - фильтр с перепускным клапаном; 7 и 8 – гидрораспределители
С
1, 2 и 3 - гидроцилиндры управления соответственно задней стенкой, заслонкой и ковшом; 4 - фильтр с перепускным клапаном; 5 - предохранительный клапан непрямого действия с перепускным золотником; 6 - гидробак; 7 - гидронасос; 8, 9 и 10 - гидрораспределители управления положениями ковша, заслонки и задней стенки
|
Схема 6 Гидравлическая схема скрепера
1 - предохранительный клапан прямого действия, 2, 3 и 4 - распределители управления положениями задней стенки ковша и заслонки; 5 - гидрозамок; 6, 7 и 8 - гидроцилиндры ковша, заслонки и задней стенки; 9 - манометр; 10 - фильтр; 11 - гидробак, 12 - гидронасосы; 13 и 14 - обратные клапаны
|
Схема 7. Гидравлическая схема грейдер-элеватора
1 - гидробак; 2 - гидронасос; 3 - фильтр, 4 - предохранительный клапан прямого действия; 5 - вентиль; 6 - манометр; 7, 8, 9 и 10 - гидрораспределители; 11 - гидроцилиндр муфты сцепления двигателя; 12, 13 и 14 - гидроцилиндры изменения положения верхней части конвейера, заборной части конвейера и плужной балки; 15, 16 и 17 - дроссели с обратными клапанами; 18, 19 и 20 – гидрозамки
Приложение 2
Техническая характеристика шестеренчатых насосов
Показатель |
НШ-10У |
НШ-32У |
НШ-46У |
НШ-67 |
НШ-98 |
НШ-140 |
Рабочий объем, см3 |
10 |
32 |
46 |
67 |
98 |
140 |
Давление номинальное, МПа |
10 |
10 |
10 |
10 |
10 |
10 |
Частота вращения вала номинальная, мин-1 |
1650 |
1650 |
1650 |
1700 |
1700 |
1700 |
Мощность номинальная, кВт |
2 |
6,3 |
9,2 |
13,6 |
20 |
28 |
Объемный КПД |
0,92 |
0,92 |
0,92 |
0,94 |
0,94 |
0,94 |
Масса, кг |
2,6 |
6,6 |
7 |
17,5 |
18 |
23 |
Приложение 3
Значения коэффициента запаса прочности k и зависимость наименьшего диаметра блока или барабана Dб от диаметра каната dк.
Режим работы крана |
Стреловые и строительные краны |
Прочие типы кранов |
k |
Легкий |
|
|
5 |
Средний |
|
|
5,5 |
Тяжелый |
|
|
6 |
Весьма тяжелый |
|
|
6,5 |
Ручной привод |
|
|
4,5 |
Примечание. Наименьший допустимый коэффициент запаса прочности для строп 6, для оттяжек мачт, опор, стрел - 3,5.
Приложение 4
Канат двойной свивки
типа ТК конструкции 6х19(1+6+12)+1о.с. (ГОСТ 3070-74)
Диаметр, мм |
Площадь сечения проволок, мм2. |
Расчетная масса 1 м смазанного каната, кг. |
Маркировочная группа по временному сопротивлению разрыву, МПа |
|||||||
каната |
проволоки |
|||||||||
центральной |
В слоях |
1400 |
1600 |
1700 |
1800 |
2000 |
2200 |
|||
6 проволок |
108 проволок |
Расчетное разрывное усилие каната, кН |
||||||||
5,5 |
0,36 |
0,34 |
10,42 |
0,1 |
- |
14 |
15 |
15 |
17 |
18 |
5,8 |
0,38 |
0,36 |
11,67 |
0,12 |
- |
15 |
16 |
17 |
19 |
20 |
6,5 |
0,45 |
0,4 |
14,53 |
0,14 |
- |
19 |
20 |
22 |
24 |
25 |
8,1 |
0,55 |
0,5 |
22,64 |
0,22 |
- |
30 |
32 |
33 |
36 |
- |
9,7 |
0,65 |
0,6 |
32,52 |
0,32 |
- |
44 |
46 |
48 |
52 |
- |
11,0 |
0,75 |
0,7 |
44,21 |
0,43 |
52 |
60 |
63 |
65 |
71 |
- |
13,0 |
0,85 |
0,8 |
57,7 |
0,57 |
68 |
78 |
83 |
85 |
93 |
- |
14,5 |
0,95 |
0,9 |
72,96 |
0,72 |
86 |
99 |
105 |
108 |
118 |
- |
16 |
1,05 |
1,0 |
90,02 |
0,88 |
107 |
122 |
130 |
134 |
146 |
- |
17,5 |
1,15 |
1,1 |
108,86 |
1,07 |
129 |
147 |
157 |
161 |
176 |
- |
19,5 |
1,3 |
1,2 |
130,11 |
1,28 |
154 |
176 |
187 |
193 |
211 |
- |
21 |
1,4 |
1,3 |
152,58 |
1,49 |
181 |
207 |
220 |
227 |
247 |
- |
22,5 |
1,5 |
1,4 |
176,86 |
1,47 |
210 |
240 |
255 |
263 |
287 |
- |
24 |
1,69 |
1,5 |
202,92 |
1,99 |
241 |
275 |
292 |
302 |
329 |
- |
25,5 |
2,7 |
1,6 |
230,76 |
2,27 |
274 |
313 |
333 |
343 |
374 |
- |
27 |
1,8 |
1,7 |
260,41 |
2,56 |
309 |
354 |
376 |
387 |
422 |
- |
Приложение 5
Канат двойной свивки
типа ТК конструкции 6х37(1+6+12+18)+1о.с. (ГОСТ 3071-74)
Диаметр, мм |
Площадь сечения проволок, мм2. |
Расчетная масса 1 м смазанного каната, кг. |
Маркировочная группа по временному сопротивлению разрыву, МПа |
|||||||
каната |
проволоки |
|||||||||
центральной |
в слоях |
1400 |
1600 |
1700 |
1800 |
2000 |
2200 |
|||
6 проволок |
108 проволок |
Расчетное разрывное усилие каната, кН |
||||||||
5 |
0,24 |
0,22 |
8,48 |
0,08 |
- |
- |
- |
12 |
13 |
15 |
5,4 |
0,26 |
0,24 |
10,08 |
0,1 |
- |
- |
- |
14 |
16 |
18 |
5,8 |
0,28 |
0,26 |
11,84 |
0,12 |
- |
- |
- |
17 |
19 |
21 |
6,3 |
0,3 |
0,28 |
13,73 |
0,13 |
- |
- |
- |
20 |
22 |
23 |
6,7 |
0,32 |
0,3 |
15,75 |
0,15 |
- |
- |
- |
23 |
25 |
27 |
7,6 |
0,36 |
0,34 |
20,22 |
0,2 |
- |
26 |
28 |
29 |
32 |
34 |
8,5 |
0,4 |
0,38 |
25,25 |
0,25 |
- |
33 |
35 |
37 |
40 |
43 |
9 |
0,45 |
0,4 |
28,1 |
0,27 |
- |
36 |
39 |
41 |
44 |
47 |
11,5 |
0,55 |
0,5 |
43,85 |
0,43 |
- |
57 |
61 |
62 |
67 |
- |
13,5 |
0,65 |
0,6 |
63,05 |
0,61 |
- |
82 |
87 |
89 |
97 |
- |
15,5 |
0,75 |
0,7 |
85,77 |
0,83 |
98 |
112 |
119 |
122 |
132 |
- |
18 |
0,85 |
0,8 |
111,99 |
1,09 |
130 |
147 |
156 |
160 |
173 |
- |
20 |
0,95 |
0,9 |
141,67 |
1,38 |
167 |
186 |
197 |
202 |
219 |
- |
22,5 |
1,05 |
1 |
174,84 |
1,71 |
200 |
229 |
243 |
249 |
270 |
- |
24,5 |
1,15 |
1,1 |
211,5 |
2,06 |
242 |
277 |
294 |
301 |
327 |
- |
27 |
1,3 |
1,2 |
252,26 |
2,46 |
289 |
330 |
351 |
360 |
390 |
- |
29 |
1,4 |
1,3 |
295,93 |
2,88 |
339 |
387 |
412 |
422 |
458 |
- |
33,5 |
1,6 |
1,5 |
393,78 |
3,84 |
451 |
516 |
548 |
561 |
610 |
- |
36,5 |
1,7 |
1,6 |
447,91 |
4,36 |
514 |
587 |
624 |
639 |
694 |
- |
38 |
1,8 |
1,7 |
505,54 |
4,92 |
580 |
662 |
704 |
721 |
782 |
- |
39,5 |
1,9 |
1,8 |
566,67 |
5,52 |
650 |
743 |
789 |
808 |
875 |
- |
44,5 |
2,1 |
2 |
699,34 |
6,81 |
802 |
914 |
971 |
995 |
1080 |
- |
Приложение 6
Клиноременные передачи. Значения коэффициента kl
Угол обхвата, град |
180 |
170 |
160 |
150 |
140 |
130 |
120 |
110 |
100 |
90 |
80 |
70 |
k1 |
1 |
0,98 |
0,95 |
0,92 |
0,89 |
0,86 |
0,83 |
0,79 |
0,74 |
0,68 |
0,62 |
0,56 |
Приложение 7
Клиноременные передачи.
Значения коэффициента k2 при односменной работе электродвигателя
Условия работы |
Переменный ток с высоким пусковым моментом или постоянный ток - компаундные электродвигатели |
Переменный ток короткозамкнутый или постоянный ток - сериесные электродвигатели |
Постоянная рабочая нагрузка |
0,92 |
0,84 |
Незначительные колебания рабочей нагрузки |
0,84 |
0,78 |
Значительные колебания рабочей нагрузки |
0,97 |
0,71 |
Ударная нагрузка |
0,71 |
0,61 |
Примечание. При двухсменной работе значения k2 умножают на 0,87, а при трехсменной — на 0,72.
Приложение 8
Значения N0 для клиновых ремней, кВт
Сечение ремня |
Расчетный диаметр меньшего шкива, мм |
Скоромь движения ремня, м/с |
|||||
2 |
5 |
10 |
15 |
20 |
25 |
||
0 |
63 |
0,15 |
0,36 |
0,69 |
1,03 |
1,26 |
1,18 |
|
71 |
0,17 |
0,39 |
0,78 |
1,15 |
1,38 |
1,26 |
|
80 |
0,2 |
0,45 |
0,85 |
1,21 |
1,51 |
1,47 |
|
90 |
0,21 |
0,49 |
0,93 |
1,33 |
1,67 |
1,62 |
А |
90 |
0,37 |
0,74 |
1,33 |
1,69 |
1,84 |
1.69 |
|
100 |
0,37 |
0,81 |
1,4 |
1,87 |
1,99 |
1,91 |
|
112 |
0,37 |
0,81 |
1,47 |
2,03 |
2,41 |
2,29 |
|
125 |
0,44 |
0,96 |
1,69 |
2,29 |
2,65 |
2,65 |
Б |
125 |
0,59 |
1,11 |
2,06 |
2,88 |
2,94 |
2,5 |
|
140 |
0,66 |
1,25 |
2,23 |
3,16 |
3,60 |
3,24 |
|
160 |
0,74 |
1,4 |
2,5 |
3,6 |
4,35 |
4,35 |
|
180 |
0,81 |
1,55 |
2,72 |
3,82 |
4,71 |
4,94 |
В |
200 |
1,03 |
2,14 |
3,68 |
5,28 |
6,25 |
5,9 |
|
224 |
1,1 |
2,42 |
4,27 |
5,97 |
7,15 |
6,7 |
|
250 |
1,25 |
2,65 |
4,64 |
6,34 |
7,5 |
7,73 |
|
280 |
1,33 |
2,88 |
5 |
7,07 |
7,8 |
8,1 |
Г |
315 |
- |
4,71 |
8,45 |
11,02 |
11,9 |
10,08 |
|
355 |
- |
5,15 |
9,2 |
12,08 |
13,72 |
13,32 |
|
400 |
- |
5,59 |
10,08 |
13,52 |
15,72 |
15,8 |
|
450 |
- |
6,1 |
10,98 |
14,56 |
17 |
17,25 |
Д |
500 |
- |
7,35 |
14 |
18,4 |
20,46 |
20,46 |
|
560 |
- |
8,45 |
15,25 |
20 |
23,6 |
24,3 |
|
630 |
- |
9,43 |
16 |
22,3 |
26,5 |
27,5 |
|
710 |
- |
9,8 |
18 |
24,1 |
29 |
31,2 |
Е |
800 |
- |
11,75 |
21,8 |
31 |
36,8 |
39,7 |
|
900 |
- |
13,1 |
25,2 |
34 |
40,6 |
44,9 |
|
1000 |
- |
14,35 |
27,2 |
38,2 |
44,9 |
49,3 |
Приложение 9
Размеры желобов шкива клиноременных передач, мм
Размер |
Сечение ремня |
||||||
О |
А |
Б |
в |
г |
д |
Е |
|
c |
2,5 |
3,3 |
4,2 |
5,7 |
8,1 |
9,6 |
12,5 |
s |
8 |
10 |
12 |
17 |
24 |
29 |
38 |
t |
12 |
15 |
19 |
25,5 |
37 |
44,5 |
58 |
b |
9,5 |
11 |
15 |
20 |
28 |
33 |
43 |
d |
10 |
13,1 |
17 |
22,9 |
32,5 |
38,5 |
50,6 |
Приложение 10
Клиноременные передачи.
Значения угла в зависимости от расчетных диаметров шкивов
Угол |
Сечение ремня |
||||||
О |
А |
Б |
В |
Г |
Д |
Е |
|
Расчетные диаметры шкивов, мм |
|||||||
34° |
63...70 |
90...112 |
125.. .160 |
- |
- |
- |
- |
36° |
80...100 |
125...160 |
180...224 |
200...315 |
315...450 |
500...560 |
- |
38° |
112...160 |
180...400 |
250...500 |
355...630 |
500...900 |
630...1120 |
800...1400 |
40° |
|
450 |
560 |
710 |
1000 |
1250 |
1600 |
Приложение 11
Размеры клиновых ремней (ГОСТ 1284 - 68**)
Сечение ремня |
Размеры, мм |
F, см2 |
Расчетная длина ремня |
|
Наименьший расчетный диаметр шкива, мм |
Передаваемая мощность, кВт |
|||
a P |
a |
z 0 |
h |
||||||
О |
8,5 |
10 |
2,1 |
6 |
0,47 |
400…2500 |
25 |
63 |
1…4 |
Ф |
11 |
13 |
2,8 |
8 |
0,81 |
400…4000 |
33 |
90 |
1…7,5 |
Б |
14 |
17 |
4,1 |
10,5 |
1,38 |
800…6300 |
40 |
125 |
2…15 |
В |
19 |
22 |
4,8 |
13,5 |
2,3 |
1800…10600 |
59 |
200 |
4…60 |
Г |
27 |
32 |
6,9 |
19 |
4,76 |
3150…15000 |
76 |
315 |
15…200 |
Д |
32 |
38 |
8,3 |
23,5 |
6,92 |
4500…18000 |
95 |
500 |
30…200 |
Е |
42 |
50 |
11 |
30 |
11,7 |
6300…18000 |
120 |
800 |
120…200 |
Приложение 12
Расчетная длина ремней, мм: 400; (425); 450; (475); 500; (530); 560; (600); 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900); 2000; (2120); 2240; (2360); 2500; (2650); 2800; (3000); 3150; (3350); 3550; (3750); 4000; (4250); 4500; (4750); 5000; (5300); 5600; (6000); 6300; (6700); 7100; (7500); 8000; (8500); 9000; (9500); 10000; (10600); (17000); 18000 (ремни, длины которых указаны без скобок, являются более предпочтительными).
Приложение 13
Расчетные диаметры шкивов, мм, (ГОСТ с 20889-80 до 20898-80): 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500.
