2. Расчет производственного помещения.

Расчет искусственного освещения.

Задание: найти фактическую освещенность аудитории Е_факт.

В аудитории всего n=9 светильников. Тип лампы ЛБЦ40, световой поток которого равен Ф=2800 лм.

Размеры аудитории:

- длина А = 8м;

- ширина В = 5м;

- высота Н = 3,5м.

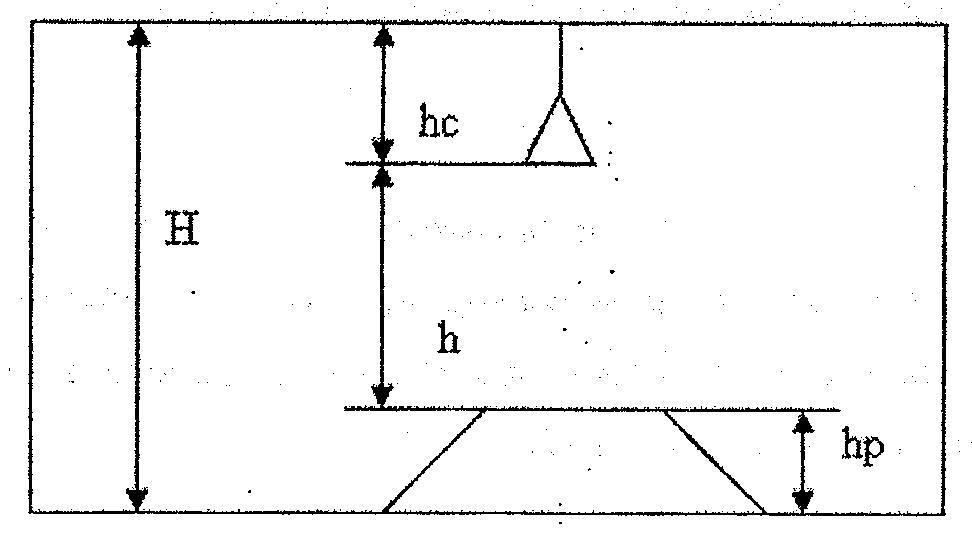

Рисунок 3 – Подвес светильника

Свес светильника h_c=0,15м.

Высота рабочей поверхности от уровня пола h_р= 0,8м.

Расчетную высоту подвеса светильников (h) определим по формуле

h=H- h_c- h_р (5)

h=3,5-0,15-0,8=2,55м.

Определяем индекс помещения по формуле

(6)

По таблице выбираем коэффициенты отражения:

- для пола р_р=0,1;

- для потолка р_п=0,7;

- для стен р_с=0,5.

По найденным значениям индекса помещения и коэффициентов отражения определяется коэффициент использования U_оу.

U_оу=55%.

Освещенность определяем по формуле

(7)

где z – коэффициент неравномерности освещения (z=1,1);

К_з- коэффициент запаса (К_з=1,0);

n – количество ламп (n=9);

S – площадь освещения (S=AB=40 м²);

Ф_ЛБЦ40 =2800 лм.

Таблица 1 – Результаты расчетов.

Аудитория	Значение			Вывод
	Ерасч, лк	Ефакт, лк	Енорм, лк
7-314	315	410	300	Фактическое значение не соответствует нормативному.

Вывод: в данной лабораторной работе был проведен расчет искусственного освещения в помещении лаборатории, полученные результаты представлены в таблице 1. Полученная освещенность не удовлетворяет нормами СНиП 23-05-95^*.

8
