Національний технічний університет України

«Київський політехнічний інститут»

Кафедра конструювання електронно-обчислювальної апаратури

Лабораторна робота №1 з метрології

на тему:

«Обробка багаторазових спостережень при прямих вимірах»

Виконала:

студентка I-го курсу ФЕЛ

гр. ДК-21

Адаменко І. О.

Перевірив:

ст в. Лисенко О.І.

Київ-2012 р.

Обробка багаторазових спостережень при прямих вимірах

Мета роботи: вивчити порядок обробки результатів при прямих вимірах.

Дата виконання ___________.

Умови виконання _________________________________________________.

Порядок виконання роботи

1. Ознайомились із структурною схемою приладу В7-35, призначенням та його технічними даними.

2. Вивчили місця розташування органів керування на лицевих панелях приладів та їх призначення.

3. Перевірили роботу приладу.

4. Отримали 100 резисторів одного номіналу та виміряли їх опори за допомогою приладу В7-35.

5. Склали таблицю результатів прямих спостережень (Таблиця 1).

	0	1	2	3	4	5	6	7	8	9
0	-	0,058	0,057	0,057	0,057	0,058	0,056	0,056	0,066	0,06
1	0,057	0,057	0,06	0,068	0,068	0,06	0,058	0,058	0,058	0,059
2	0,059	0,062	0,058	0,059	0,055	0,058	0,057	0,057	0,058	0,057
3	0,057	0,057	0,058	0,056	0,06	0,058	0,059	0,058	0,057	0,057
4	0,057	0,059	0,058	0,057	0,059	0,058	0,058	0,058	0,057	0,058
5	0,056	0,058	0,059	0,059	0,058	0,057	0,058	0,056	0,057	0,057
6	0,057	0,058	0,056	0,056	0,058	0,056	0,055	0,058	0,057	0,056
7	0,057	0,056	0,058	0,056	0,057	0,057	0,056	0,058	0,057	0,058
8	0,058	0,057	0,056	0,058	0,056	0,058	0,056	0,058	0,056	0,056
9	0,056	0,056	0,057	0,057	0,056	0,056	0,056	0,057	0,057	0,055
10	0,056
Таблиця 1. Результати прямих вимірювань резисторів (в кОм)

6. Знайшли результат прямого вимірювання

кОм

7. Обчислили випадкові відхилення результатів спостереження і вписали в таблицю (Таблиця 2.)

	0	1	2	3	4	5	6	7	8	9
0	-	0,001	0	0	0	0,001	-0,001	-0,001	0,01	0,003
1	0	0	0,003	0,011	0,011	0,003	0,001	0,001	0,001	0,002
2	0,002	0,005	0,001	0,002	-0,002	0,002	0,001	0	0,001	0
3	0	0	0,001	-0,001	0,003	0,002	0,002	0,001	0	0
4	0	0,002	0,001	0	0,002	0,002	0,001	0,001	0	0,001
5	-0,001	0,001	0,002	0,002	0,001	0,001	0,001	-0,001	0	0
6	0	0,001	-0,001	-0,001	0,001	-0,001	-0,002	0,001	0	-0,001
7	0	0	0,002	-0,001	0	0	-0,001	0,001	0	0,001
8	0,002	0	-0,001	0,001	-0,001	0,002	-0,001	0,001	-0,001	-0,001
9	-0,001	-0,001	0	0	-0,001	-0,001	-0,001	0	0	-0,002
10	-0,001
Таблиця 2. Випадкові відхилення результатів спостереження

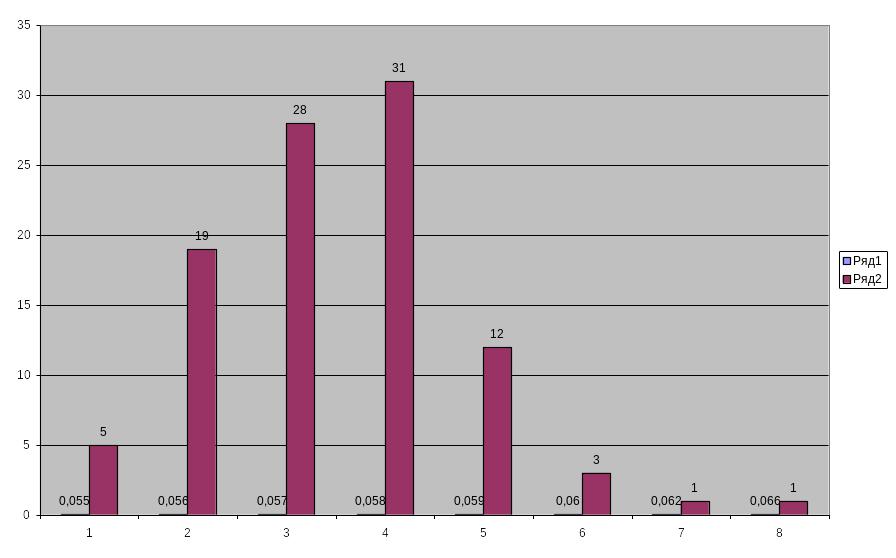

8. Побудували гістограму.

9. Знайшли оцінку середньоквадратичного відхилення результатів спостереження:

10. Виключили аномальні результати за допомогою критерію, що викладений в ГОСІІ.002-73. Для цього з ряду значень знайшли найбільше та визначили відношення . Результат порівняли зі значенням , взятим з таблиці для даного об’єму вибірки прийнятого рівня значущості α=1-P_дов

Якщо v_i≥β, то підозрілий в аномальності результат спостереження анормальний і виключається, і тоді все треба повторити спочатку. В іншому випадку він не виключається

11. Знайшли оцінку середнього квадратичного відхилення результату

.
