Б) Перекрестная обратная связь
У
ГО:

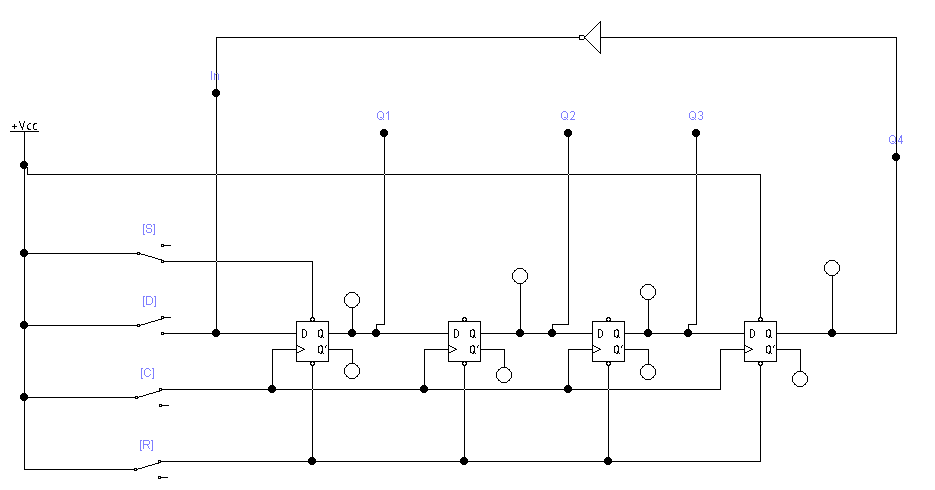

Схема:
Таблица переключений:
N |
Выход |
|||
|
1 |
2 |
3 |
4 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
2 |
1 |
1 |
1 |
0 |
3 |
1 |
1 |
1 |
1 |
4 |
0 |
1 |
1 |
1 |
5 |
0 |
0 |
1 |
1 |
6 |
0 |
0 |
0 |
1 |
7 |
0 |
0 |
0 |
0 |
8 |
1 |
0 |
0 |
0 |
В) Исследование регистра с логической обратной связью
УГО:
З
десь
логический элемент – сумматор по модулю
2.

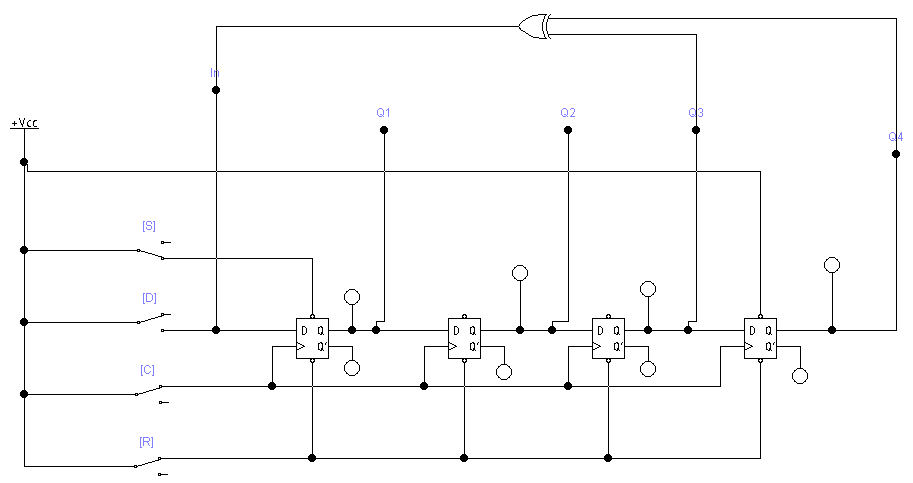

Схема:
Таблица переключений:
N |
Выходы |
|||
|
1 |
2 |
3 |
4 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
2 |
0 |
0 |
1 |
0 |
3 |
1 |
0 |
0 |
1 |
4 |
1 |
1 |
0 |
0 |
5 |
0 |
1 |
1 |
0 |
6 |
1 |
0 |
1 |
1 |
7 |
0 |
1 |
0 |
1 |
8 |
1 |
0 |
1 |
0 |
9 |
1 |
1 |
0 |
1 |
10 |
1 |
1 |
1 |
0 |
11 |
1 |
1 |
1 |
1 |
12 |
0 |
1 |
1 |
1 |
13 |
0 |
0 |
1 |
1 |
14 |
0 |
0 |
0 |
1 |
15 |
1 |
0 |
0 |
0 |
где N=4 (разрядность регистра).
В) Исследование кольцевого регистра с самовосстановлением
Данная схема обеспечивает перемещение по кольцу 1, т.е. наличие унитарного кода.

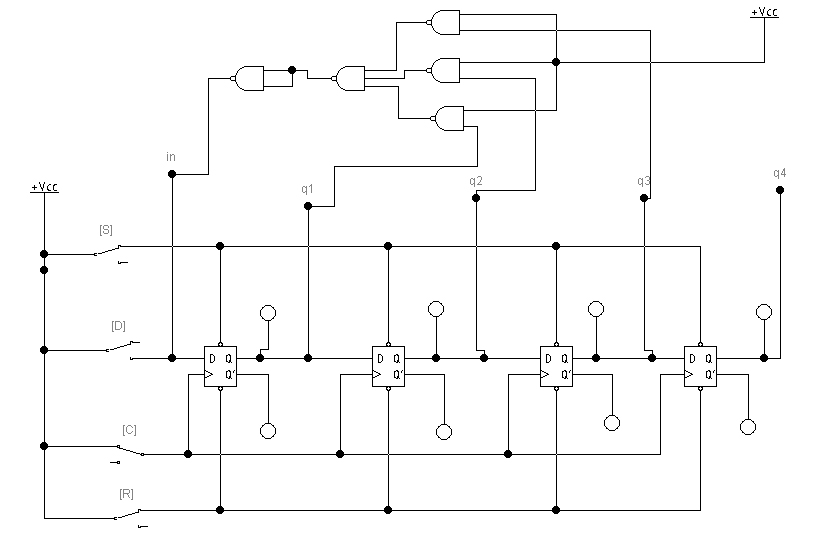

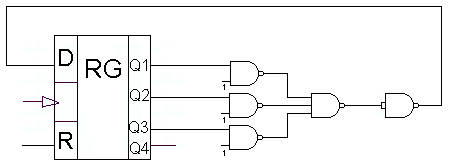

УГО:
С
хема:
При Q1=Q2=Q3=Q4=1
N |
Выходы |
|||
|
1 |
2 |
3 |
4 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
2 |
0 |
0 |
1 |
1 |
3 |
0 |
0 |
0 |
1 |
4 |
1 |
0 |
0 |
0 |
5 |
0 |
1 |
0 |
0 |
6 |
0 |
0 |
1 |
0 |
7 |
0 |
0 |
0 |
1 |
8 |
1 |
0 |
0 |
0 |
При Q1=Q2=Q3=Q4=0
N |
Выходы |
|||
|
1 |
2 |
3 |
4 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
2 |
0 |
1 |
0 |
0 |
3 |
0 |
0 |
1 |
0 |
4 |
0 |
0 |
0 |
1 |
5 |
1 |
0 |
0 |
0 |
Регистр обладает свойством восстановления «правильной» кодовой комбинации (унитарный код) после подачи не более трех сдвигающих импульсов, если в нем был записан «неправильный» код.
