2. Исследования одноступенчатого синхронного jk-триггера в режиме t-триггера.
УГО:
Схема:
T1
T2
T
С
Q
Q^
Частоты в 2 раза.
Асинхронные установочные входы являются приоритетными.
При наличии синхросигнала, подаем 1 на S и R поочередно, при этом подаваемы комбинации на J и K не переключают триггер.
3. Исследование одноступенчатого синхронного d-триггера с инверсными установочными входами.
УГО:

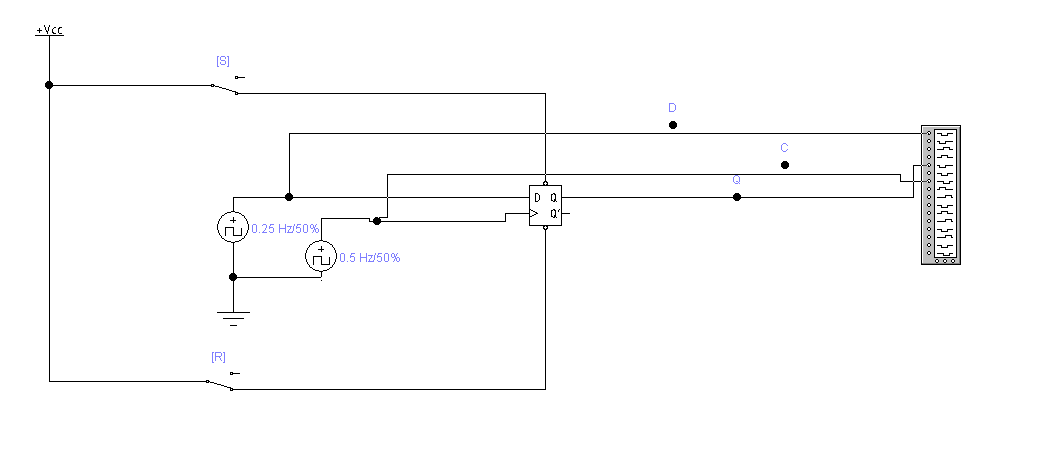

Схема:

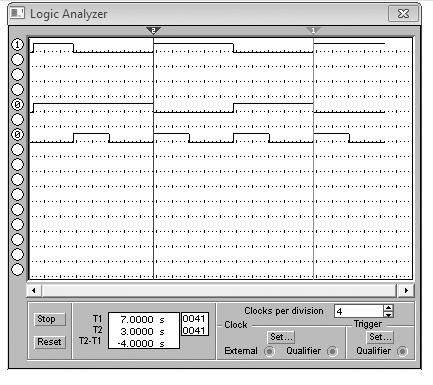

Триггер задерживает цифровую информацию на один такт (половина периода синхроимпульса С). На выходе триггера появляется тот логический сигнал (1 или 0), который был на входе на предыдущем интервале.
D триггер не имеет запрещенного состояния, однако , если использовать установочные входы, то запрещенное состояние может быть за счет комбинации сигналов на установочных входах.

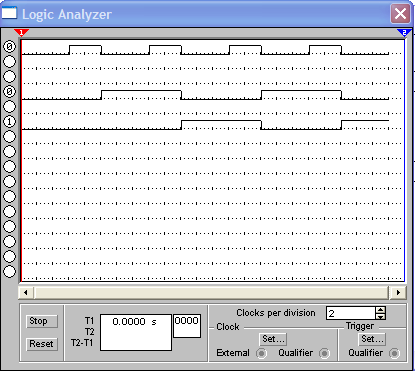

4. Исследование работы D-триггера в режиме Т-триггера.
УГО:

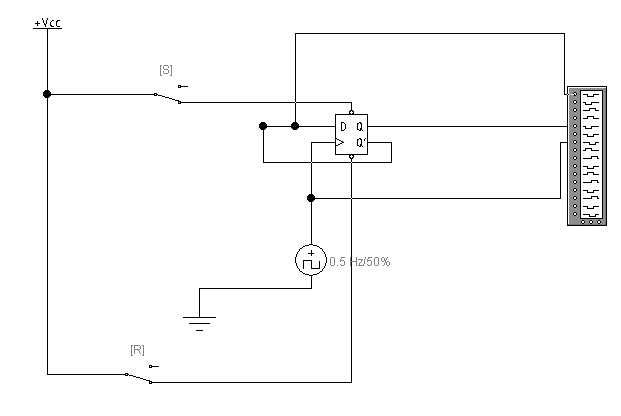

Схема:
D
Q
C
T1
T2
Отчет к лабораторной работе №4 «Регистры сдвига»
Выполнил:
Цель работы: закрепить теоретические знания по регистрам сдвига (последовательные регистры) без обратных и с обратными связями.
Исследование режимов работы регистра сдвига
без обратных связей.
а) Исследование регистра при подаче на его информационных вход D логического сигнала 0 (ключ разомкнут).

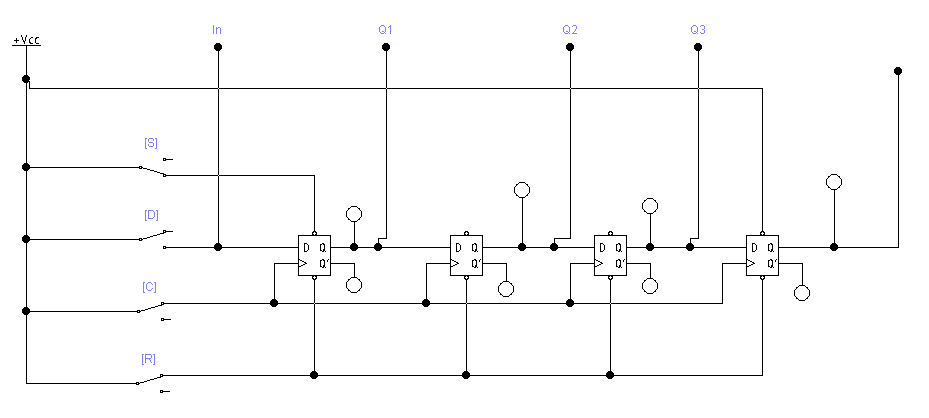

Схема:
N |
Выходы |
|||
0 |
1 |
2 |
3 |
4 |
1 |
1 |
0 |
0 |
0 |
2 |
0 |
1 |
0 |
0 |
3 |
0 |
0 |
1 |
0 |
4 |
0 |
0 |
0 |
1 |
5 |
0 |
0 |
0 |
0 |
Б)Ключ d замкнут:
N |
Выходы |
|||
0 |
1 |
2 |
3 |
4 |
1 |
1 |
0 |
0 |
0 |
2 |
1 |
1 |
0 |
0 |
3 |
1 |
1 |
1 |
0 |
4 |
1 |
1 |
1 |
1 |
5 |
1 |
1 |
1 |
1 |
Исследование режимов работы регистра сдвига с обратными связями а) Прямая обратная связь
У
ГО:

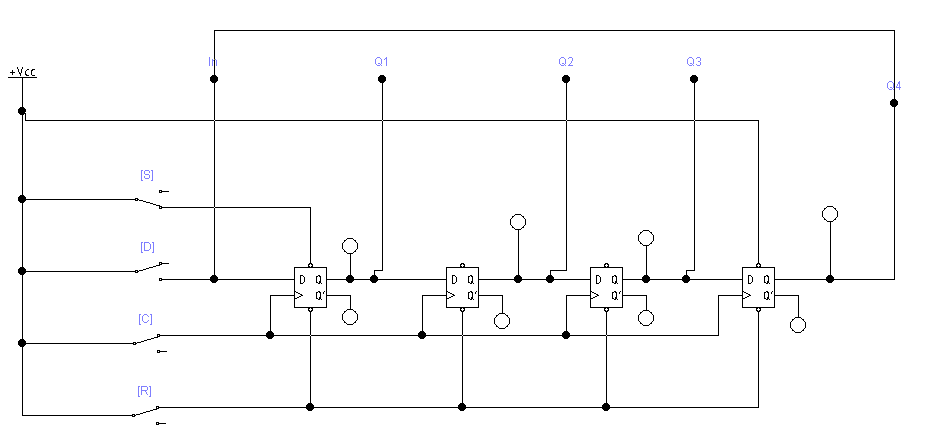

Схема:
Таблица переключений:
N |
Выходы |
|||
|
1 |
2 |
3 |
4 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
2 |
0 |
0 |
1 |
0 |
3 |
0 |
0 |
0 |
1 |
4 |
1 |
0 |
0 |
0 |
5 |
0 |
1 |
0 |
0 |
