3. Исследование синхронного rs-триггера с прямыми входами
УГО:
Схема:
Таблица переключений:
№набора |
|
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
Хранение |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
Хранение |
2 |
0 |
1 |
0 |
1 |
1 |
0 |
Хранение |
3 |
0 |
1 |
0 |
0 |
0 |
1 |
Хранение |
4 |
0 |
0 |
1 |
1 |
1 |
0 |
Хранение |
5 |
0 |
0 |
1 |
0 |
0 |
1 |
Хранение |
6 |
0 |
1 |
1 |
1 |
1 |
0 |
Хранение |
7 |
0 |
1 |
1 |
0 |
0 |
1 |
Хранение |
8 |
1 |
0 |
0 |
1 |
1 |
0 |
Хранение |
9 |
1 |
0 |
0 |
0 |
0 |
1 |
Хранение |
10 |
1 |
1 |
0 |
1 |
1 |
0 |
Запись 1 |
11 |
1 |
1 |
0 |
0 |
1 |
0 |
Запись 1 |
12 |
1 |
0 |
1 |
1 |
0 |
1 |
Запись 0 |
13 |
1 |
0 |
1 |
0 |
0 |
1 |
Запись 0 |
14 |
1 |
1 |
1 |
1 |
- |
- |
Запрещенное состояние |
15 |
1 |
1 |
1 |
0 |
- |
- |
Запрещенное состояние |
В отсутствии синхронизации RSC триггер находиться в режиме хранения.

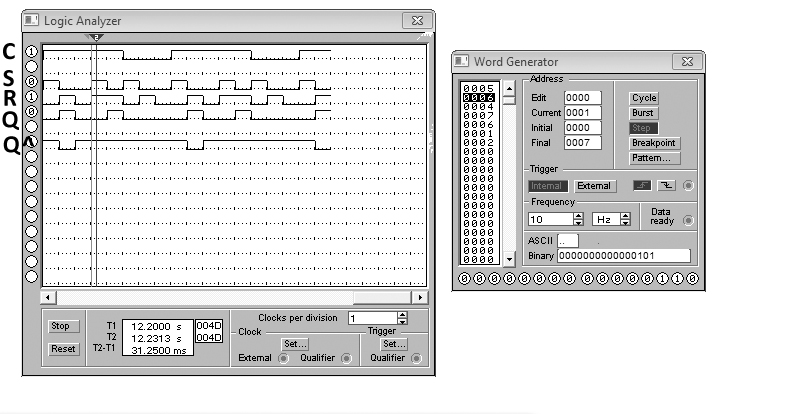

4. Исследование временных диаграмм работы RSC-триггера.

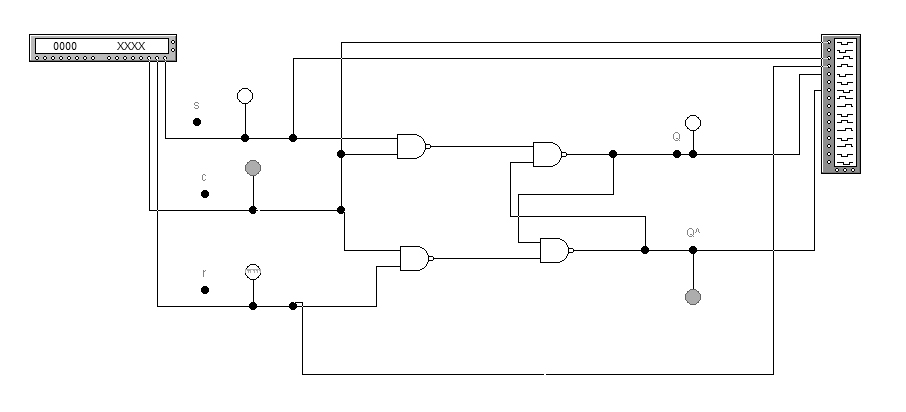

Схема:
Отчет к лабораторной работе №3
«Исследование JK-, T-, D-триггеров с установочными входами RS»
Выполнил:
Цель работы: изучение правил функционирования (таблиц переключений и временных диаграмм) синхронных JK-, T- и D-триггеров с установочными входами RS.
1
.
Исследование одноступенчатого синхронного
JK-триггера с
прямыми установочными RS-входами.

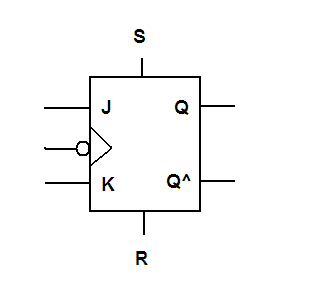

УГО:

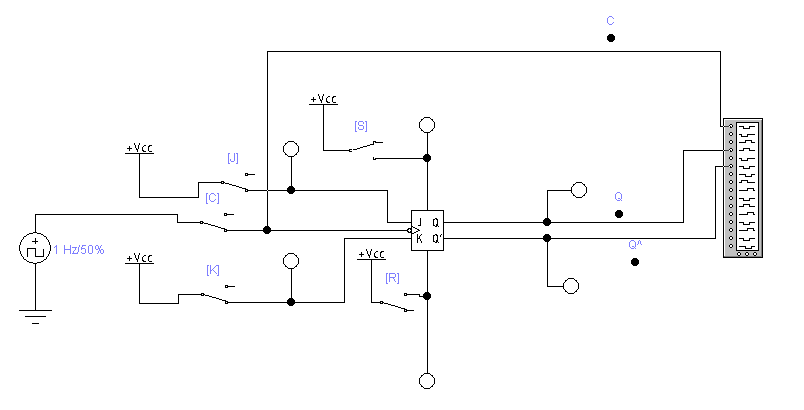

Схема:
Таблица переключений
№набора |
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
0 |
0 |
1 |
Хранение |
1 |
0 |
0 |
1 |
1 |
0 |
Хранение |
2 |
0 |
1 |
0 |
0 |
1 |
Запись 0 |
3 |
0 |
1 |
1 |
0 |
1 |
Запись 0 |
4 |
1 |
0 |
0 |
1 |
0 |
Запись 1 |
5 |
1 |
0 |
1 |
1 |
0 |
Запись 1 |
6 |
1 |
1 |
0 |
- |
- |
Инверсия предыдущего состояния |
7 |
1 |
1 |
1 |
- |
- |
Инверсия предыдущего состояния |
JK триггер – синхронный.
Характеристика установочных входов: асинхронные, приоритетные по отношению к D входу (информационный вход) и предназначены для начальной установки триггера в нулевое или единичное состояние.
