6. Исследование опасных «состязаний сигналов» в кцу

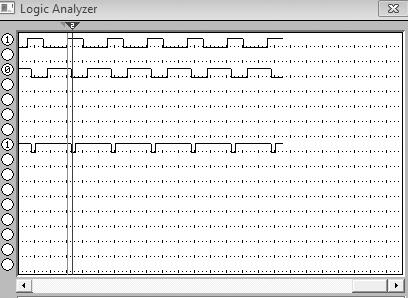

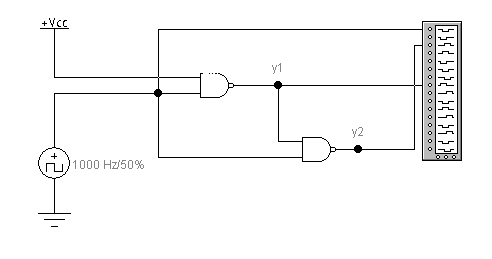

Инерционность ЛЭ приводит к тому, что выходные сигналы предыдущих ЛЭ поступают на вход после ЛЭ неодновременно. По этой причине происходят ложные срабатывания ЛЭ (ошибки). Меры борьбы: синхронизация срабатывания микросхем.
Отчет к лабораторной работе №2 «Асинхронные и синхронные rs-триггеры»
Выполнил:
Цель работы: изучение правил функционирования асинхронного и синхронного RS-триггеров.
Исследование асинхронного rs-триггера с прямыми входами.

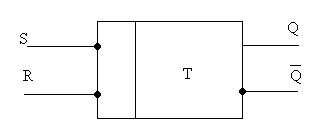

УГО:

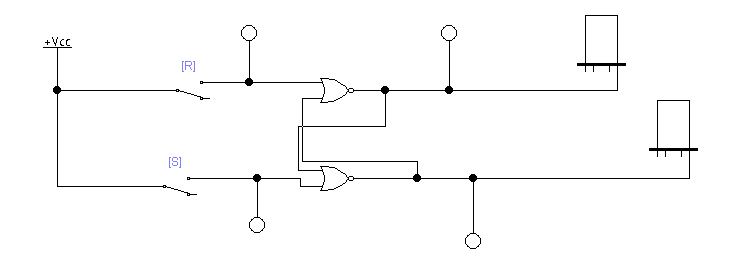

Схема:
Таблица переключений:
№набора |
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
1 |
1 |
0 |
Хранение |
1 |
0 |
0 |
0 |
0 |
1 |
Хранение |
2 |
0 |
1 |
1 |
0 |
1 |
Запись 0 |
3 |
0 |
1 |
0 |
0 |
1 |
Запись 0 |
4 |
1 |
0 |
1 |
1 |
0 |
Запись 1 |
5 |
1 |
0 |
0 |
1 |
0 |
Запись 1 |
6 |
1 |
1 |
1 |
- |
- |
Запрещенное состояние |
7 |
1 |
1 |
0 |
- |
- |
Запрещенное состояние |
Активным переключающим сигналом для триггера с прямыми входами является 1. То есть, если S=0, R=1, то триггер в нулевом состоянии (Q=0, Q^=1) и наоборот, если S=1, R=0, то триггер в единичном состоянии (Q=1, Q^=0).
2. Исследование асинхронного rs-триггера с инверсными входами

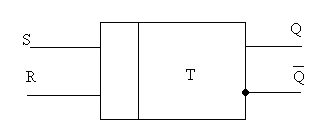

УГО:
С

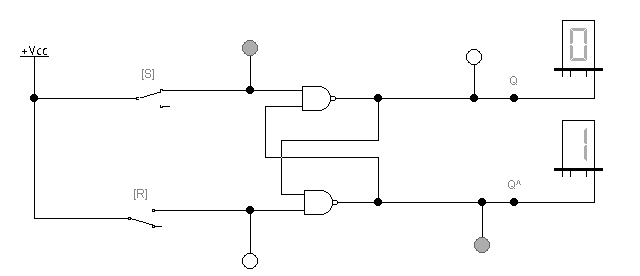

хема:
Таблица переключений:
№набора |
|
|
|
|
|
Состояние триггера |
0 |
0 |
0 |
0 |
- |
- |
Запрещенное состояние |
1 |
0 |
0 |
1 |
- |
- |
Запрещенное состояние |
2 |
0 |
1 |
0 |
1 |
0 |
Запись 1 |
3 |
0 |
1 |
1 |
1 |
0 |
Запись 1 |
4 |
1 |
0 |
0 |
0 |
1 |
Запись 0 |
5 |
1 |
0 |
1 |
0 |
1 |
Запись 0 |
6 |
1 |
1 |
0 |
0 |
1 |
Хранение |
7 |
1 |
1 |
1 |
1 |
0 |
Хранение |
Для RS триггера с инверсными входами активный переключающий сигнал 0. То есть, если S=0, R=1, то триггер в единичном состоянии (Q=1, Q^=0) и наоборот, если S=1, R=0, то триггер в нулевом состоянии (Q=0, Q^=1).
