Отчет к лабораторной работе №1 «Комбинационные цифровые устройства»

Выполнил:

Цель работы: изучение статических режимов и динамических параметров КЦУ.

1 .Логический элемент 2и-не

Структурная формула:

Условно-графическое обозначение (УГО):

Таблица истинности:

X1	X2	Y
0	0	1
1	0	1
0	1	1
1	1	0

Схема:

  На выходе будет:

«1» тогда и только тогда, когда хотя бы на одном входе действует «0»,

«0» тогда и только тогда, когда на всех входах действуют «1»

2. Инвертор

С труктурная формула: ХХ

Условно-графическое обозначение (УГО):

Таблица истинности:

X	Y
0	1
1	0

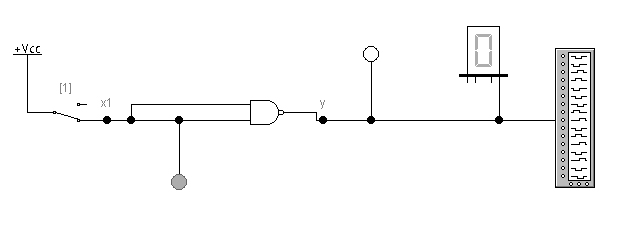

Схема:

На выходе будет: «1» тогда и только тогда, когда на входе «0», «0» тогда и только тогда, когда на входе «1»

3. Схема или

Структурная формула:

в базисе И, ИЛИ, НЕ: X₂X₁

в базисе 2И-НЕ: (X₂1)(X₁1)

У словно-графическое обозначение (УГО):

Т аблица истинности:

X1	X2	Y
0	0	0
1	0	1
0	1	1
1	1	1

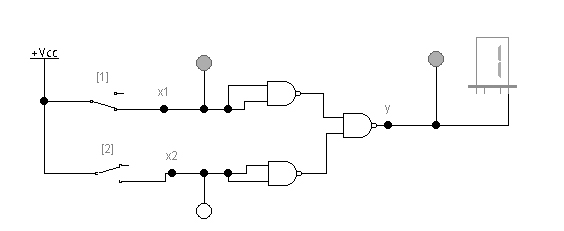

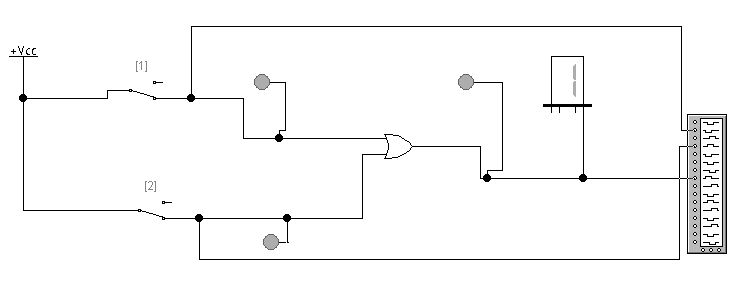

Схема:

В базисе

2И-НЕ:

На выходе получаем «1» , если на входе была хотя бы одна «1».

4. Мажоритарный узел

Структурная формула:

в базисе И, ИЛИ, НЕ: X₃X₂  X₂X₁  X₁X₃

в базисе 2И-НЕ: X₃X₂  X₂X₁  X₁X₃

Таблица истинности:

X1	X2	X3	Y
0	0	0	0
1	0	0	0
0	1	0	0
0	0	1	0
1	1	0	1
1	0	1	1
0	1	1	1
1	1	1	1

Выходное значение сигнала Y определяется большинством значений входных сигналов X_i.

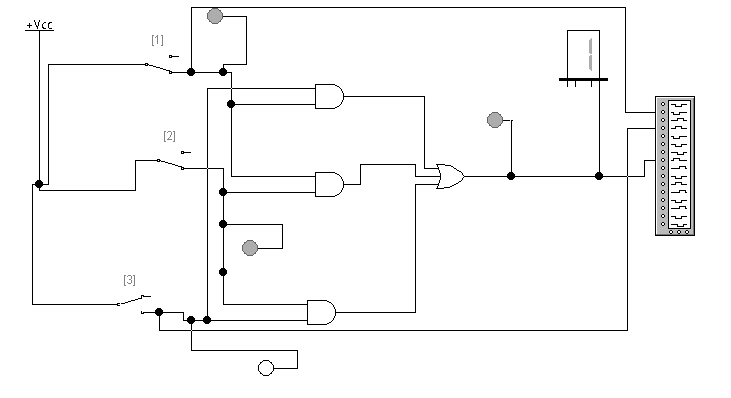

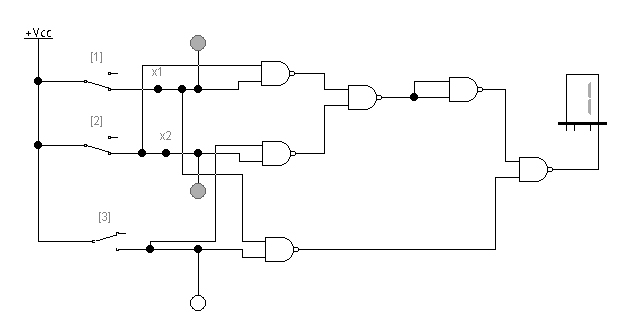

Схема:

В базисе 2И-НЕ: В базисе И,ИЛИ,НЕ:

5. Сумматор по модулю 2

С труктурная формула:

в базисе И, ИЛИ, НЕ: X₂X₁  X₂X₁

в базисе 2И-НЕ: X₂X₂ X₁  X₁X₂X₁

Условно-графическое обозначение (УГО):

Таблица истинности:

X1	X2	Y
0	0	0
1	0	1
0	1	1
1	1	0

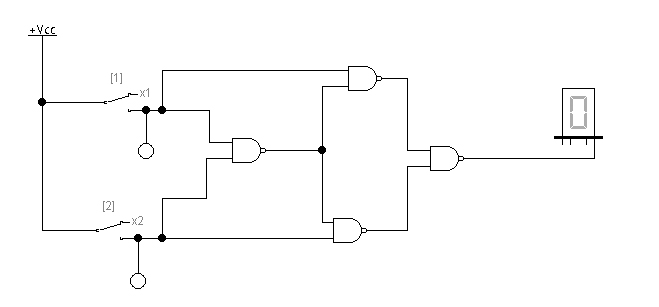

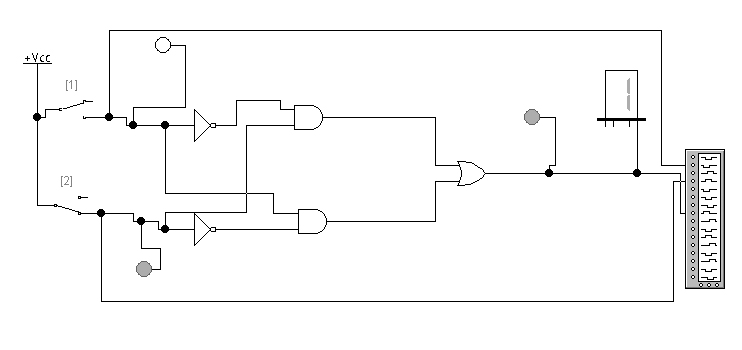

Схема:

В базисе 2И-НЕ: В бвзисе И,ИЛИ,НЕ:

В случае 2 переменных результат выполнения операции является истинным тогда и только тогда, когда лишь один из аргументов является истинным
