31. Параллельные порты и дискретный ввод-вывод.
М
икроконтроллер
имеет некоторое количество одиночных
линий ввода/вывода, которые объединены
в многоразрядные (4, 8 или 16 линий разрядов)
параллельные порты ввода/вывода [1].
Разрядность параллельных портов может
быть нестандартной, например, 5-разрядный
порт у микроконтроллера PIC16F84. Через
порты процессорное ядро взаимодействует
с различными внешними устройствами –
считывает значения входных сигналов и
устанавливает значения выходных
сигналов. В памяти МК каждому порту
ввода/вывода соответствует свой адрес
регистра данных. Обращение к регистру
данных порта ввода/вывода производится
так же, как и обращение к памяти данных.
Параллельные порты могут использоваться
для ввода-вывода многоразрядного кода
данных для быстрого обмена с находящимися
в непосредственной близости от МК
периферийных устройств. Кроме того, во
многих МК линии параллельных портов
могут служить для ввода-вывода отдельных
дискретных сигналов, для них предусмотрены
битовые команды процессора, позволяющие
опросить или установить отдельные
разряды портов. По алгоритму обмена
различают параллельные порты следующих
типов [2]: 1. С программно-управляемым
(программным) вводом-выводом – установка
и считывание данных определяется только
ходом вычислительного процесса. Нет
защиты от повторного считывания-записи
одного и того же (не изменившегося)
значения на выводе и считывания-записи
во время переходного процесса на выводе.
2. Со стробированием – каждая операция
ввода-вывода подтверждается импульсом
синхронизации (стробом) со стороны
источника сигнала (при выводе – процессор,
при вводе – внешнее устройство).
Считывание информации приемником
происходит только по стробу, что позволяет
защититься от приема данных во время
переходного процесса входного сигнала.
Пример: порт PSP (Parallel slave port) в ОКМЭВМ
PICmicro. 3.
С полным квитированием. Данный режим
чаще всего используется для обмена
данными с другой вычислительной системой
по параллельной шине. Кроме сигналов
синхронизации со стороны передатчика
используются сигналы подтверждения
(готовности к следующему обмену) со
стороны приемника. Это позволяет
управлять интенсивностью обмена обоим
взаимодействующим сторонам и предотвращает
потерю данных, когда одна из них
перегружена. Пример порта с квитированием,
порт LPT персонального компьютера.
В зависимости
от реализуемых функций различают
следующие типы параллельных портов:
однонаправленные порты, предназначенные
только для ввода или только для вывода
информации; двунаправленные порты,
направление передачи которых (ввод или
вывод) определяется циклом чтения или
записи МС; Однонаправленные порты
ввода-вывода могут иметь либо однотактную
выходную схему (с открытым коллектором
или стоком), либо двухтактную выходной
схемой (с комплементарной парой). Порты
вывода с двухтактной выходной схемой
являются самыми распространенными и
реализованы, например, в семействах
Atmel AVR, Microchip PICmicro, AMD AM186, Motorola HC08, HC11. Они
дают возможность отключаться от линии
при отсутствии обмена, т. е. обеспечивают
z-состояние.
Порты дискретного
ввода-вывода микроконтроллера должны
иметь цепи защиты и развязку от внешних
линий датчиков и исполнительных устройств
для обеспечения требуемого уровня
помехозащищенности, а также схемы
формирования стандартного логического

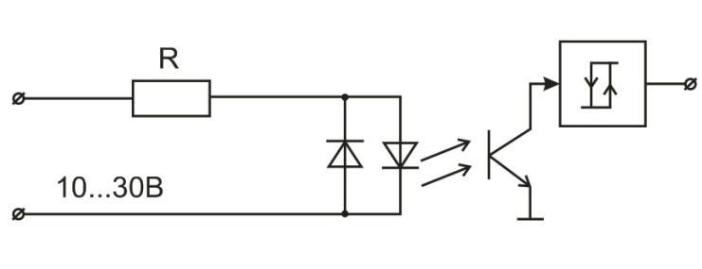

сигнала. На рис. 6.16 приведена схема
подключения внешней линии к порту
дискретного ввода.
Цепь
развязки дискретного порта ввода.
