Разрезы
Разрез предмета (разрез) – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей. На разрезе показывается то, что получается в секущей плоскости и то, что расположено за ней.
Разрезы подразделяют следующим образом:
В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций – на горизонтальные, вертикальные (фронтальные и профильные), наклонные, а также продольные (секущая плоскость направлена вдоль длины или высоты предмета) и поперечные (секущая плоскость направлена перпендикулярно к длине или высоте предмета).
В зависимости от числа секущих плоскостей – на простые (при одной секущей плоскости) (рис. 6, 7) и сложные (при нескольких секущих плоскостях).
Сложные разрезы называют ступенчатыми, если секущие плоскости параллельны (рис. 8), и ломаными, если секущие плоскости пересекаются (рис. 9).
Местные, служащие для выяснения устройства предмета в отдельном, ограниченном месте (рис. 10).
На рис. 6 – 10 даны примеры выполнения некоторых разрезов.

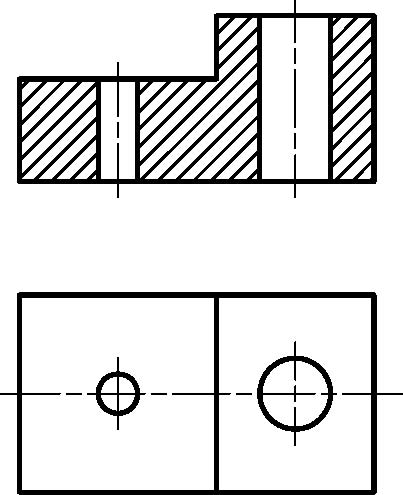

На рис. 6 представлен простой фронтальный (продольный) разрез. Секущая плоскость не обозначена, так как совпадает с плоскостью симметрии предмета.
Рис. 6

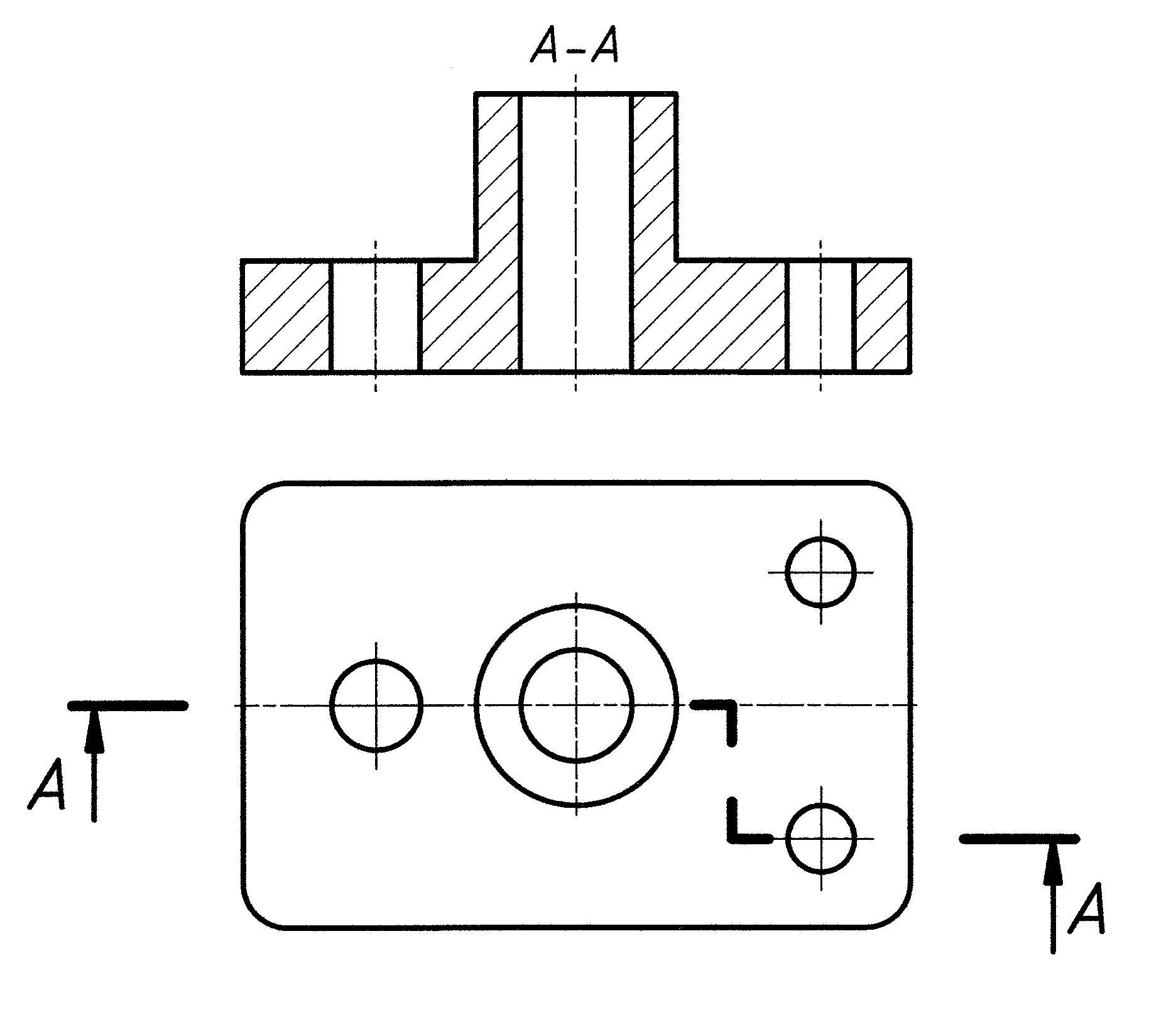

На рис. 7 представлен простой разрез А–А и обозначено положение секущей плоскости.
Рис. 7
На рис. 8 представлен сложный ступенчатый разрез А–А, образованный двумя параллельными секущими плоскостями.
Рис. 8
Н
а
рис. 9 представлен сложный ломаный
разрез, образованный секущими плоскостями,
пересекающимися под углом более 90.
Рис. 9

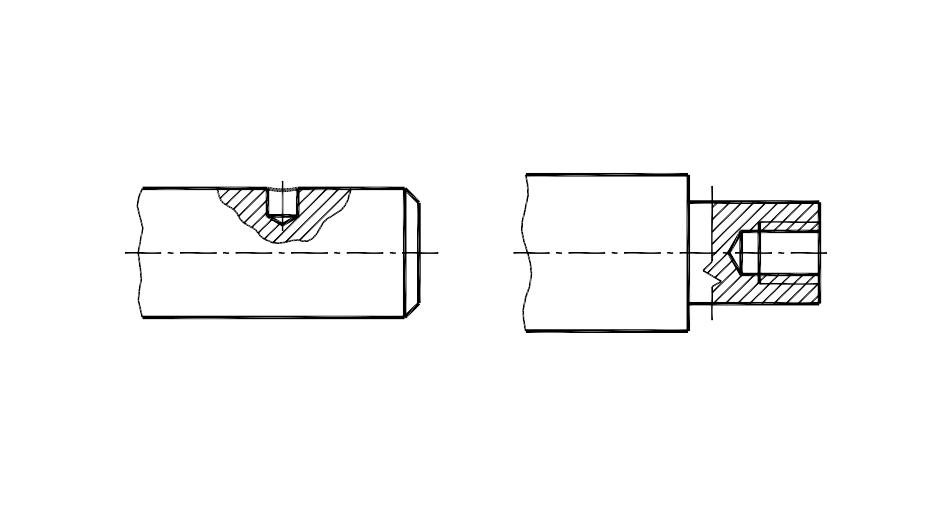

Местные разрезы не обозначают. Линия границы местного разреза – сплошная волнистая или сплошная тонкая с изломами (рис. 10).
Рис. 10
Сечения
Сечение предмета (сечение) – ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.
На сечении показывают только то, что находится непосредственно в секущей плоскости (рис. 11).
Сечения, не входящие в состав разреза, подразделяют на вынесенные и наложенные. Вынесенные сечения являются предпочтительными.

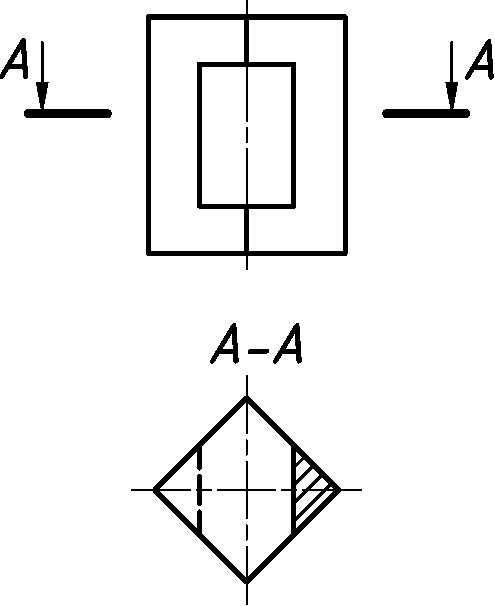

На чертежах контур вынесенного сечения (рис. 11) изображают сплошными основными линиями, а контур наложенного сечения (рис. 12) – сплошными тонкими линиями. Контур изображения в месте расположения наложенного сечения не прерывают (см. рис. 12). Вынесенное сечение допускается располагать на любом месте поля чертежа.
Рис. 11 Рис. 12
Обозначение изображений
На рис. 13 представлено обозначение видов.
Рис. 13

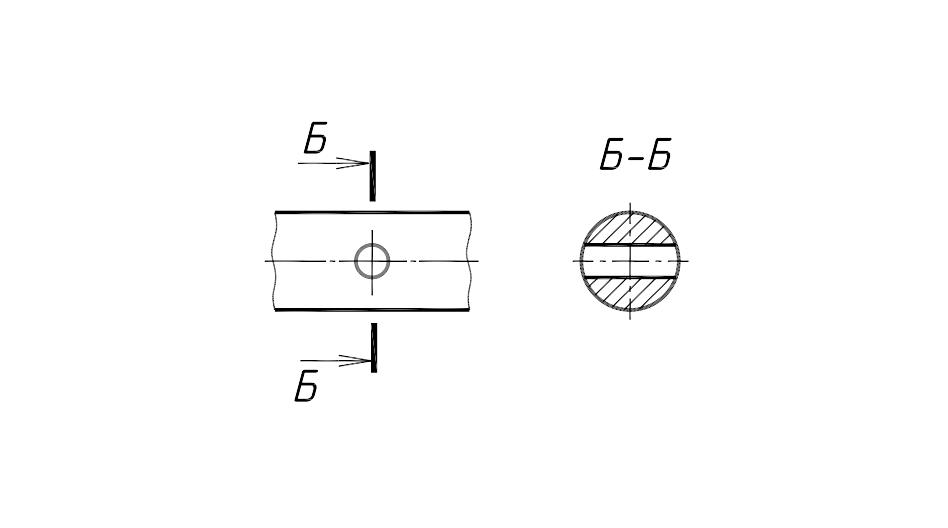

Обозначение разрезов и сечений показано на рис. 14.
Рис. 14

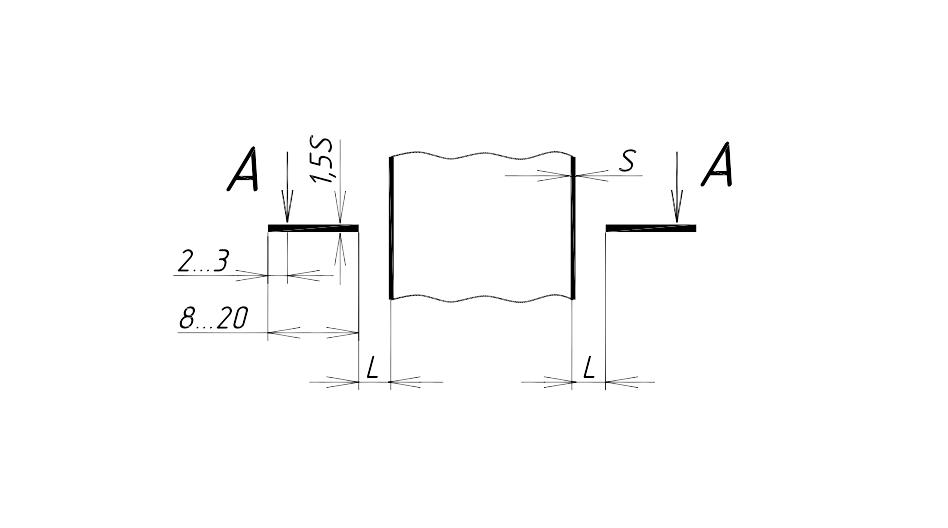

На рис. 15 представлен пример обозначения секущей плоскости (для студенческих работ s = 0,8…1,0 мм; расстояние от линии основного контура до разомкнутой линии L – не менее 3 мм).
Рис. 15

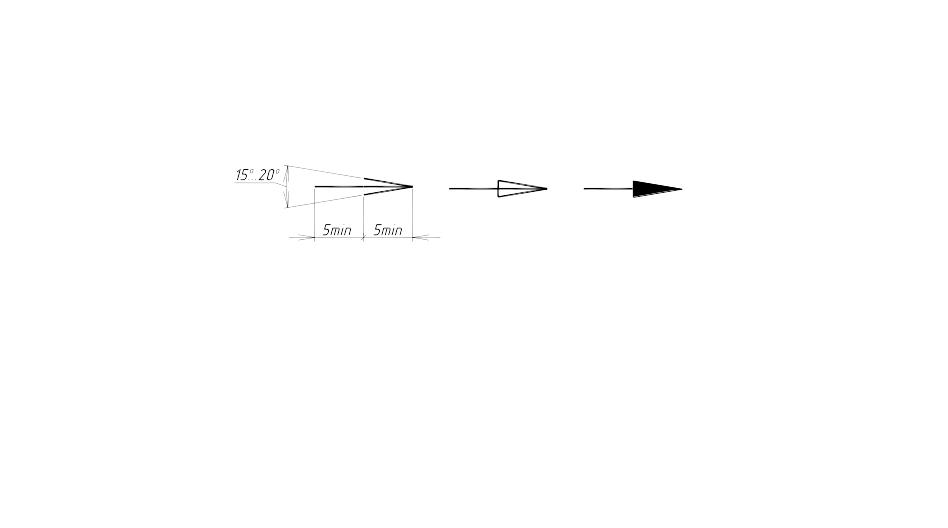

Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рис. 16.
Рис. 16
