Лекция 16 (окончание темы)
Составление и перенесение в натуру проектов террасирования склоновых земель

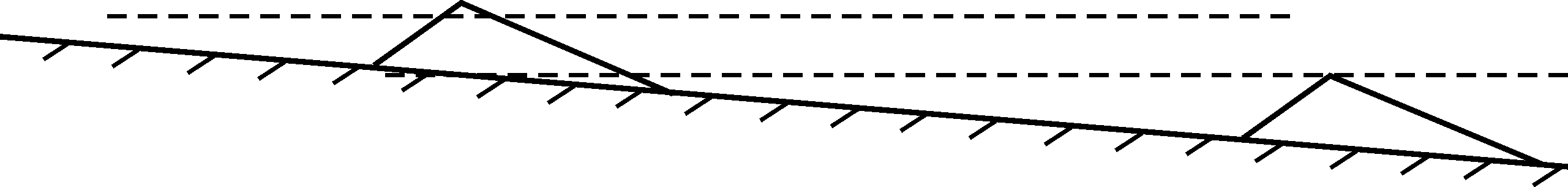

При сложном рельефе местности применяется строительство параллельных террас по направлению горизонталей. В зависимости от крутизны склонов и назначения террасы строят двух видов: валы террасы (т.е. гребневые) на склонах от 20 до 80 в районах с недостаточным увлажнением.
И на горных склонах (а также склонах овражно-балочных систем) крутизной > 80 стоят ступенчатые террасы, используемые для многолетних насаждений.
(объяснить, что они из себя представляют)
Террасирование склонов производят на основе специально рабочего проекта, составленного на топооснове масштаба 1:1000 – 1:2000 с сечением рельефа 1 м.
Валы – террасы являются эффективным средством задержания стока и защиты от эрозии и часто служат рубежами при контурном земледелии. Сооружение валов-террас в верховьях оврагов позволяет, помимо предотвращения смыва почв отказаться от сооружения дорогостоящих оврагозакрепительных головных и донных сооружений.
Сочетание валов-террас с водорегулирующими лесными полосами позволяет уменьшить количество и ширину этих полос, сместить границу приовражных лесных насаждений вниз по склону, т.е. увеличить площадь для с/х использования.
По продольному профилю валы-террасы могут быть горизонтальными и наклонными. На склонах крутизной 4-50 применяют одновременно горизонтальные и наклонные профили с уклонами не более 0,005.
Расстояние между валами-террасами зависит от крутизны склона, характера почвы и колеблется от 30 до 120 м, кратно ширине захватов тракторных агрегатов.
В местах изменения отметок гребня вала, а также на террасах, имеющих большую длину с одинаковой отметкой гребня, предусматривается устройство перемычек по типу отрытых шпор водозадерживающего вала. На участках со значительной ложбинностью и отклонением осевых линий валов от горизонталей, их проектируют с переменной высотой с целью уменьшения объемов земляных работ и сохранении параллельности и прямолинейности осей террас.
Небольшая высота гребня валов-террас (до 1м) и небольшая величина заложения откосов до m = 6 позволяет все работы по строительству производить с использованием с/х и строительной техники, а с/х культуры возделывать в полосе между осями террас, включая откосы вала.
Перенесение в натуру проекта валов-террас начинается с нивелирования, закрепления кольями базисных линий, располагаемых по направлению горизонталей и опирающихся на пункты геод.съемочного обоснования. Относительно базисных линий методом прямоугольных координат, определяют положение оси вала-террасы, т.е. начало и конца вала, углов поворота и перемычек, при этом за ось абсцисс принимают направление базисных линий, а за ось ординат перпендикулярна к ней, что обеспечивает параллельность осей террас. На местности в одну борозду пропахивают ось вала, линию прудка и границу откосов террасы. Высоту насыпи и глубину выемки берут с продольного профиля.
Строительство начинают с верхней по склону террасы. Вначале по размеченным контурам срезают ПРС и складируют во временные кавальеры. Продольное перемещение грунта достигает 25% от общего объема насыпи. Затем бульдозером производят поперечное перемещение грунта из будущего прудка на 0,15 м ниже проектной отметки и отсыпают тело вала. Отдельные неровности допускаются до 0,1 м. В начале и в конце вала-террасы дно прудка оканчивается перемычками с откосами m = 6, необходимым для прохода с/х машин.
После разравнивания тела вала из временного кавальера перемещают на поверхность вала ПРС с неровностями до 5 см, затем производятся окончательная планировка откосов и контрольное нивелирование с указанием отметок гребня, которая должна быть выше проектной на 15-20 см. При эксплуатации следят за их исправностью и при надобности ремонтируют.
Ступенчатые террасы сооружают на склонах 8-150, в горных районах – больше. Для виноградников, садов, лесонасаждений.

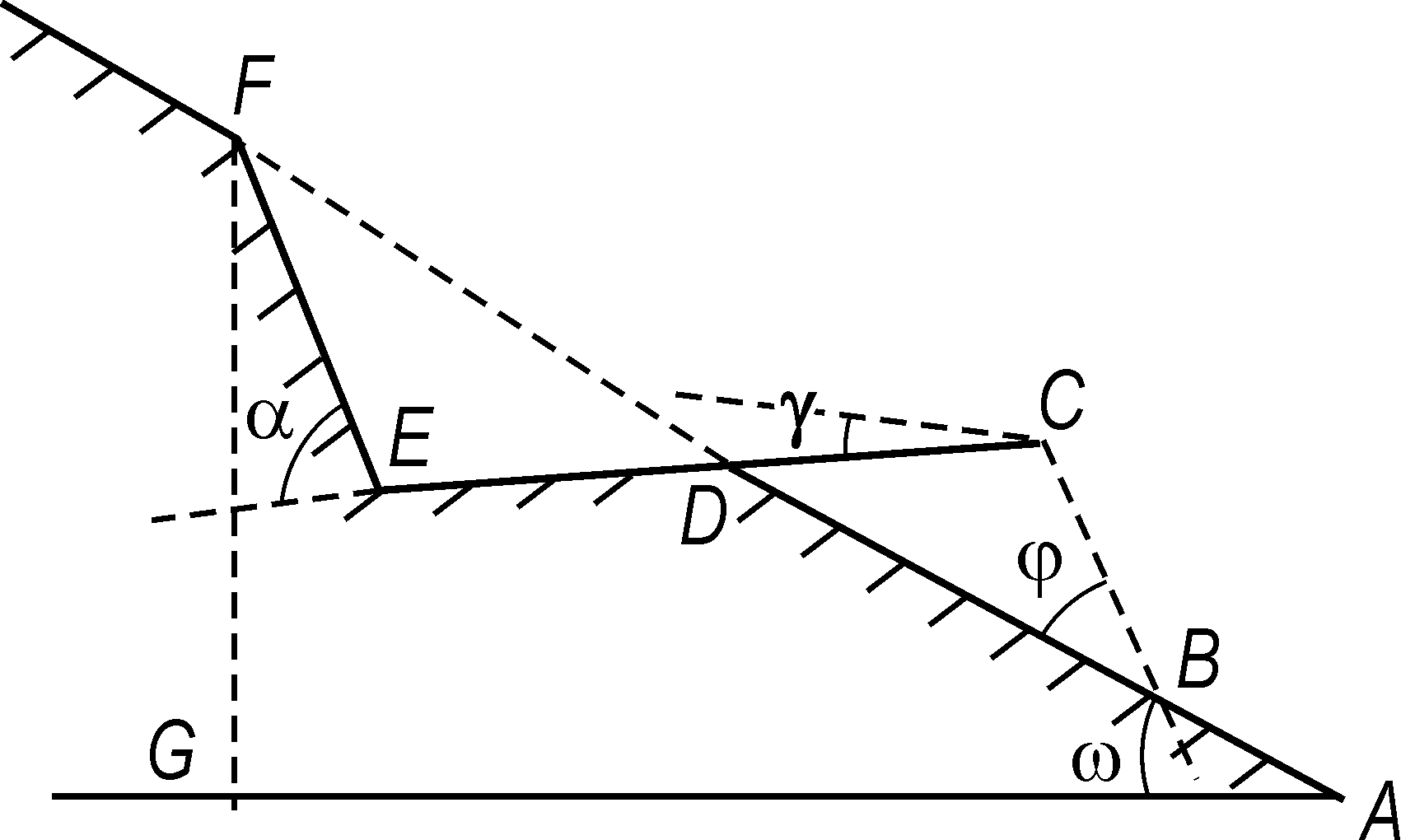

Поперечный
профиль (на
рисунке)
показывает, что поверхность полотна
террасы СЕ состоит из поверхности насыпи
СД и выемки ДЕ, образующих либо
горизонтальную вытянутую площадку,
либо площадку с поперечным обратным
углом наклона
до 30
(с углом 0,05 в сторону выемки) и продольными
уклоном полотна террасы до 0,005, для
предотвращения размыва. Поверхность
АВ (берма) – ненарушенная часть склона
с углом наклона
,
ВС – линии откоса насыпи с углом
,
способным удержать откос от разрушения,
который суммарно с углом
может быть доведен до 450.
ЕF
– линия откоса выемки с углом наклона
до 600
(в зависимости от крепости горных пород,
слагающих склон). Прямая АF
– ширина полосы (ленты) склона, занимаемой
террасой, с горизонтальным проложением
АG
и превышающим FG,
(высотой террасы). Результаты расчета
этих величин зависит от крутизны склона
и характера грунта. Длина AF
не менее 2,5-3 м, число укладываемых лент
зависит от длины склона и может достигать
нескольких десятков. Вокруг террас и
на пологих участках склонов проектируются
дороги и съезды шириной 6 м.
Перенесение в натуру проекта террасирования склонов может выполняться в том же порядке, что и валы-террасы. Базисные линии опираются на пункты высотно-теодолитных ходов или микротриангуляции, создаваемой в качестве геодезического обоснования топосъемки террасируемой территории. Учитывая большую крутизну склонов и сложный рельеф местности перенесение проекта в натуру целесообразно выполнять полярным способом электронным тахеометром относительно базисных линий или точек съемочного обоснования.
В натуру выносятся границы лент террас, т.е. точки расположенные на нижних концах берм предыдущих и последующих террас. Границы пропахивают плугом через 10-30 м в зависимости от сложности рельефа. На проектном плане и разбивочном чертеже полярные расстояния занимают как гор. ??????, на местности отмеряют нанесенные расстояния с учетом поправок на угол наклона. Эти расстояния на разбивочном чертеже записываются в скобках возле их гор.прол.??????
Положение остальных точек В, С, Д, Е намечают на местности относительно границ лент при помощи рулетки и спец. откосников (в виде прямоугольного треугольника), согласно расчетам, выполняемым при проектировании. За счет шероховатости рельефа возможны небольшие отклонения ширины лент смежных террас.
В процессе строительство при помощи нивелира следят за поперечным и продольным углами полотна, при помощи рулетки – за шириной полотна. После строительства периодически выполняется исполнительная съемка (наблюдение за деформацией).
