Лекция 22

(продолжение темы – 2 раздел)

1. Разбивка на местности круговых кривых (кратко напомнить)

2. Разбивочная сесть

Разбивочную сесть строят в соответствии с рекомендациями СНиП III-2-75. Она представляет собой развитую сеть с закрепленными знаками пунктов, служащих для определения положения объектов строительства. При создании разбивочной сети ее увязывают с имеющимися пунктами геод. обоснования созданными при инженерно-геодезических изысканиях.

Виды разбивочной сети.

1. Строительная сетка с размерами сторон от 50 до 400 м в зависимости от плотности проектируемой застройки.

2. Линии регулирования застройки.

3. Сети триангуляции и полигонометрии

4. Полигонометрические или теодолитные хода.

Высотная разбивочная сесть создается путем проложения нивелирных ходов, привязанных к пунктам ГГС или съемочной сети.

Пункты разбивочной сети закрепляются знаками, предусмотренными инструкцией ГУГК и надежно защищаются.

Если строительство ведется на свободной территории со спокойным рельефом, то идеальным видом является строительная координирующая сетка.

Если строительство ведется в районе существующей застройки, наиболее приемлемым видом планового обоснования могут служить пункты теод.ходов, проложенных на основе полигонометрических пунктов, имеющихся в данном районе.

Строительная координатная сетка представляет собой увеличенную до натуральных размеров координатную сетку генерального плана, закрепленную в проектное положение на местности прочными геодезическими знаками.

В зависимости от масштаба принятого при разработке геплана (например 1:1000, 1:2000) размеры сторон квадратов строительной координатной сетки будут 100 и 200 м.

Такая сетка позволяет наиболее оперативно переносить проектные оси сооружений на местность на любом участке строительства, не нарушая взаимной аналитической связи между сооружением предусмотренным генпланом. Построение на местности строит. Сетки должно производится с максимально возможной точностью.

Основные требования предъявляемые к строительной сетке:

1. стороны ее должны быть строго || преобладающему направлению главных осей проектируемых сооружений или проездов;

2. вершины квадратов (пункты) строительной сетки должны быть намечены и закреплены так, чтобы они не попали в зону земляных работ и при строительстве не были уничтожены.

Надо стремиться к тому, чтобы совместить начало координат строительной сетки с пунктом съемочного обоснования, что значительно облегчит дальнейшие работы.

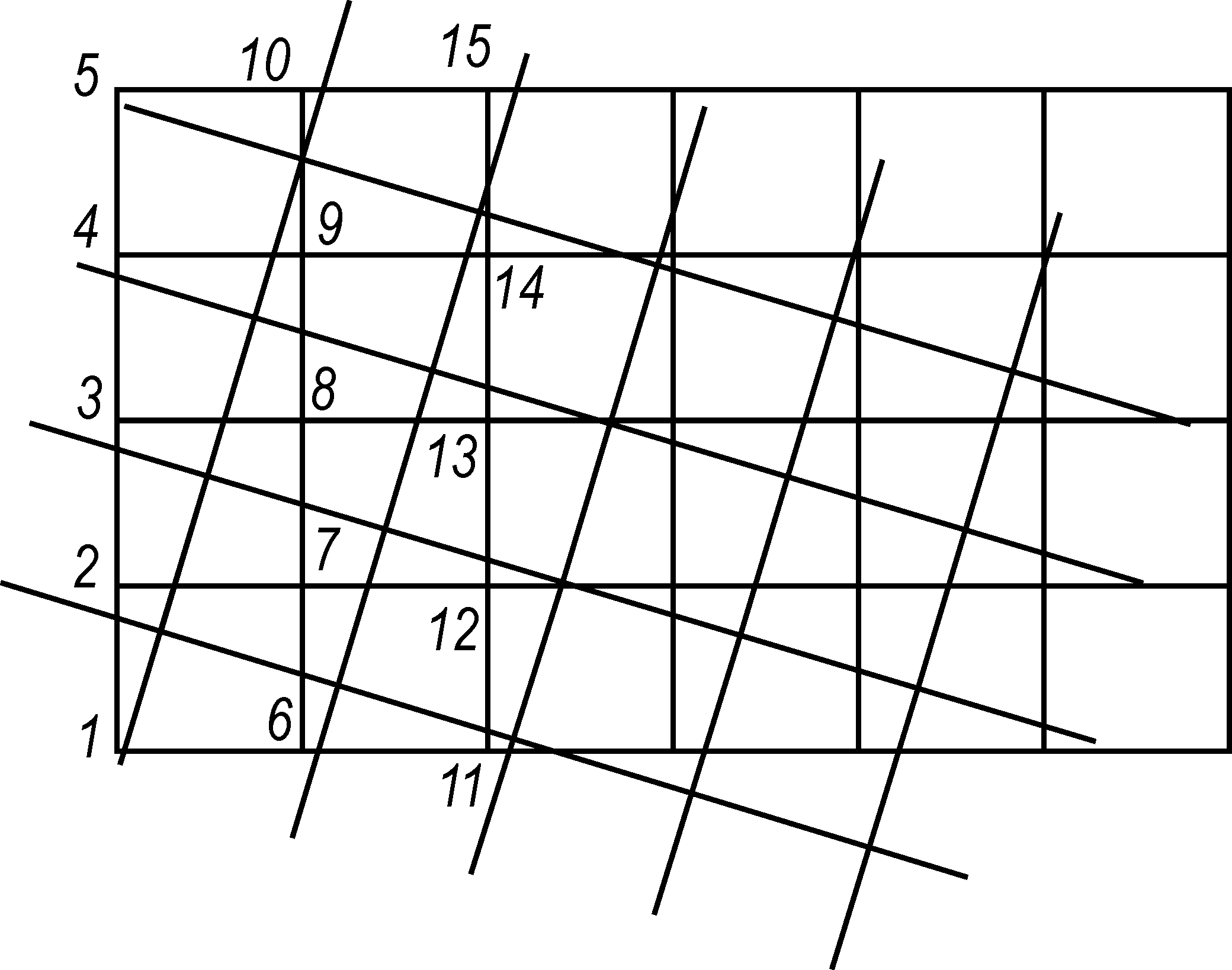

Пункты строит.сетки наносят на генплан по координатам. Для этого необходимо перевести плоские прямоугольные координаты, в которых проводилась топосъемка, в координаты строительной сетки. Для этого решая обратную геод. задачу находят дир.угол нескольких параллельных осей сооружений, что дает оси координат строительной сетки. Затем определяют угол поворота???? строительной сетки из разницы дир. углов геод. координат и строительных координат:

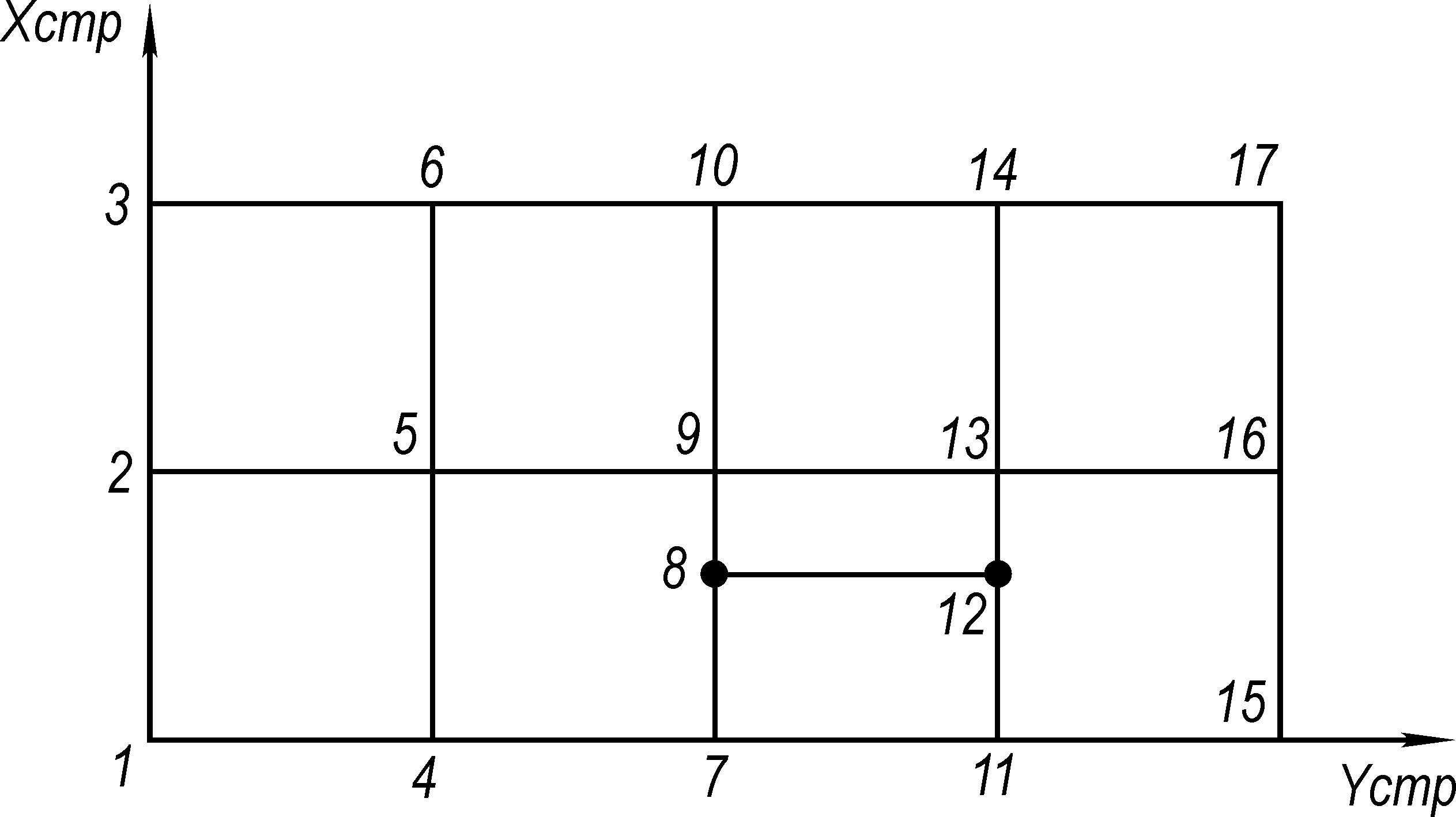

Пункты строительной сетки нумеруются.

Перенесение на местность исходного направления и разбивка строительной сетки осевым способом.

Исходным направлением строительной сетки считается то, от которого производится разбивка всех пунктов строительной сетки. Например, за исходное направление можно принять направление 7-10. Чтобы его вынести необходимо найти на местности положение не менее 3-х пунктов, находящихся на данной линии (7, 9, 10). Для их перенесения на местность могут быть использованы способы полярных, прямоугольных координат, линейных и угловых засечек.

Необходимые для расчета координаты пунктов определяют графически по плану в плоской прямоугольной геод. системе координат. Контроль в полевых условиях заключается в том, чтобы установить, что все три пункта лежат в одном створе. Отклонение от створа не должно превышать 0,3 мм в масштабе плана, что определит сдвиг всех запроектированных сооружений относительно окружающих предметов местности.

Разбивку строительной сетки на местности производят следующим образом.

1. получив на местности т. 7, 9 и 10 провешивают с помощью теодолита исходное направление и закрепляют на местности пункт 9.

2. установив в т. 9 оптический точный теодолит Т5, строят в этой точке прямые углы с СКП не более 10” и полученным направлениям откладывают отрезки Д полученные по формуле , причем горизонтальное проложение S принимают равным расстоянию между вертикальными фигур. строительной сетки. Стороны откладывают строго в створе направлений строительной сетки, методика измерения принимается такой же, что при измерении базисов в трангуляции. В результате получают пункты 7, 10, 5, 2, 8, которые надежно закрепляют металлическими трубами длиной 1 м на бетоне.

3. в пунктах 7, 2, 10 стоят прямые углы и продолжают откладывать расстояния по периметру, в результате находят положения пунктов 1, 3, 6, 14, 17 и др. расположенных по внешней стороне строительной сетки.

В результате погрешностей построения проектных горизонтальных углов и отложения длин пр. линий углы строительной сетки будут отличаться от прямых, а размеры сторон квадратов от их проектного значения. Для этого выполняется полевой контроль используя различные способы. Например, можно проложить ходы полигонометрии по пунктам строительной сетки и произвести уравнивание полигонов. Затем сравнив вычисленные координаты (Х_выч, У_выч) с проектными (Х_пр, У_пр) и найти расположение

где

Если не превышает 5 см, то при разбивочных работах можно использовать проектные, а не вычисленные координаты. ????????????? пункты 12, 13 и др. получают на местности промером по створу между закрепленными пунктами строительной сетки.
