6. Способы определения положения проектных точек на местности.

Исходными данными для перенесения проектных точек на местность являются.

1. Проект планировки и застройки поселка;

2. Пункты съемочного обоснования и разбивочной сети;

3. Координаты углов капитальных зданий и сооружений, а также кварталов, которые были определены в построении съемочного обоснования.

Проектные точки, которые закрепляют на местности положение осей проектных проездов, красных линий застройки, рекомендуется привязывать промерами к постоянным предметам местности с составлением абриса. Если проектируемая красная линия пересекает существующую застройку, то место пересечения должно быть отмечено краской на стене.

1. Способы полярных координат.

Применяется, когда имеется возможность измерить расстояние от исходного пункта до проектной точки. Точность зависит от точности построения проектного угла и отложенного проектного расстояния. СПК (m_p) положения проектной точки на местности относительно разбивочной сети (без учета погрешности закрепления) можно вычислить по формуле.

Где ??? – коэффициент случайного влияния линейных измерений , р = .

Предельная погрешность = 2 m_p.

2. Способ прямоугольных координат.

Имеет преимущество в том случае, когда на плане и местности имеется довольно густая сеть исходных пунктов. Проектные отрезки либо берутся графически, либо рассчитываются аналитически ?? координат.

Точность положения точки Р относительно исходной линии на местности зависит главным образом от точности откладывания проектных расстояний, построения прямого угла и длины проектных отрезков. СКП определяют по формуле:

Где Д1 и Д2 – длина взаимо проектных отрезков.

3. Способ прямой засечки.

Применяется в том случае, когда на местности имеется густая сеть геод. пунктов и невозможно провести линейные измерения от исходного пункта до определенной точки.

Камеральная подготовка заключается в вычислении проектных горизонтальных углов ₁,

₂ и ₃ для контроля.

Построение углов на местности выполняют одним или двумя теодолитами.

Для этого в каждом из пунктов 1 и 2 строят при 2-х положениях вертикального круга соответственно углы ₁ и _2.

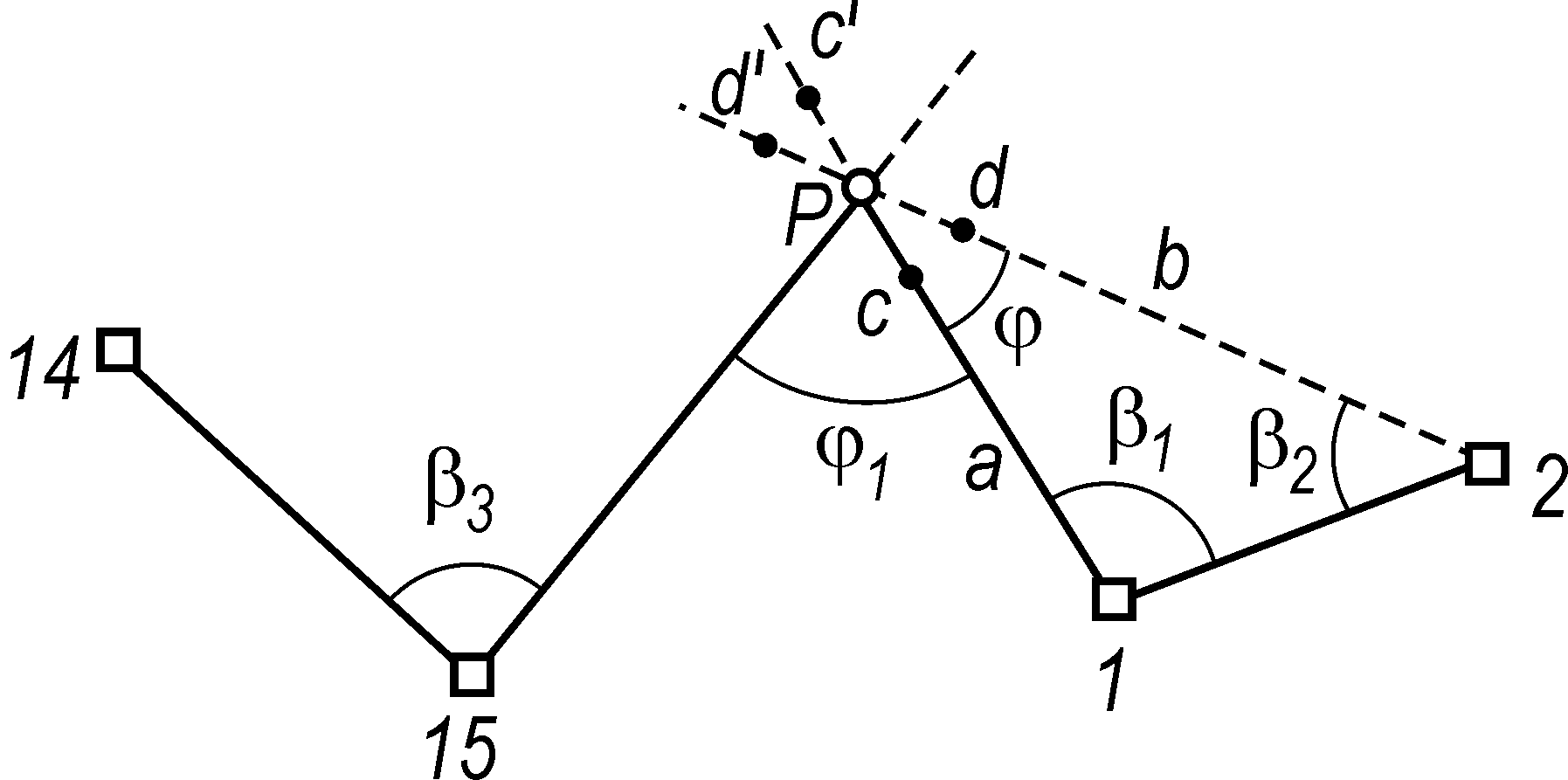

Положение проектной точки Р получают при пересечении направлений 1-Р и 2-Р, что достигается следующим образом. В местах примерного пересечения лучей на каждом из направлений 1-Р и 2-Р намечают по две точки с и с’, d и d’. Затем натягивают тонкий шпагат между точками с и с’, d и d’ и в месте пересечения отмечают на местности положение точки Р. Точность пересечения точки Р зависит от точности построения углов, величины угла при пр. т. Р и расстояния а и в от исходных пунктов до определенной точки. СКП определяют по формуле

При выборе исходных пунктов надо стремится к тому, чтобы угол был и . Наилучший вариант, когда стороны а и в равны между собой, а = 109,5^о.

4. Способ линейной засечки.

Применяется в том случае, когда на плане и местности имеется густая сеть геод.пунктов и расстояния от исходных пунктов до проектных точек не превышают длины мертвого прибора. Он удобен при детальной разбивке зданий и сооружений, а также вспомогательных точек.

Кмеральные работы заключаются в определении по плану расстояний а и в.

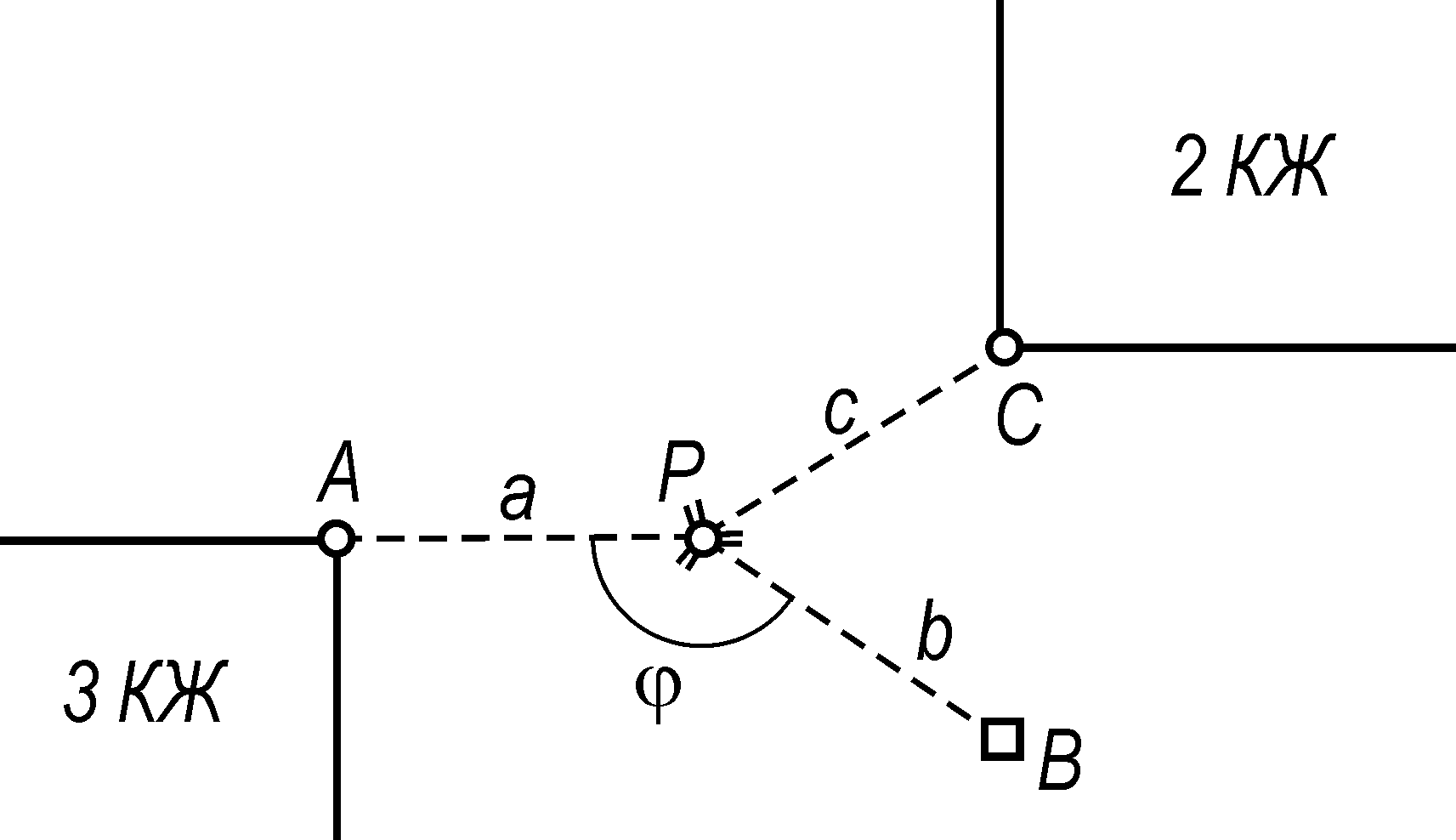

На местности от исходных пунктов А и В с помощью ленты или рулетки радиусами, равными а и в описывают дуги, в пересечении которых и будет точка Р. Необходимо, чтобы < < . Для контроля надо иметь дополнительную точку С и радиус с.

СКП по формуле

5. Способ проектного геодезического хода.

Применяется при перенесении на местность осей трасс водоснабжения, канализации и др. линейных сооружений, и при отводе земель под с/х строительство.

Камеральные работы по подготовке исходных данных заключаются в следующем.

А) определение проектных координат точек Р₁, Р₂, Р₃, Р₄ (графически или аналитически);

Б) решая обратные геодезические задачи по направлениям 2-Р₁, Р₁- Р₂, и т.д. получаем дир.углы и горизонтальные положения между проектными точками.

В) вычисляем вправо (или влево) по ходу лежащие горизонтальные проектные углы по формуле, например:

Контролем вычисление горизонтальных углов служит равенство

Г) вычисляем расстояние Д (с учетом наклона, компанирования и т.д.).

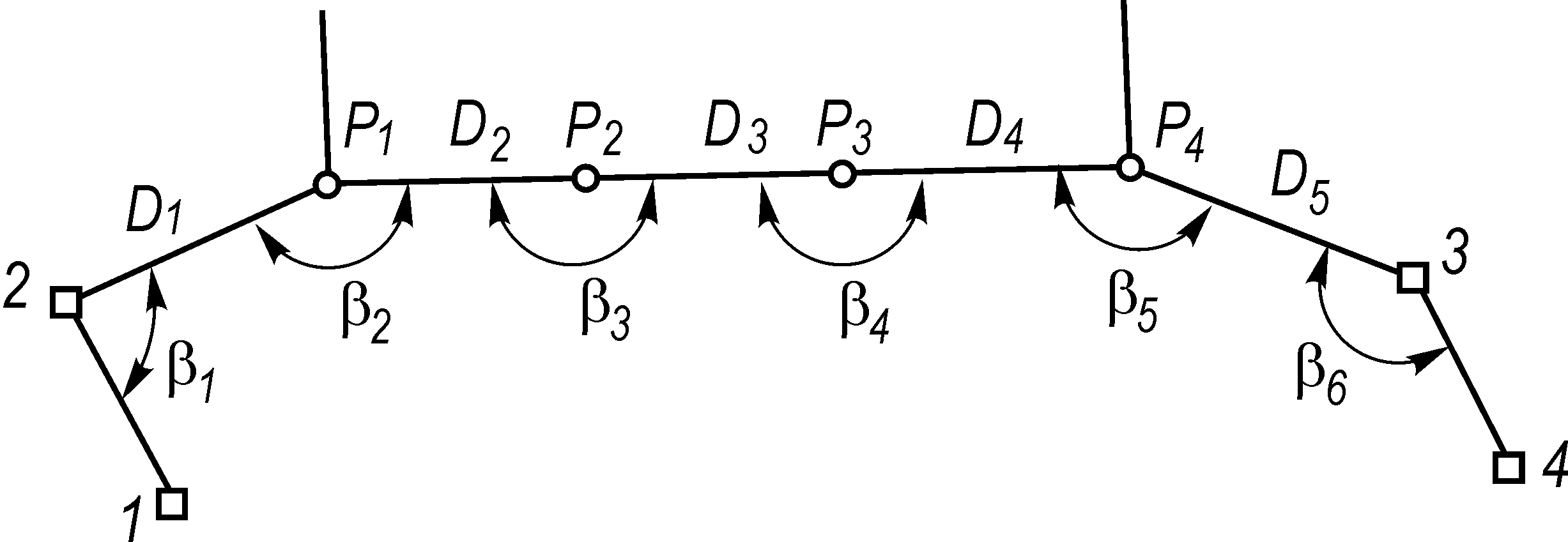

На местности по этим данным прокладывают теодолитный ход, повязку распределяют способом || линий. Для этого направление повязки s определяют в полевых условиях с помощью ????????????, а затем на каждую из проектных точек Р₁, Р₂, Р₃, Р₄ перемещают по этому направлению на величину поправки ??? пропорционально расстоянию от начального исходного пункта. Окончательное положение проектных точек, которое получается в результате уравнивания теод. хода, закрепляют. Наибольшая ошибка в середине хода.

СКП по формуле

Где N число сторон проектного теодолитного хода.

6. Способ промеров по створу.

Способ простой, для его выполнения на местности необходимо иметь только мерную ленту.

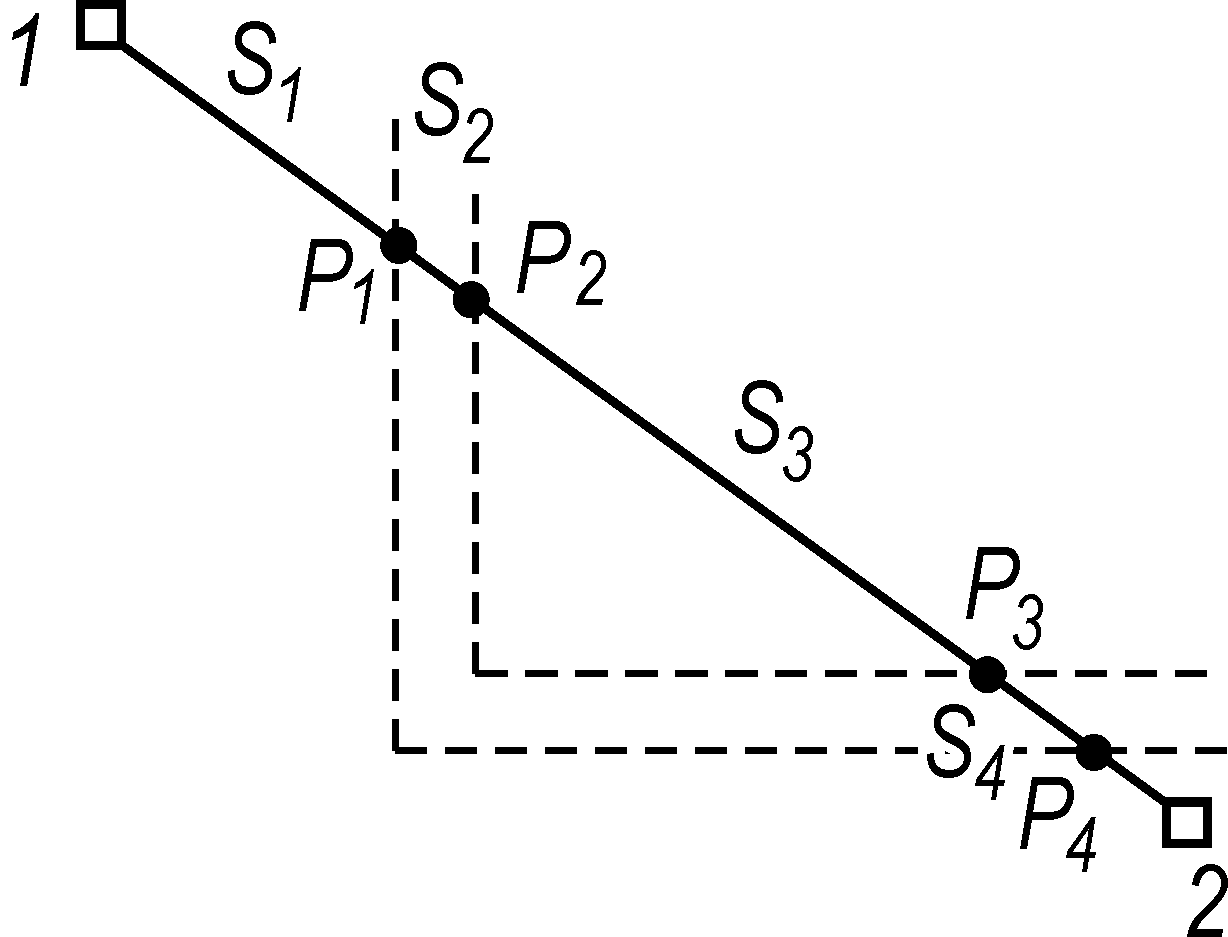

Сущность работы заключается в определении на местности положения тт. Р₁, Р₂, Р₃, Р₄ которые получаются при пересечении исходной прямой линией 1-2 линии проекта.

В качестве геод.сети для перенесения точек в натуру используют пункты разбивочной сети, а так же углы капитальных зданий и сооружений, показанных на плане. В камеральных условиях определяются отрезки S₁, S₂ и т.д. Для контроля необходимо иметь длину всего отрезка 1-2, которую обозначим S_1-2. Если S_1-2 измерен графически по плану, то допустимое расхождение в сумме измерений отрезков с длинной S_1-2 можно вычислить по формуле:

где n – число отрезков.

Когда расстояние S_1-2 определено аналитически, то

Если допустима, то ее распределяют в каждый отрезок.

Если число отрезков большое, то лучше брать не длину каждого из них, а суммарную величину S₁+ S₂; S₁+ S₂ + S₃ и т.д. Отрезки S затем можно найти путем вычитания предыдущего ???????? измерении из последующего. По отрезкам S в камеральных условиях определяют также линии местности Д.

В полевых условиях инструментально провешивают исходную линию 1-2, измеряют ее, откладывая одновременно в ее створе отрезки Д. В полученных местах забивают колья. Относительное расхождение измеренной длины с той, что получена в камеральных условиях не должна превышать 1/1500 и 1/500 длины всей линии. Если относительное расстояние допустимо, то каждую из первоначально намеченных точек передвигают вдоль опорной лини на величину поправки, пропорционально длинам промеров Д от исходного пункта. Окончательно полученные проектные точки закрепляют на местности знаками.
