НТУУ «КПИ»

К афедра приборостроения Методические указания

к лабораторной работе по дисциплине

«МП в СИ»

Лабораторная работа № 4 (2)

Работа с памятью микропроцессора КР580ВМ80 в пошаговом режиме

Составили:

Андреева Е.В.

Горовой В.И.

НТУУ «КПИ»-2007

1. Цель работы:

1.1.Изучение внутренней памяти МП (назначение основных регистров)

1.2.Изучение возможностей программы монитора «Микролаб КР580ИК80»

1.3.Изучение команд микропроцессора и режимов работы «Микролаб»

2. Теоретические сведения.

РЕГИСТРЫ МИКРОПРОЦЕССОРА

МП КР580ИК80 содержит ряд внут­ренних регистров, часть из которых может использоваться для хранения и обработки данных. Эти регистры отличаются от регулярных ячеек памяти тем, что они находятся внут­ри МП и выбираются конкретной командой, /например, команда MVI A выбирает аккумулятор/. Управление регистрами осуществляется непос­редственно /без использования шин/ управляющей логикой внутри процес­сора. Они наиболее подходят для временного хранения и хранения про­межуточных результатов.

Некоторые регистры в МП не ис­пользуются для хранения данных об­щего назначения, а выполняют спе­циальные функции. Наиболее важным из них является программный счет­чик /рис.1/. Это шестнадцатибит­ный регистр, хранящий адрес коман­ды, которая будет выполняться. Ког­да команды считываются из памяти, содержимое счетчика команд посту­пает на шину адреса. Выбираемая

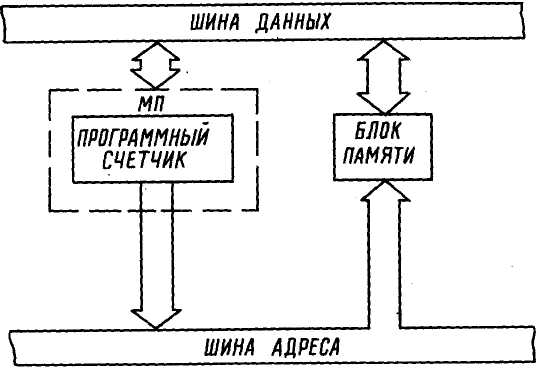

Рис.1. Работа программного счетчика

команда появляется на шине данных. Когда команда будет считана МП, содержимое счетчика увеличится на единицу и снова поступит на шину адреса, затем считывается следую­щая команда.

ПРОГРАММА МОНИТОРА "МИКРОЛАБ"

ПЗУ микролаборатории содержит программу монитора, которая считыва­ет с клавиатуры, выполняет выбранную операцию и управляет дисплеем. Микро­лаборатория все время выполняет программу монитора, за исключением случая, когда она выполняет прог­рамму пользователя.

Когда нажимается кнопка ПУСК, программа монитора заставляет процессор перейти к адресу, ука­занному на дисплее "Микролаб". Когда нажимается кнопка СБРОС, микролаборатория возвращается к программе монитора. Программа мо­нитора позволяет проверять содер­жимое регистров в шаговом режиме после выполнения каждой команды, /т.е. после каждого шага/. На третьем и четвертом индикаторах, считая справа, после выполнения каждой команды /шаговый режим/ выс­вечивается содержимое аккумулятора. Кроме того, после каждого шага команды программа монитора записы­вает содержимое регистров в спе­циальные ячейки ОЗУ. Следовательно, можно проверить содержимое регист­ров на каждом шаге, просмотрев соответствующие ячейки ОЗУ /табл.1/.

	Таблица 1
Адреса регистров МП
Адрес	Регистр
8 ЗЕВ	Аккумулятор
83ЕА	Регистр признаков
83Е9	В регистр
83Е.8	С регистр
83Е7	D регистр
83Е6	Е регистр
83Е5	Н регистр
83Е4	L регистр
83ЕЗ	Указатель стека /старший
	байт/
83Е2	Указатель стека /младший
	байт/
83Е1	Программный счетчик /старший
	байт/
83Е0	Программный счетчик /младший
	байт/

ПРОГРАММА СЧЕТА

На рис.2, показана структурная схема программы, которая "заставля­ет" ячейку памяти считать в двоич­ном коде от 0 до 255 и затем повто­рять этот счет.

Сначала один регистр /в данном случае аккумулятор/ устанавливается в 0. Затем содержимое аккумулятора переписывается в ячейку памяти с адресом 8020 и увеличивается на 1. Далее запись в ячейку памяти пов­торяется снова. В табл.2, приводит­ся листинг программы.

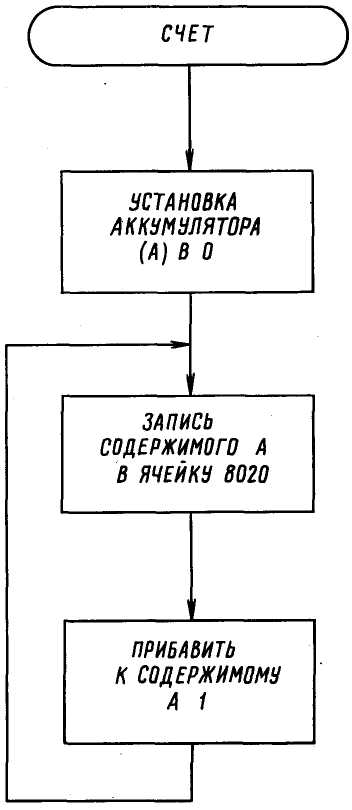

Рис.2. Структурная схема программы счета

Программа начинается с адреса 8004 вместо 8000, так что потом можно добавить несколько команд в начале программы в "Микролаб" 8000 - первая ячейка ОЗУ, следова­тельно, программа пользователя не может начинаться раньше этого ад­реса. Первая команда - MVI A,00H.

				Таблица 2
	Листинг программы счета
Адрес	Содержимое	Метки	Команды	Комментарии
8004	ЗЕ		MVI A,00H	Установка. А в "0"
8005	00
8006	32	LOOP:	STA 8020	А → ячейка памяти
8007	20
8008	80
8009	00		NOP
800А	ЗС		INR A	Прирастить А
800В	СЗ		JMP LOOP	Переход к LOOP
800С	06
800D	80

Она загружает в аккумулятор нули. Следующая команда - STA 8020пере­сылает содержимое аккумулятора в ячейку памяти 8020. Код 32 в ячей­ке с адресом 8006 указывает, что это команда STA . Когда процессор считывает этот код, он "понимает", что следующие два байта /адреса 8007 и 8008/ содержат адрес, по которому должно быть записано содержимое аккумулятора /в данном случае 8020/. Следует помнить, что байты адреса записываются в обрат­ном порядке. Эта команда не изменя­ет содержимого аккумулятора, она просто копирует данные в ячейку памяти. За командой STA идет коман­да NOP, чтобы зарезервировать мес­то для последующего использования. Следующая команда - INR A, она уве­личивает содержимое аккумулятора. Когда достигается максимальная ве­личина счета /в двоичном коде -1111 1111, в шестнадцатеричном -FF или 255 - в десятичном/, содер­жимое аккумулятора сбрасывается и дальнейший счет идет с нуля. Это обычный режим работы двоичного счетчика.

Последняя команда - переход. Эта команда возвращает программу к команде STA, адрес 8006.

Проведем эксперимент по вы­полнению описанной программы в ша­говом режиме.
