Содержание

1. Исходные данные к курсовому проекту стр.2

2. Расчёт сопротивления теплопередаче наружных ограждающих

конструкций стр.2

3. Подбор толщины утеплителя стр.5

4. Проверка тепловой инерции ограждающей конструкции стр.6

5. Теплотехнический расчет заполнения оконного проема и подбор его конструкции стр.7

6. Расчет тепловлажностного режима наружного ограждения стр.10

7. Расчет теплоустойчивости ограждающих конструкций и

помещений крупнопанельного дома с поквартирным водяным

отоплением периодического действия стр.16

8. Литература стр.23

9. Приложение

1. Исходные данные к проекту

Район строительства – г. Витебск.

Назначение помещения – жилой дом.

Режим эксплуатации помещения: нормальный.

Условия эксплуатации по СНБ 2.04.01-97 «Строительная теплотехника»: Б.

Средние температуры наружного воздуха наиболее холодных суток обеспеченностью 0,92 и наиболее холодной пятидневки обеспеченностью 0,92 для данного района строительства принимаем по таблице 4.3 СНБ 2.04.01-97:

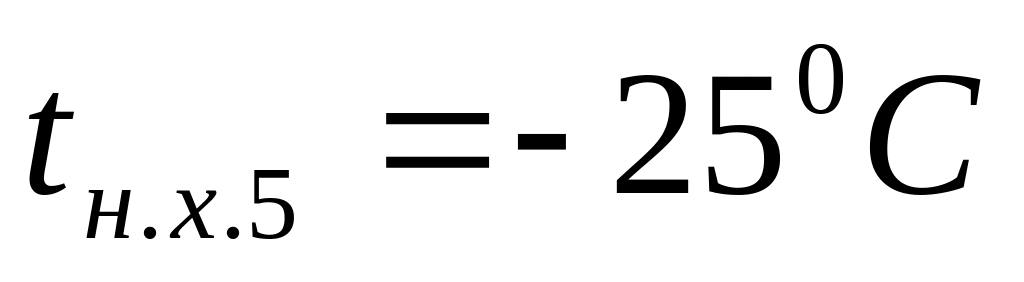

- средняя температура наиболее холодных суток

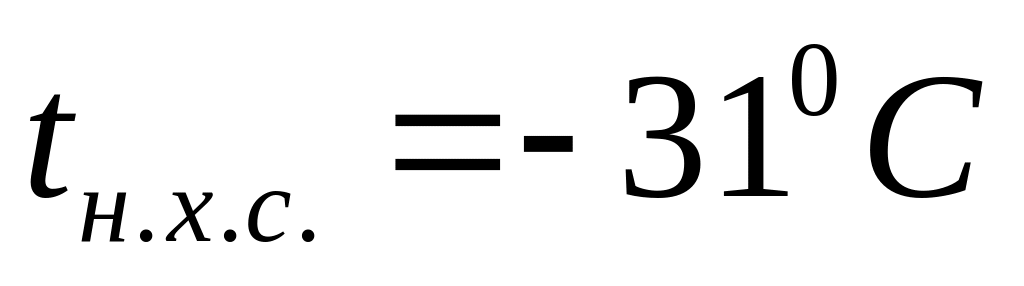

- средняя температура наиболее холодной пятидневки

Среднюю температуру наружного воздуха за отопительный период и его продолжительность следует принимать по таблице 4.4 СНБ 2.04.01-97:

- средняя температура

- продолжительность сут.

Расчетные параметры воздуха в помещениях жилых, общественных, административных и бытовых зданий и сооружений следует принимать по таблице 4.1 СНБ 2.04.01-97:

- расчетная температура воздуха ,

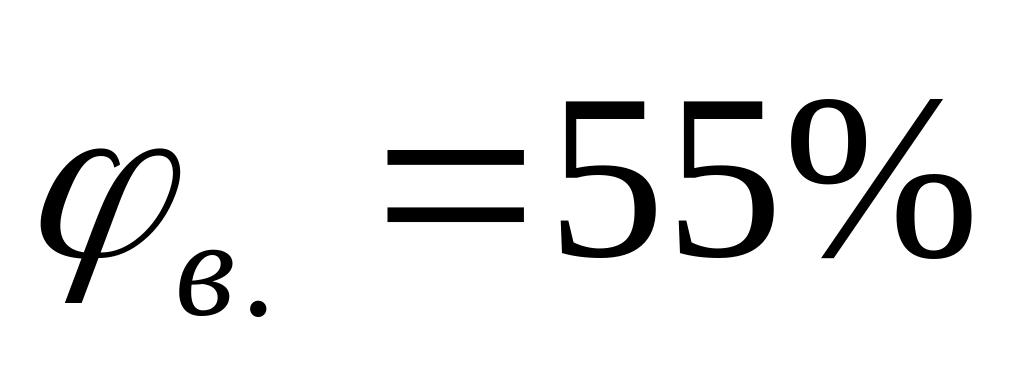

- относительная влажность воздуха .

Стоимость тепловой энергии принимаемый по действующим ценам =3,35 руб/Гдж.

Стоимость материала однослойной (теплоизоляционного слоя многослойной) ограждающей конструкции, принимаемый по действующим ценам =70 руб/м³.

Значения наибольшей из средних скоростей ветра по румбам с повторяемостью 16% и более по месяцам зимнего периода следует принимать по таблице 4.5 СНБ 2.04.01-97:

- средняя скорость ветра в январе равна 5,4 м/с

Среднюю относительную влажность наружного воздуха следует принимать по таблице 4.4 СНБ 2.04.01-97:

2.Сопротивление теплопередаче ограждающих конструкций

Сопротивление теплопередаче ограждающих конструкций, за исключением заполнений проемов и ограждающих конструкций помещений с избытками явной теплоты, следует принимать равным экономически целесообразному , определяемому по формуле (1), но не меньше требуемого сопротивления теплопередаче , определяемого по формуле (2), и не менее нормативного сопротивления теплопередаче , приведенного в таблице 5.1 СНБ 2.04.01-97.

Для данного проекта .

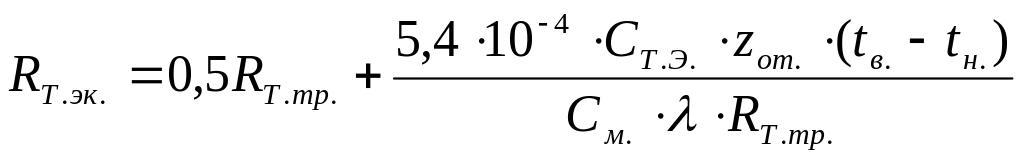

(1)

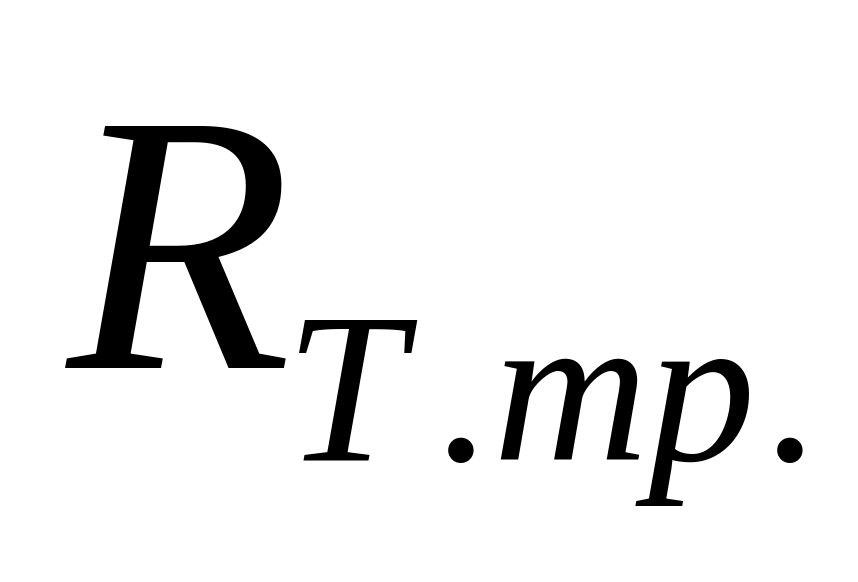

где - требуемое сопротивление теплопередаче равно:

(2)

Где - расчетная температура внутреннего воздуха, принимаемая по таблице 4.1 СНБ 2.04.01-97, ,

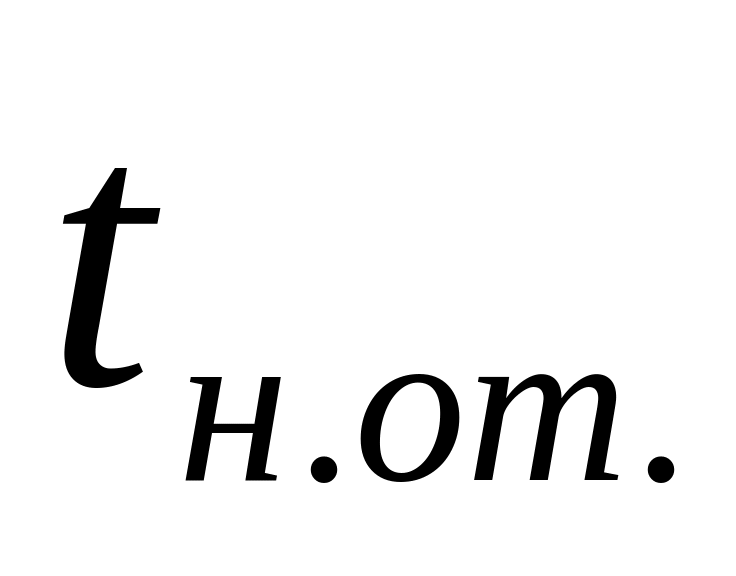

- расчетная температура наружного воздуха, принимаемая по таблице 4.4 СНБ 2.04.01-97 с учетом тепловой инерции D ограждающих конструкций по таблице 5.2 СНБ 2.04.01-97, ,

n - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по таблице 5.3 СНБ 2.04.01-97( для наружных стен n=1);

- коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по таблице 5.4 СНБ 2.04.01-97. ;

- расчетный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимаемый по таблице 5.5 СНБ 2.04.01-97. Для наружных стен ,

- стоимость тепловой энергии принимаемый по действующим ценам, руб/Гдж.,

- продолжительность отопительного периода, принимаемая по таблице 4.4 СНБ 2.04.01-97, сут.,

- средняя за отопительный период температура наружного воздуха, принимаемая по таблице 4.4 СНБ 2.04.01-97, ,

- стоимость материала однослойной (теплоизоляционного слоя) или многослойной ограждающей конструкции, принимаемый по действующим ценам, руб/м³,

- коэффициент теплопроводности материала однослойной (теплоизоляционного слоя) или многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, принимаемый по обязательному приложению А.

По приложению А СНБ 2.04.01-97 составляем таблицу теплотехнических показателей используемых строительных материалов:

Таблица№1

№	Наименование материала и плотность ρ, кг/м3	Режим эксплуатации	δi, м	Теплотехнические показатели			Ri
				λ, Вт/м0С	Ѕ, Вт/м0С	μ, мг/м*ч*П
1	ж/б ρ=2500 кг/м3	Б	0,08	2,04	19,7	0,03	0,04
2	Пенополистерол ρ=20 кг/м3	Б	0,13	0,053	0,345	0,05	2,45
3	ж/б ρ=2500 кг/м3	Б	0,06	2,04	19,7	0,03	0,03
4	Гипсобетон, ρ=1200 кг/м3	А	0,12	0,41	6,01	0,098	0.293

Рассчитываем требуемое сопротивление теплопередаче. Принимаем тепловую инерцию конструкции стены 1,5<D<4. Тогда за расчетную температуру наружного воздуха принимаем среднюю температуру наиболее холодных суток обеспеченностью 0.92:

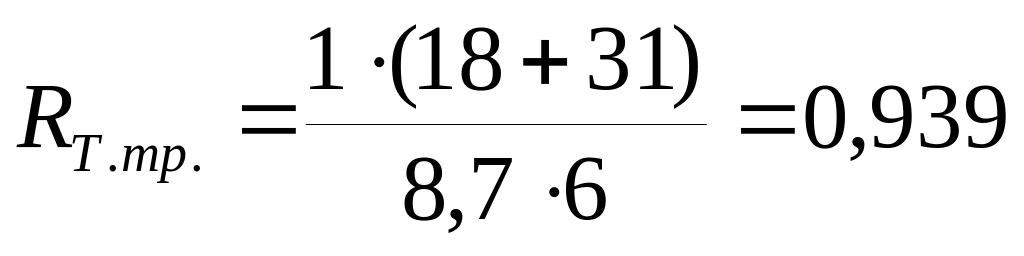

Рассчитываем экономически целесообразное сопротивление теплопередаче:

Анализируя полученные данные, имеем:

R_{T НОРМ} <R_TЭК

Именно это значение сопротивления теплопередачи R _TЭК мы и будем использовать в последующих расчетах.
