1.

Вольт-амперная характеристика (ВАХ) p-n-перехода представляет собой зависимость тока от величины и полярности приложенного напряжения и описывается выражением:

где I₀ – тепловой обратный ток p-n-перехода; Uд – напряжение на p-n-переходе; jт = k T/ q – тепловой по­тенциал, равный контактной разности потенциалов (jк) на границе p-n-перехода при отсутствии внешнего напряжения (при T = 300 К,  jт = 0,025 В); k – постоянная Больцмана; T – абсолютная темпе­ратура; q  –заряд электрона.

2. Полупроводниковый диод -  полупроводниковый прибор с одним электрическим переходом и двумя выводами (электродами). В отличие от других типов диодов, принцип действия полупроводникового диода основывается на явлении p-n-перехода.

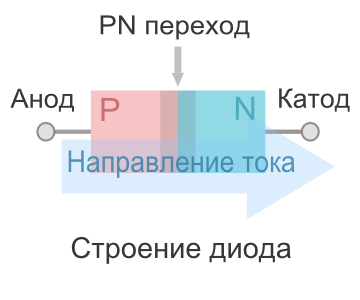

Полупроводниковый диод - самый простой полупроводниковый прибор, состоящий из одного PN перехода. Основная его функция - это проводить электрический ток в одном направлении, и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.

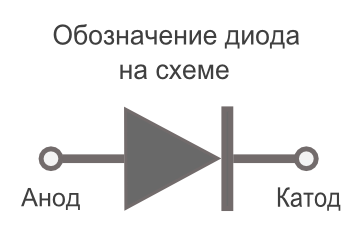

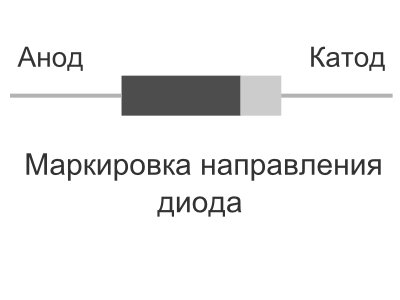

На стыке соединения P и N образуется PN-переход (PN-junction). Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод. Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

3.Применение диодов. Диоды являются одними из самых распространенных электронных компонентов. Они присутствуют практически во всех электронных приборах, которые мы ежедневно используем – от мобильного телефона до его зарядного устройства. В этой статье рассмотрим основные типы электронных схем, в которых диоды нашли свое применение.

Применение: а. Нелинейная обработка аналоговых сигналов: В связи с тем, что диоды относятся к элементам нелинейного типа, они применяются в детекторах, логарифматорах, экстрематорах, преобразователях частоты и в других устройствах, в которых предполагается нелинейная обработка аналоговых сигналов. В таких случаях диоды используют или как основные рабочие приборы – для обеспечения прохождения главного сигнала, или же в качестве косвенных элементов, например в цепях обратной связи. Указанные выше устройства значительно отличаются между собой и используются для разных целей, но применяемые диоды в каждом из них занимают очень важное место.

б. Выпрямители: Устройства, которые используются для получения постоянного тока из переменного называются выпрямителями. В большинстве случаев они включают в себя три главных элемента – это силовой трансформатор, непосредственно выпрямитель (вентиль) и фильтр для сглаживания. Диоды применяют в качестве вентилей, так как по своим свойствам они отлично подходят для этих целей.

в. Стабилизаторы: Устройства, которые служат для реализации стабильности напряжения на выходе источников питания, называются стабилизаторами. Они бывают разных видов, но каждый из них предполагает применение диодов. Эти элементы могут использоваться либо в цепях, отвечающих за опорные напряжения, либо в цепях, которые служат для коммутации накопительной индуктивности.

г. Ограничители: Ограничители – это специальные устройства, используемые для того, чтобы ограничивать возможный диапазон колебания различных сигналов. В цепях такого типа широко применяются диоды, которые имеют прекрасные ограничительные свойства. В сложных устройствах могут использоваться и другие элементы, но большинство ограничителей базируются на самых обычных диодных узлах стандартного типа.

д. Устройства коммутации: Диоды нашли применение и в устройствах коммутации, которые используются для того, чтобы переключать токи или напряжения. Диодные мосты дают возможность размыкать или замыкать цепь, которая служит для передачи сигнала. В работе применяется некоторое управляющее напряжение, под воздействием которого и происходит замыкание или размыкание. Иногда управляющим может быть сам входной сигнал, такое бывает в самых простых устройствах.

е. Логические цепи: В логических цепях диоды применяются для того, чтобы обеспечить прохождение тока в нужном направлении (элементы «И», «ИЛИ»). Подобные цепи используются в схемах аналогового и аналогово-цифрового типа. Здесь перечислены только основные устройства, в которых применяются диоды, но существует и много других, менее распространенных.

4. Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке. Примеры внешнего вида стабилитронов приведены на рис. 1.

Параметры: Напряжение стабилизации — значение напряжения на стабилитроне при прохождении заданного тока стабилизации. Пробивное напряжение диода, а значит, напряжение стабилизации стабилитрона зависит от толщины p-n-перехода или от удельного сопротивления базы диода. Поэтому разные стабилитроны имеют различные напряжения стабилизации (от 3 до 400 В).

Температурный коэффициент напряжения стабилизации — величина, определяемая отношением относительного изменения температуры окружающей среды при постоянном токе стабилизации. Значения этого параметра у различных стабилитронов различны. Коэффициент может иметь как положительные так и отрицательные значения для высоковольтных и низковольтных стабилитронов соответственно. Изменение знака соответствует напряжению стабилизации порядка 6В.

Дифференциальное сопротивление — величина, определяемая отношением приращения напряжения стабилизации к вызвавшему его малому приращению тока в заданном диапазоне частот.

Максимально допустимая рассеиваемая мощность — максимальная постоянная или средняя мощность, рассеиваемая на стабилитроне, при которой обеспечивается заданная надёжность.

Минимально допустимый ток стабилизации - минимальный ток, при котором гарантируется ввод p-n-перехода стабилитрона в режим устойчивого пробоя и, как следствие, стабильное значение напряжения стабилизации. При малых обратных токах стабилитрон работает на начальном участке вольт-амперной характеристики, где значение обратного напряжения неустойчиво и может колебаться в пределах от нуля до напряжения стабилизации.

Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.

Феррорезонансные стабилизаторы: Один из самых старых типов стабилизаторов напряжения. Были разработаны в середине 60 годов прошлого века, действие их основано на использовании явления магнитного насыщения ферромагнитных сердечников трансформаторов или дросселей. Применялись такие устройства для стабилизации напряжения питания бытовой техники.

Электромеханические стабилизаторы: В 60-80-е годы прошлого века для регулирования напряжения применялись автотрансформаторы с ручным регулированием выходного напряжения, вследствие чего приходилось постоянно следить за прибором, показывающим выходное напряжение (стрелочный или светящаяся линейка) и, при необходимости, вручную выставлять номинальное. В настоящее время коррекция выходного напряжения осуществляется автоматически, с помощью электродвигателя с редуктором.

Стабилизаторы ступенчатого регулирования: Наиболее широкий класс стабилизаторов, обеспечивающих поддержание выходного напряжения с определенной точностью в широких пределах входного напряжения. Принцип стабилизации основан на автоматическом переключении секций трансформатора с помощью силовых ключей (реле, тиристоров, симисторов). В силу ряда достоинств, ступенчатые корректоры напряжения нашли наибольшее распространение на рынке стабилизаторов.

5. Биполярный транзистор - электронный полупроводниковый прибор, один из типов транзисторов, предназначенный для усиления, генерирования и преобразования электрических сигналов. Транзистор называется биполярный, поскольку в работе прибора одновременно участвуют два типа носителей заряда – электроны и дырки. Этим он отличается от униполярного(полевого) транзистора, в работе которого участвует только один тип носителей заряда.

6. Режимы работы биполярного транзистора.

Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) U_ЭБ>0;U_КБ<0 (для транзистора p-n-p типа, для транзистора n-p-n типа условие будет иметь вид U_ЭБ<0;U_КБ>0);

Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ.нас) и коллектора (IК.нас).

Режим отсечки

В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты). Режим отсечки транзистора получается тогда, когда эмиттерный и коллекторный р-n-переходы подключены к внешним источникам в обратном направлении. В этом случае через оба р-n-перехода протекают очень малые обратные токи эмиттера (IЭБО) И коллектора (IКБО). Ток базы равен сумме этих токов и в зависимости от типа транзистора находится в пределах от единиц микроампер — мкА (у кремниевых транзисторов) до единиц миллиампер — мА (у германиевых транзисторов).

Барьерный режим

В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с егоколлектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет из себя своеобразный диод, включенный последовательно с токозадающим резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, нечувствительностью к параметрам транзисторов.

7. Простейшие модели биполярного транзистора в режиме большого сигнала (активный режим, режимы отсечки и насыщения). Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) U_ЭБ>0;U_КБ<0 (для транзистора p-n-p типа, для транзистора n-p-n типа условие будет иметь вид U_ЭБ<0;U_КБ>0);

Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ.нас) и коллектора (IК.нас).
