6. Оформление иллюстраций

1. Все иллюстрации (графики, схемы, чертежи, фотографии и т. д.) именуются в пояснительной записке рисунками. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его. Иллюстрации должны выполняться в соответствии с требованиями стандартов

Количество иллюстраций должно быть достаточным для пояс­нения излагаемого материала.

Иллюстрации, за исключением иллюстраций приложений, сле­дует нумеровать арабскими цифрами сквозной нумерацией. Если ри­сунок один, то он обозначается «Рисунок 1».

Иллюстрации каждого приложения обозначают отдельной ну­мерацией арабскими цифрами с добавлением перед цифрой обозна­чения, например: «Рисунок А.З».

Допускается нумерация иллюстраций в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и поряд­кового номера иллюстрации, разделенных точкой, например: «Рису­нок 1.1».

На каждую иллюстрацию делают ссылку в тексте по типу «... в соответствии с рисунком 2.1» при сквозной нумерации и «... в соот­ветствии с рисунком 2.1» при нумерации в пределах раздела.

ЕСКД.

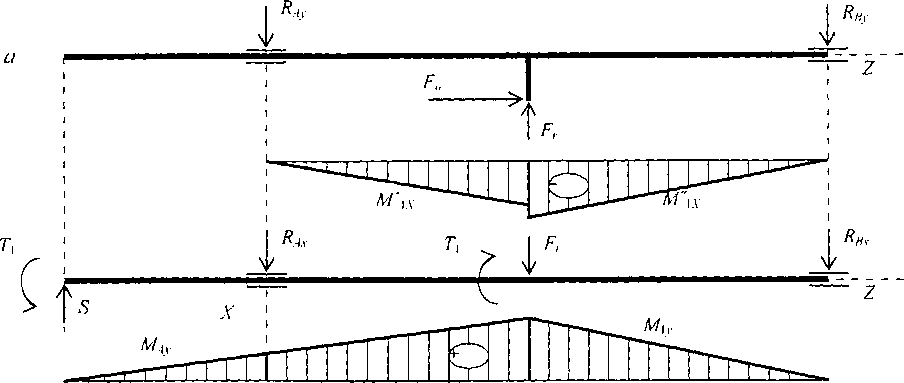

а- в вертикальной плоскости; б - в горизонтальной плоскости Рисунок 2.1 - Схема нагружения вала редуктора

2. Иллюстрации, при необходимости, могут иметь поясни­тельные данные (подрисуночный текст). Слово «рисунок» и наиме­нование помещают после пояснительных данных.

На листах графической части наименование помещают над ил­люстрацией, а поясняющие данные под ней.

3. Иллюстрации должны быть расположены так, чтобы их было удобно рассматривать без поворота записки или с поворотом по часовой стрелке.

4. Иллюстрации в виде диаграмм, схем, чертежей выполняют черной тушью или чернилами (пастой) на бумаге записки или мил­лиметровке. Иллюстрации могут быть изготовлены на множительных аппаратах или в компьютерном исполнении. На одном листе можно располагать несколько иллюстраций. Размер иллюстраций не должен превышать размеров формата АЗ (297x420 мм). В случае использова­ния в качестве иллюстрации осциллограмм, записей самописцев, по­лученных на приборах, длина их не должна превышать одного цикла исследуемого процесса.

5. Иллюстрации, характеризующие внешний вид объекта ис­следований, экспериментальной установки, приемов сборки, монта­жа, транспортировки, представляются в виде фотографий. Фотогра­фии размещаются на листах формата А4.

Допускается иллюстрационный материал помещать в приложении.
