Качественный режим регулирования централизованного теплоснабжения.
Заключается в регулировании отпуска теплоты за счет изменения температуры ТН на входе в прибор при сохранении постоянным количества (расхода) ТН, подаваемого в регулируемую установку.
При автоматизации абонентских вводов осн.применение в городах получило центральное качественное регулирование, дополняемое на ГТП или МТП количественным.
Преимущество:Стабильный гидравлический режим тепловых сетейНедостатки:
1.Низкая надежность источников пиковой тепловой мощности
2.Необходимость применения дорогостоящих методов обработки подпиточной воды
3.Повышенный температурный график для компенсации отбора воды на ГВС и связанное с этим снижение выработки э/э на тепловом потреблении
4.Большое транспортное запаздывание (тепловая инерционность) регулирования тепловой нагрузки системы теплоснабжения
5.Высокая интенсивность коррозии трубопроводов из-за работы систем теплоснабжения большую часть отопительного периода с температурами ТН 60-85 гр.С
6.Колебания температуры внутреннего воздуха, обусловленные влиянием нагрузки ГВС на работу систем отопления и различным соотношением нагрузок ГВС и отопления у абонентов
7.Снижение качества теплоснабжения при регулировании температуры ТН по средней за несколько часов т-ре наружного воздуха, что приводит к колебаниям т-ры внутр. воздуха
8.При переменной т-ре сетевой воды существенно осложняется эксплуатация компенсаторов
Регулирование тепловых процессов производят с помощью температурных графиков отпуска теплоты. Эти графики (или таблицы) устанавливают связь текущих температур воды в системах отопления t1 и t2 и в тепловых сетях в зависимости от температуры наружного воздуха.

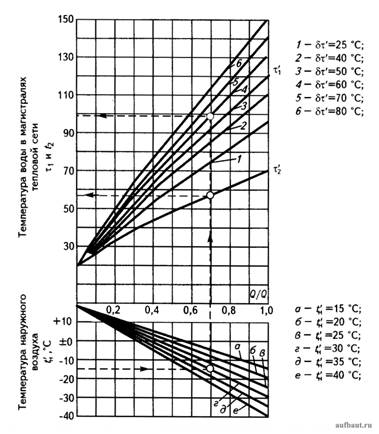

График температуры воды в подающих и обратных магистралях тепловой сети при качественном регулировании отопительной нагрузки:
Условия работы вл (обрыв провода, гололёдообразование, вибрация и пляска проводов, Механические, химические и электродинамические воздействия)
Количественный режим регулирования централизованного теплоснабжения.
В водяных системах центрального теплоснабжения(СЦТ) принципиально возможно использовать три метода центрального регулирования:1)Качественный, заключающийся в регулировании отпуска теплоты за счет изменения температуры теплоносителя на входе в прибор при сохранении постоянным количества теплоносителя, подаваемого в регулируемую установку2)количественный. Заключающийся в регулировании отпуска теплоты путем изменения расхода теплоносителя при постоянной температуре его на входе в регулир-ю установку3)качественно-количественный, заключ в регулировании отпуска теплоты посредством одновременного изменения расхода G и температуры теплоносителя t.
Центральное количественное регул-е уступает качественному в отношении стабильности теплового режима отопительных установок.
Вследствии переменного расхода воды в сети расход э\э на перекачку при колич регул меньше чем при кач.

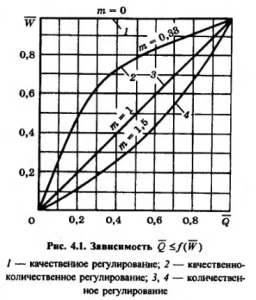

Для всех систем регулир-я действительны след зависимости: Q=Wδt=k▲t, W=Qm, Q=W1\m
При качеств регулир т.е. при const расходе сетевой воды m=0, W=1Q=δt
При колич m≥1Q≥W
При кач-колич 0≤m≤1Q≤ W
