Конструктивные особенности вл, опоры воздушных линий
Электрической воздушной линией электропередачи называется устройство для передачи электрической энергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изоляторов и арматуры к опорам или кронштейнам инженерных сооружений. Главные элементы воздушной ЛЕП:
провода, которые служат для передачи электроэнергии;
грозозащитные тросы для защиты от атмосферных перенапряжений (грозовых разрядов). Они монтируются в вехрней части опор;
опоры, поддерживающие провода и тросы на определенной высоте над поверхностью;
изоляторы, изолирующие провода от тела опоры;
арматура, при помощи которой провода закрепляются на изоляторах, а изоляторы на опоре.
По конструктивному исполнению различают одноцепные и двухцепные ЛЕП. Под цепью понимают три провода (трехфазная цепь) одной ЛЕП.
Конструктивная часть ВЛЕП характеризуется типами опор, длинами проле-тов, габаритными размерами, конструкцией фазы и типами гирлянд изоляторов.
П
о
типу опоры ВЛЕП делятся на промежуточные
и анкерные. Промежуточные и анкерные
различаются способом подвески проводов.
На промежуточной опоре провод подвешивается
с помощью поддерживающих гирлянд
изоляторов. На анкерных опорах провода
закреплены жестко и натянуты до заданного
тяжения при помощи натяжной гирлянды
изоляторов (см. рис. 3.1).
По назначению различают опоры угловые, концевые, специального назначения.
По материалу опор различают деревянные (до 220 кВ), железобетонные (35 – 330 кВ) и металлические (35 кВ и выше).
На ВЛЕП применяют голые провода и тросы. Находясь на открытом воздухе, они подвергаются атмосферным воздействиям. Поэтому материал проводов, кроме хорошей проводимости, должен быть устойчивым к коррозии, обладать механической прочностью. Для проводов применяют следующие материалы:
медь;
алюминий;
сталь;
сплавы алюминия и меди с другими металлами (железом, магнием, кремнием).
Провода ВЛЕП располагают на опоре различными способами:
на одноцепных опорах – треугольником или горизонтально (рис. 3.2, а, б);
на двухцепных опорах – обратной елкой или шестиугольником в виде “бочки” (рис. 3.2, в, г).
Качественный режим регулирования централизованного теплоснабжения.
Условия работы ВЛ (обрыв провода, гололёдообразование, вибрация и пляска проводов, Механические, химические и электродинамические воздействия)
Количественный режим регулирования централизованного теплоснабжения.
Изоляторы и линейная арматура ВЛ.

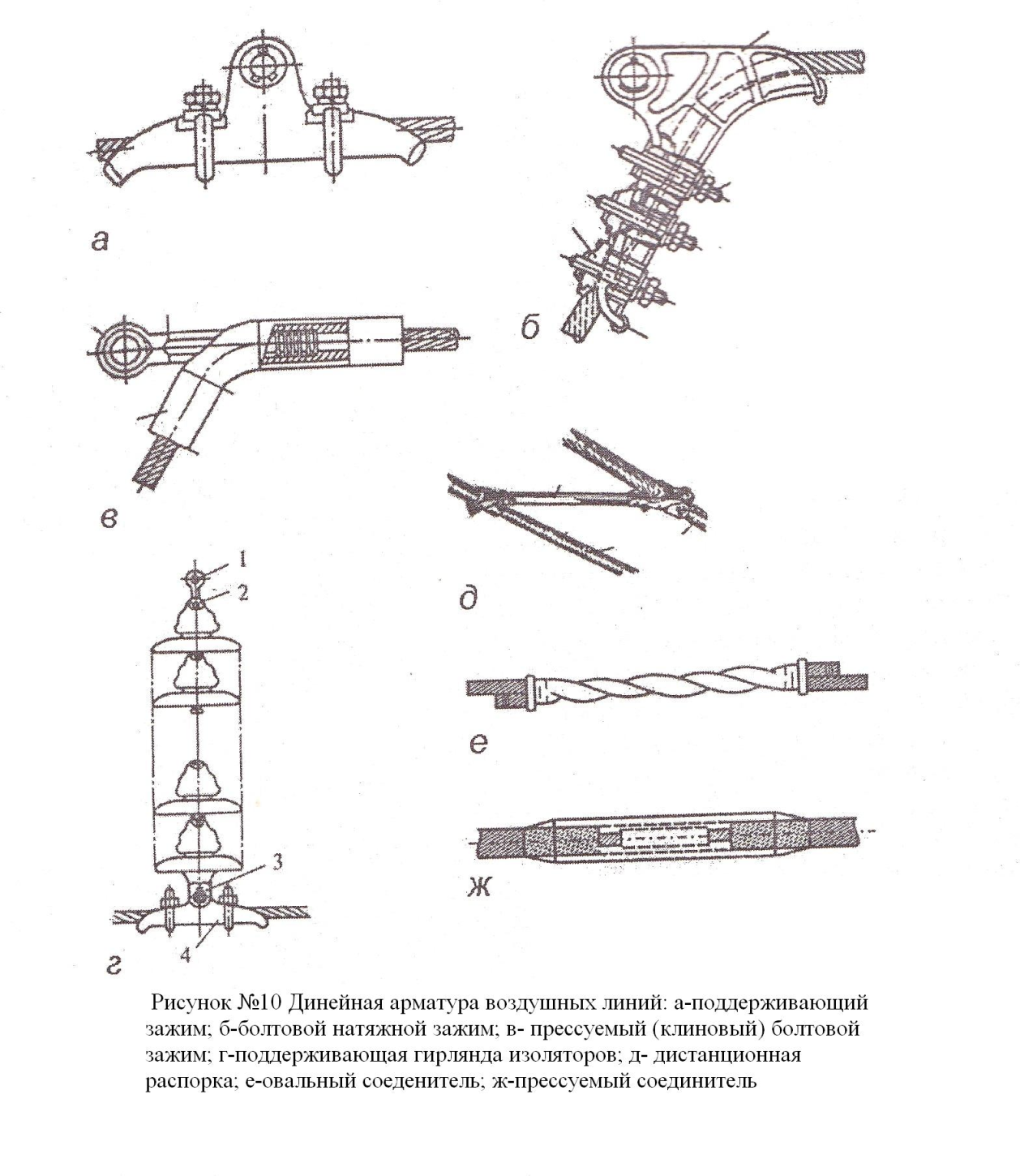

Линейная арматура предназначена для закрепления проводов к изоляторам и тросов к опорам и содержит следующие основные элементы: зажимы, соединители, дистанционные распорки и др. (рис. 10). Поддерживающие зажимы применяют для подвески и закрепления проводов ВЛ на промежуточных опорах с ограниченной жесткостью заделки (рис. 10, а). На анкерных опорах для жесткого крепления проводов используют натяжные гирлянды и зажимы — натяжные и клиновые (рис. 10, б, в). Сцепная арматура (серьги, ушки, скобы, коромысла) предназначена для подвески гирлянд на опорах. Поддерживающая гирлянда (рис. 10, г) закрепляется на траверсе промежуточной опоры с помощью серьги 1, вставляемой другой стороной в шапку верхнего подвесного изолятора 2. Ушко 3 используется для прикрепления к нижнему изолятору гирлянды поддерживающего зажима 4. Дистанционные распорки (рис. 10, д), устанавливаемые в пролетах линий 330 кВ и выше с расщепленными фазами, предотвращают схлестывание, соударения и закручивание отдельных проводов фаз. Соединители применяются для соединения отдельных участков провода с помощью овальных или прессующих соединителей (рис. 10, е, ж). В овальных соединителях провода либо скручиваются, либо обжимаются; в прессуемых соединителях, применяемых для соединения сталеалюминевых проводов больших сечений, стальная и алюминиевые части опрессовываются отдельно.

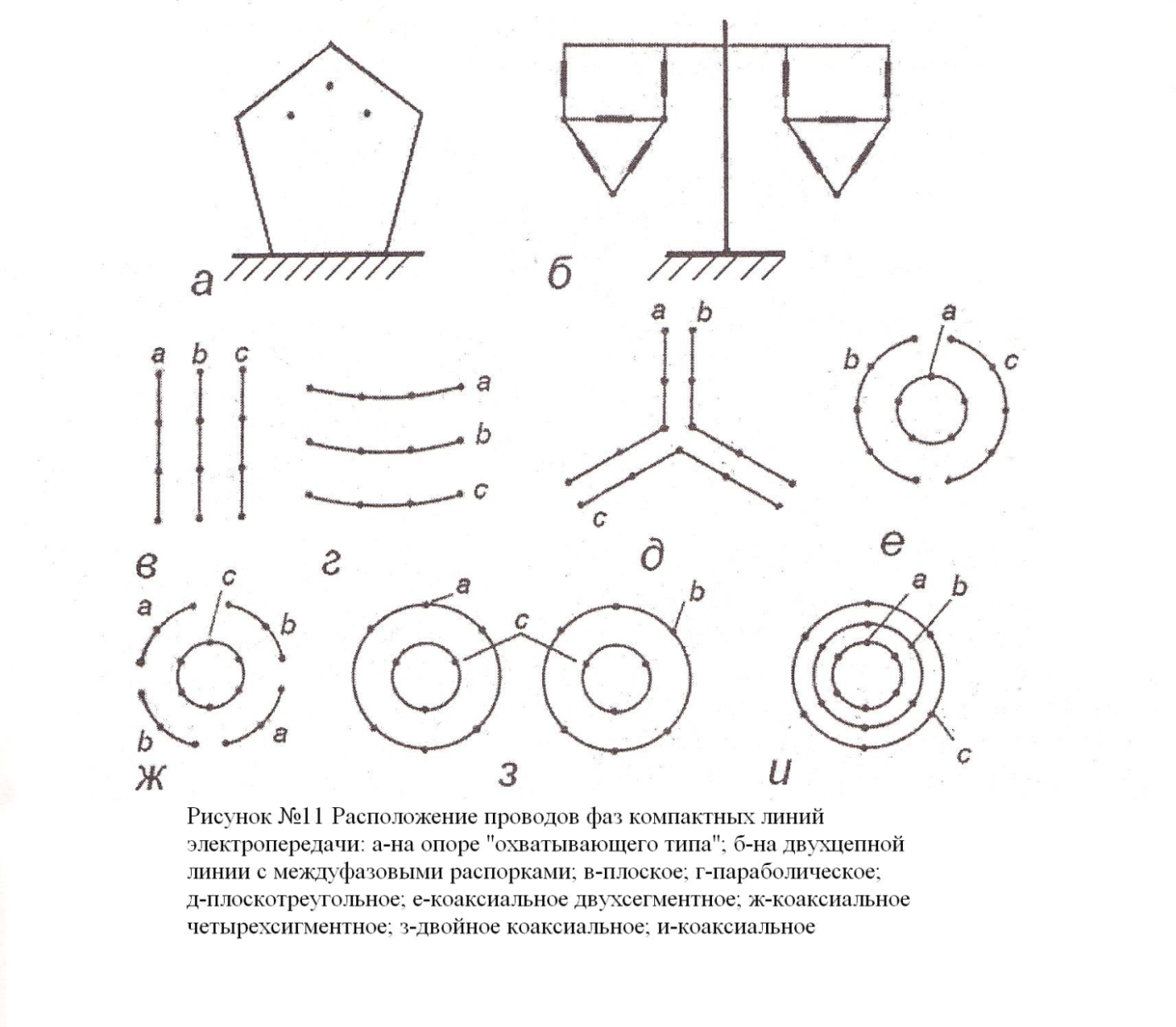

Результатом развития техники передачи ЭЭ на дальние расстояния являются различные варианты компактных ЛЭП, характеризующиеся меньшим расстоянием между фазами и, как следствие, меньшими индуктивными сопротивлениями и шириной трассы линии (рис. 11). При использовании опор “охватывающего типа” (рис. 11, а) уменьшение расстояния достигается за счет расположения всех фазных расщепленных конструкций внутри “охватывающего портала” или по одну сторону от стойки опор (рис. 11, б). Сближение фаз обеспечивается с помощью междуфазных изоляционных распорок. Предложены различные варианты компактных линий с нетрадиционными схемами расположения проводов расщепленных фаз (рис. 11, в—и). Кроме уменьшения ширины трассы на единицу передаваемой мощности, компактные линии могут быть созданы для передачи повышенных мощностей (до 8—10 ГВт); такие линии вызывают меньшую напряженность электрического поля на уровне земли и обладают рядом других технических достоинств.
К компактным линиям относятся также управляемые самокомпенсирующиеся линии и управляемые линии с нетрадиционной конфигурацией расщепленных фаз. Они представляют собой двухцепные линии, в которых попарно сдвинуты одноименные фазы разных ценен. При этом к цепям подводятся напряжения, сдвинутые на определенный угол. За счет режимного изменения с помощью специальных устройств угла фазного сдвига осуществляется управление параметрами линии.
Изоляторы воздушных линий. Изоляторы предназначены для изоляции и крепления проводов. Изготавливаются они из фарфора и закаленного стекла — материалов, обладающих высокой механической и электрической прочностью и стойкостью к атмосферным воздействиям. Существенным достоинством стеклянных изоляторов является то, что при повреждении закаленное стекло рассыпается. Это облегчает нахождение поврежденных изоляторов на линии.
По конструкции, способу закрепления на опоре изоляторы разделяют на штыревые и подвесные. Штыревые изоляторы (рис. 9, а, б) применяются для линий напряжением до 10 кВ и редко (для малых сечений) — 35 кВ. Они крепятся к опорам при помощи крюков или штырей. Подвесные изоляторы (рис.9, в) используются на ВЛ напряжением 35 кВ и выше. Они состоят из фарфоровой или стеклянной изолирующей части 1, шапки из ковкого чугуна 2, металлического стержня 3 и цементной связки 4. Изоляторы собираются в гирлянды (рис. 10, г): поддерживающие на промежуточных опорах и натяжные на анкерных. Количество изоляторов в гирлянде зависит от напряжения, типа и материала опор, загрязненности атмосферы. Например, в линии 35 кВ — 3—4 изолятора, 220 кВ — 12— 14; на линиях с деревянными опорами, обладающих повышенной грузоподъемностью, количество изоляторов в гирлянде на один меньше, чем на линиях с металлическими опорами; в натяжных гирляндах, работающих в наиболее тяжелых условиях, устанавливают на 1—2 изолятора больше, чем в поддерживающих.
Разработаны и проходят опытную промышленную проверку изоляторы с использованием полимерных материалов (рис. 9, г, д). Они представляют собой стержневой элемент из стеклопластика, защищенный покрытием с ребрами из фторопласта или кремнеорганнческой резины. Стержневые изоляторы по сравнению с подвесными имеют меньший вес и стоимость, более высокую механическую прочность, чем из закаленного стекла. Основная проблема — обеспечить возможность их длительной (более 30 лег) работы.
