2.2. Описание аппарата иму-3 для измерения мощности уз волны.

Аппарат предназначен для оценки интенсивности УЗ волны в пределах до 26Вт/см². Лицевая сторона аппарата представлена на рис.5. Принципиальная схема – на рис.6.

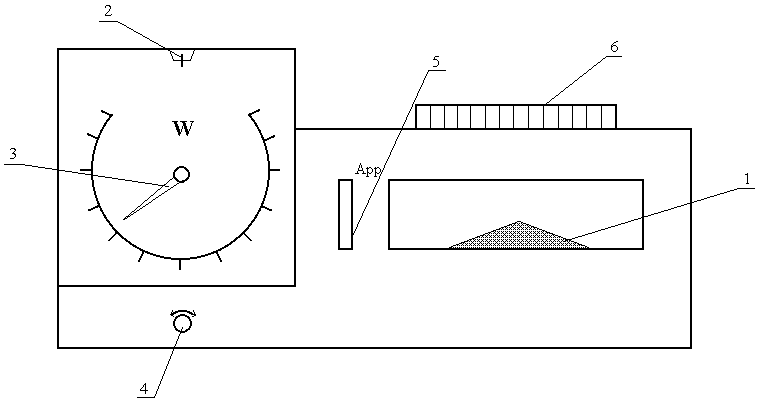

Рис. 5. Лицевая сторона аппарата ИМУ-3.

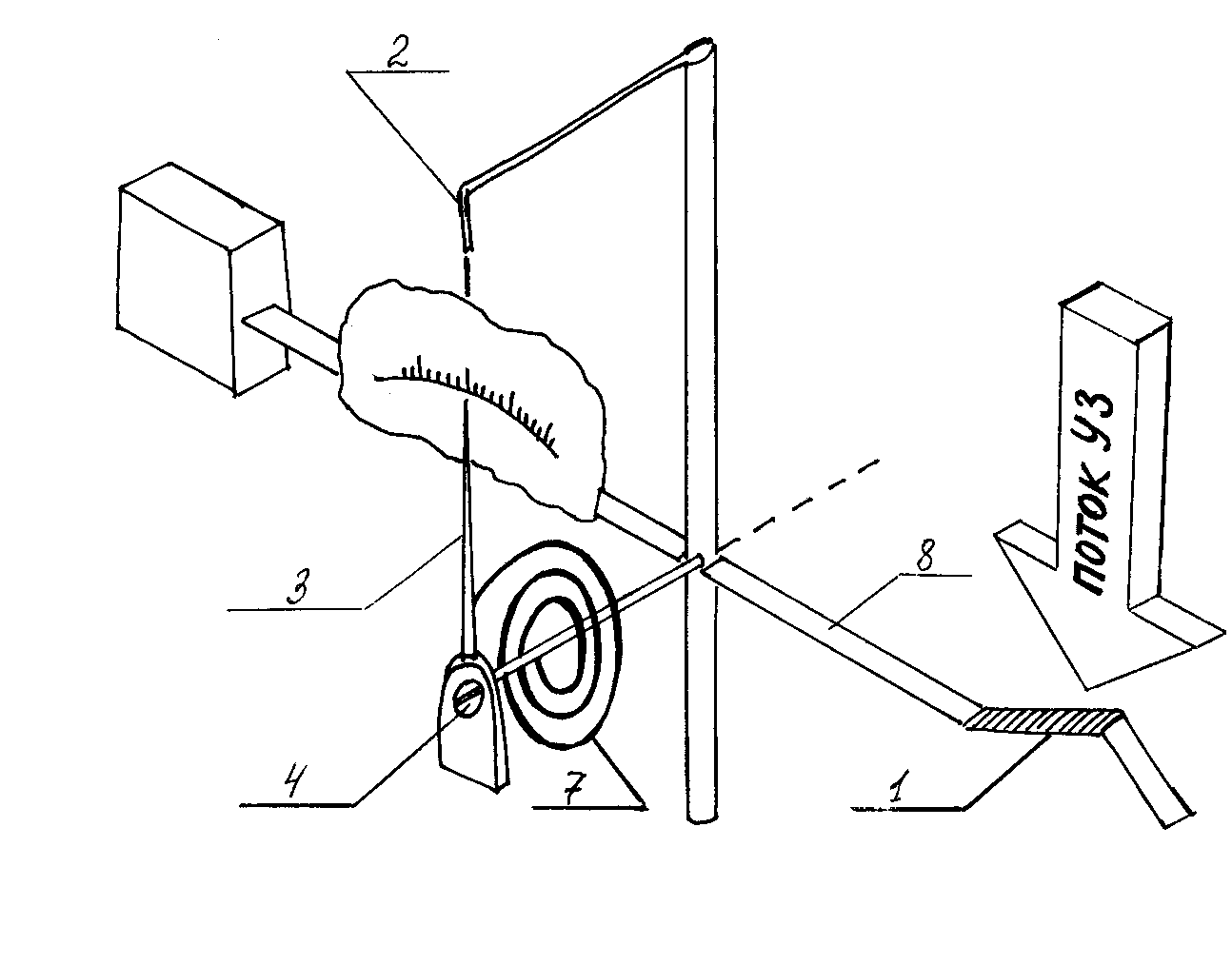

Рис. 6.Принципиальная схема аппарата ИМУ-3.

1 – призмовидная чашечка,

2 – контрольная стрелка с контрольной меткой,

3 – отсчетная стрелка,

4 – ручка установочного винта,

5 – ручка фиксатора коромысла, арретира,

6 – крышка,

7 – компенсаторная пружина,

8 – коромысло.

Принцип действия аппарата аналогичен работе весов.

В основе измерения интенсивности УЗ волны лежит механическое действие ультразвука. Повышение давления, возникающее при распространении УЗ, смещает призмообразную чашечку (1) от равновесного положения. При этом отклоняется контрольная стрелка (2) от контрольной метки, поскольку между чашечкой и стрелкой существует жесткая связь. Для достижения прежнего равновесного положения используется компенсаторная пружина (7). Чем выше давление, создаваемое УЗ, тем сильнее отклоняется от положения равновесия контрольная стрелка, а значит на больший угол нужно завернуть компенсаторную пружину для установления прежнего равновесного положения. Угол поворота пружины оценивается по отклонению отсчетной стрелки (3), поскольку она жестко скреплена с концом компенсаторной пружины.

Угол закручивания компенсаторной пружины пропорционален интенсивности УЗ. Поэтому шкала, показывающая этот угол, градуирована в единицах интенсивности.

Подготовка и порядок работы.

1. Ручку фиксатора (арретира) коромысла (5) установите в верхнее положение.

2. Вращением ручки установочного винта (4) совместите контрольную стрелку (2) с контрольной меткой.

3. Откройте крышку (6). Излучатель УЗ внести в воду.

4. Плавно поворачивайте ручку отсчетной стрелки (3) до полного совмещения стрелки (2) с контрольным штрихом.

5. Запишите показания отсчетной стрелки.

6. После измерения ручку арретира (5) установите в прежнее нижнее положение.

2.2.1.Задание: измерить интенсивность уз волны при разных режимах работы аппарата узт-1,01.

1. Измерить интенсивность УЗ волны в непрерывном режиме генерации, установив разную интенсивность переключателями «ИНТЕНСИВНОСТЬ ВТ/СМ²». Сравнить полученный результат с предполагаемым, указанным на передней панели прибора.

2. Измерить интенсивность в импульсном режиме генерации на максимальной мощности при разной длительности импульса: 2, 4, 10мс. Построить график зависимости мощности от длительности. Сделать вывод.

Вопросы выходного контроля

1. Объяснить необходимость масляной прослойки между ультразвуковым излучателем и поверхностью тела.

2. Будет ли наблюдаться увеличение скорости диффузии чернил, если УЗ излучатель держать над поверхность воды?

3. Каково назначение электронного блока аппарата для УЗ-терапии?

4. Что является основным элементом УЗ излучателя?

5. На каком явлении основана регистрация ультразвука на экране осциллографа?

6. В чем заключается принципиальное различие теплового эффекта при нагревании от грелки и при прохождении УЗ?
