Порядок проведения лабораторной работы

Для проведения занятия студенты под руководством студента инструктора на рабочем месте изучает цель данной работы, устройство лабораторной установки и порядок проведения эксперимента.

Далее под контролем преподавателя или сотрудника лаборатории группа проводит эксперимент. После выполнения экспериментальной части оформляются отчеты и представляются для защиты преподавателю.

Схема и описание устройства установки

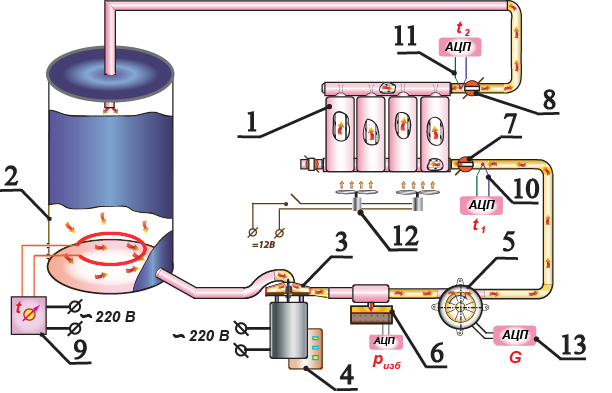

Рисунок 21 - Схема установки

Установка состоит из экспериментального участка, представляющего собой четыре секции бытового радиатора отопления 1 (рисунок 21).

Теплоноситель, в качестве которого используется дистиллированная вода, подается в радиатор из расходного бака 2 с помощью центробежного насоса 3. Режим работы насоса задается блоком управления 4. Расход теплоносителя измеряется расходомером 5, а давление в нагнетающей магистрали - пьезоэлектрическим датчиком 6. На подающей магистрали перед радиатором установлен вентиль 7, за радиатором на входе в сливную магистраль вентиль 8. Теплоноситель в баке 2 нагревается до заданной температуры с помощью электронагревателя с блоком управления 9.

Температура теплоносителя на входе в радиатор t₁ измеряется термопарой 10, а на выходе из него t₂ – термопарой 11. Для изменения режима течения воздуха вокруг радиатора используется блок вентиляторов 12, режим работы которых задается электронным регулятором.

Аналоговые сигналы с датчиков 5,6,10,11 преобразуются в цифровые с помощью аналого-цифровых преобразователей 13 и считываются ЭВМ для вывода значений измеряемых параметров на дисплей оператору.

Порядок выполнения работы

1. Подготовить установку к работе:

- произвести внешний осмотр установки на предмет отсутствия повреждений;

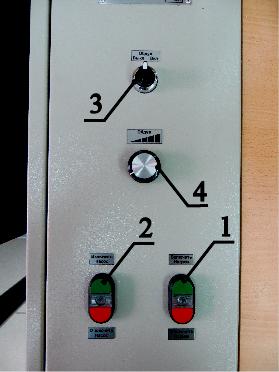

Рисунок 22 – Пульт управления установкой

- нажать кнопку контактора 1 «Включить нагрев» в положении «Вкл»;

- нажать кнопку контактора 2 «Включить насос» в положении «Вкл».

2. Запустить исполняемый файл SmartLabs.exe.

3. В открывшемся окне указать на строку «студент №» и последовательно набрать фамилии студентов выполняющих работу в группе.

4. Нажать клавишу «Начало работы».

5. Действовать по подсказке: на вышедшее табло, нажать «ОК» и установить заданные преподавателем значения температуры нагрева воды регулятором 1 (рисунок 23 А) и расход воды через радиатор вентилем 1 (рисунок 23 Б). Расход воды контролируется по значению в строке G на экране.

   А) Расходный бак	Б) Радиатор
   Рисунок 23

6. По заданию преподавателя включить блок вентиляторов выключателем 3 (рисунок 22) и установить заданный режим его работы регулятором 4.

7. Через временной интервал 5мин, в соответствии с появившимся окном, произвести замер контролируемых параметров, обозначенным в окне порядком, с фиксацией значений в протоколе.

8. Повторять выполнение пункта 7 до выхода на установившийся режим и появления информации в окне об окончании эксперимента.

9. После ознакомления с информацией окна, нажать «ОК», при этом окна «Печать протокола», «Выход» становятся активными.

10. Распечатать протокол испытания и нажать окно «Выход».

11. По заданию преподавателя провести эксперимент при другом режи- ме работы установки с выполнением пунктов 2…10.

12. Привести установку в исходное состояние, для чего:

- кнопку контактора 1,2 нажать в положении «ВЫКЛ»;

- выключатель 3 (если задействовался блок вентиляторов) поста- вить в положение «Выкл»;

- регулятор 4 установить в крайнее левое положение.
