Диаграмма пакетов

Графическая модель, отображающая обобщенную структуру ПО в виде набора объединенных в группы классов или других ресурсов.

Основные элементы:

1. Пакет – совокупность программных ресурсов, в том числе и самих пакетов

2. Связь – отображает отношение между пакетами. На диаграмме пакетов обычно используются 2 типа связей:

1. Зависимость

2. обобщение

Занятие №9. Модели реализации. Модели развертывания. (Физическое проектирование)

Основное назначение логического представления – анализ структурных и функциональных отношений между элементами модели.

Основное назначение физического представления – описание реальных сущностей, реализующих элементы логического представления.

Диаграммы реализации состоят из:

1. диаграмм компонентов

2. диаграмм развертывания

диаграмм компонентов – графическая модель, отражающая физическую структуру (архитектуру ПО) в виде совокупности компонентов.

Основные элементы:

1. компонент – физически заменяемая часть ПО, соответствует некоторому набору интерфейсов и обеспечивает их реализацию.

2. интерфейс

3. зависимость.

Стереотипы компонентов:

1. Библиотека (Labrary)

2. Таблица (Table) – таблицы БД

3. Файл (File) – исходные тексты

4. Документ

5. Исполняемый (Executable)

6. БД

Назначение диаграмм:

1. Описание общей структуры исходного кода ПО.

2. Описание исполнимого варианта программной системы.

3. Описание концептуальной и физической схем БД.

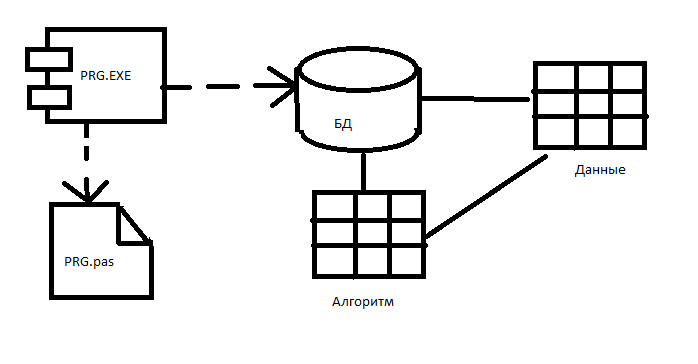

Пример:

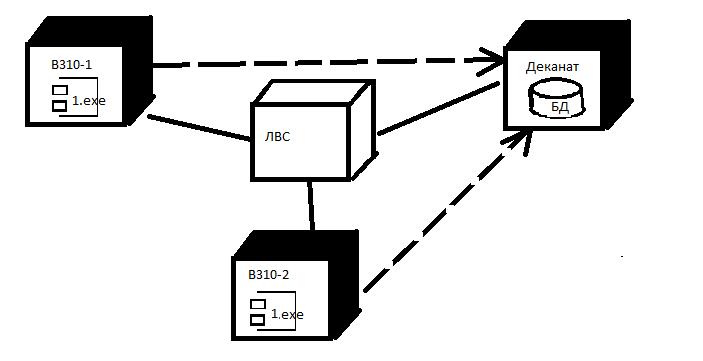

Диаграммы размещения (развертывания).

Графическая модель, отражающая физические взаимосвязи между программа и аппаратными компонентами системы.

Основные элементы:

1. Узел – аппаратный элемент системы.

2. Физическое соединение

3. Компонент

Виды узлов:

1. Обладающие вычислительным ресурсом (памятью) #компьютер

2. Не обладающие #концентратор, хаб.

Соединения – маршрут передачи информации между узлами. (Наличие коммуникационного канала).

На диаграммах размещения отображаются только исполняемые компоненты.

Назначение диаграмм развертывания:

1. Отображение распределения программных компонентов по физическим узлам системы

2. Отображение физических связей между узлами системы на этапе ее исполнения.

3. Анализ и реконфигурация топологии системы.

Области применения:

1. Моделирование клиент-серверных приложений.

2. Моделирование неоднородных распределенных архитектур

3. Моделирование систем со встроенными микропроцессорам.
