Диаграммы классов уровня реализации
Разработка диаграмм классов уровня реализации предполагает детализированное описание атрибутов и операций классов.
Описание атрибута класса:
Признак видимости
Имя
Тип
Значение по умолчанию
<ПВ><ИМЯ>:<ТИП>=<ЗПУ>
ПВ: public (+), private (-), protected (#)
Описание операций класса
признак видимости
имя
список параметров
тип возвращаемого значения
<ПВ><ИМЯ>(<СП>):<ТИП>
Описание параметра операции
вид
имя
тип
Значение по умолчанию
<ВИД><ИМЯ>:<ТИП>=<ЗПУ>
Вид: IN, OUT, INOUT
Занятие №8 Описание поведения
Модель классов характеризует статические свойства разрабатываемого ПО.
Для описания особенности поведения ПО используются следующие диаграммы (диаграммы взаимодействия):
Последовательности
Деятельности
Состояния
Диаграммы последовательности (Sequence Diagram ) – графическая модель, которая для определенного сценария варианта использования отображает генерируемые события и их порядок с использованием времени как самостоятельного измерения, что позволяет отобразить хронологию событий и действий.
Существует 2 вида диаграмм последовательностей
Концептуальные (системные)
Детализированные

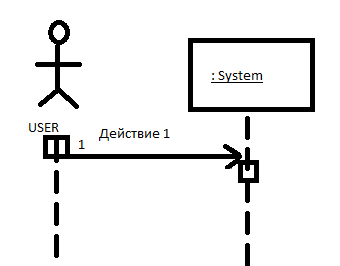

Концептуальные диаграммы последовательности
КДП отображают хронологию взаимодействия внешних сущностей и системы, строится на этапе анализа. При этом система рассматривается как единое целое.
Основные элементы:
Внешняя сущность (изображается как человечек)
Система (изображается в виде единого класса типа system)
Линия жизни – указывает время существования классов и экземпляров классов(изображается )
Операция (системное событие)
Линия жизни – явное отображение времени существования объектов.
Системное событие – событие, которое генерируется для системы внешней сущностью.

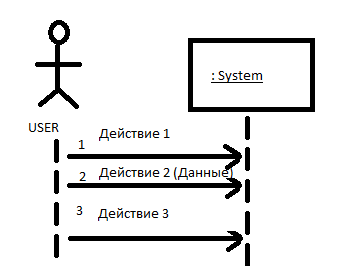

Этапы построения диаграмм последовательности:
Идентификация действующих лиц
Представление системы в виде единого класса
Определение системных событий и их последовательностей
В названии класса. Подчеркивание значит объект класса. До двоеточие название объекта, после – класса.
Детализированные диаграммы последовательностей.
Отображают взаимодействие объектов системы. Строятся на этапе проектирования.
Основные элементы:
Внешняя сущность
Объект
Линия жизни
Событие (операция)
Фокус-активации – время активного функционирования объекта. (квадратик)
Асинхронное сообщение не блокируют работу вызывающего объекта, изображаются половинкой стрелки
Диаграммы коопераций
Диаграммы коопераций (Collaboration) – графическая модель описывающая структурные аспекты взаимодействия объектов.
Особенности:
Описывают не только последовательность взаимодействия, но и структурные отношения между объектами.
Не содержат времени, в виде отдельного измерения.
Этапы построения диаграмм:
Изображаются взаимодействующие объекты (в виде прямоугольников)
Указываются отношения между объектами
Изображаются динамические связи – потоки сообщений
Диаграммы состояний
Statechart Diagram
Диаграмма состояний – это графическая модель, описывающая возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение элемента модели
Основные элементы:
Состояние – это:
Соответствие некоторому условию
Осуществление определенной деятельности
Ожидание некоторого события
Переход

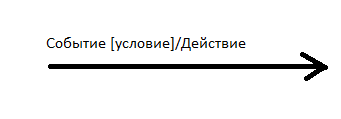

Переход – изменение состояния. Каждый переход должен быть подписан. Должно быть написано событие, условие осуществления перехода и действие.
Объект не может одновременно перейти в 2 разных состояния. Условия должны быть взаимоисключающими.
При необходимости можно определять супер-состояния, которые определяют несколько состояний в одно.

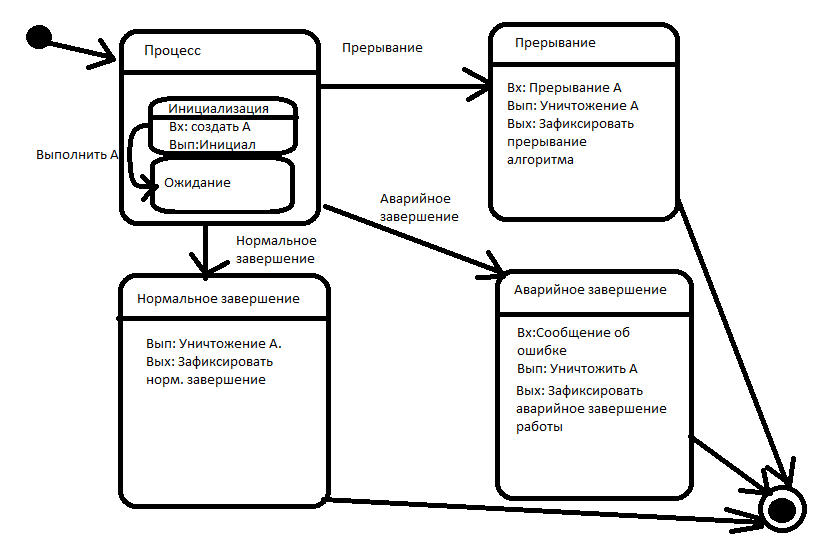

Пример диаграммы состояний:
