Розрахунок і вибір електропривода з вентильним двигуном . Оптимізація параметрів електроустаткування
Порядок проведення роботи
1.
Визначити розрахункову потужність
приводу для засобів керування
при
.
Вибрати синхронні двигуни.
2. Розрахувати і побудувати діаграми навантажень електропривода.
3. Перевірити синхронні двигуни за нагріванням і перевантажувальною спроможністю.
4. Прийняти тиристорний перетворювач із ланкою постійного струму і розрахувати його електричні параметри для вибраних двигунів. Накреслити схему електропривода. Визначити розрахункову потужність двигуна і втрату електроенергії електроприводом за рік. Порівняти потужності двох варіантів схем за величиною і вибрати привід із законом керування, що забезпечує найменшу встановлену потужність електроустаткування.
5. Визначити параметри розімкненої структурної схеми електропривода.
6. Визначити втрати енергії у вентильному двигуні за цикл роботи при пуску і гальмуванні. Струм збудження двигуна не змінюється і дорівнює номінальному.
7. Розрахувати ККД привода при його роботі в заданому циклі.
Перша цифра в шифрі завдання означає варіант завдання (табл.1), друга - варіант діаграми швидкості і прискорення (табл.2).
Таблиця 1
-
Варіант
GD2I,II,
т·м2
μ
MСН І,
кНм2
MСК І,
кНм2
MСП ІІ, кНм2
MСК ІІ, кНм2
n,
шт
ωуст,
1/c
1
320
6
48
48
48
48
2
12,8
Таблиця 2
-
Варіант
ω 1 ,
1/сек
ω 6,
1/сек
ε 1 ,
1/сек2
ε 3 ,
1/сек2
ε 5 ,
1/сек2
ε 7 ,
1/сек2
t 2 ,
cек
t 4 ,
cек
t 6 ,
cек
t 0 ,
cек
2
1,0
1,0
0,3
0,6
0,6
0,3
-
40
3
15

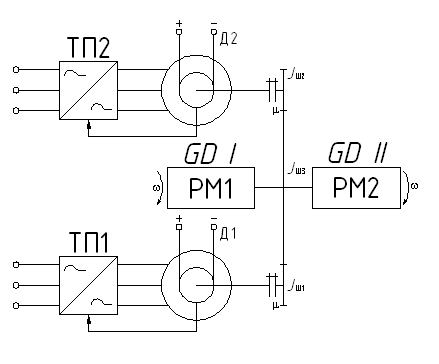

Кінематична схема механізму зображена на рисунку 1.
Рисунок 1.
У таблицях і кінематичній схемі прийняті такі позначення:
-
махові моменти робочих механізмів,
;
-
передатне відношення механічної
передачі;
-
моменти опору на початку і в кінці
робочого циклу,
;
-
усталена швидкість підйому вантажу,
;
-
знижена швидкість при пуску,
;
-
знижена швидкість при гальмуванні,
;
-
кутові прискорення на відповідних
ділянках діаграми швидкості,
;
-
час руху з постійною швидкістю , с ;
-
час паузи, с .
Моменти інерції шестерень редуктора беруть у таких межах
Коефіцієнт корисної дії передачі становить
