6.5. Подання результатів роботи .
6.5.1 На міліметрівці будують характеристики вентилятора:
6.5.2. Аналізують одержані результати і. роблять висновки по роботі.
Питання для самоконтролю
І)чи існує принципова різниця між відцентровими насосами і вентиляторами?
2)що розуміють під ступенем підвищенні тиску?
3) які параметри використовують для класифікації газодувних машин?
4)Що розуміють лід динамічним тиском? Як можна його підрахуй
ти?
5)Що розуміють під повним ти оком, що створюється вентилятором? Як його обчислити? "
6)Що розуміють лід корисною потужністю вентилятора? Що треба знати щоб її підрахувати?
7)Що розуміють під отитичі'чм ККД вентилятора? Для чого його використовують?
8) Чи е різниця у формулах для низкачення коефіцієнті швидкохідності насоса і вентиляторе
9) З якою метою на вході у пентилятор встановлено колектор?
Що він собою являє?
Лабораторная работа № 10
Последовательная работа центробежных вентиляторов на сеть.
Цель работы - изучить совместную работу центробежных вентиляторов на сеть.
В результате выполнения работы студент должен:
Знать схемы параллельного и последовательного соединения вентиляторов, их преимущества и недостатки; уметь построить характеристики вентиляторов при последовательном соединении, определить подачу каждого из вентиляторов при работе на сеть, установить целесообразность их совместной работы.
Общие положения
Необходимость в установке нескольких совместно работающих вентиляторов может возникнуть при следующих обстоятельствах:
Один вентилятор не соответствует заданию, а замена его большим соответствующим невозможна.
Производительность или давление установленного вентилятора подвержены резким изменениям.
Требуется гарантировать надежность эксплуатации вентилятора путем создания определенного резерва.
Совместная работа вентиляторов может быть параллельной или последовательной.
Если нужно изменить характеристику так, чтобы резко увеличился диапазон производительности, то целесообразно применять параллельное соединение вентиляторов. Если же требуется изменить характеристику с тем, чтобы при той же производительности резко увеличилось давление, необходимо последовательное соединение вентиляторов.
В обоих случаях конечным результатом является увеличение производительности вентиляторов.
При параллельном соединении (рис. 1) вентиляторы подают воздух в общую сеть, причем через каждый вентилятор проходит только часть общего количества воздуха. В месте соединения потоков установится некоторое общее давление, а расход будет равен сумме производительностей вентиляторов. Отсюда следует, что для построения суммарной характеристики параллельно соединенных вентиляторов следует алгебраически складывать их производительность при неизменных давлениях (рис.2).

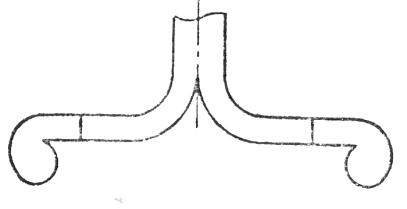

Рис.1
Схема параллельного соединения
вентиляторов
Рис.2
Постороение суммарной характеристики
при параллельном соединении
При последовательном соединении (рис.3) вентиляторы устанавливают один за другим, причем через каждый вентилятор проходит весь воздух. Примером последовательного соединения могут служить многоступенчатые вентиляторы.
Для построения суммарной характеристики последовательно соединенных вентиляторов следует алгебраически складывать их давления при равных производительностях (рис.4).
Рис.4
Построение суммарной хар-ки при
последовательном соединении
Рис.3
Схема последовательного соединения
вентилятора
определяется
графически по значениям абсциссы точки
пересечения суммарной характеристики
(кривая 1+1 рис.5) с характеристиками сети.
Производительность каждого вентилятора
определяется по его характеристике
(кривая 1), в зависимости от величины
общего давления совместно работающих
вентиляторов
.
При одновременной параллельной работе
с двух одинаковых вентиляторов
производительность каждого равняется
половине их общей производительности.
Рис.5
Работа в сети двух параллельно соединенных
вентиляторов
Давление одного из совместно работающих вентиляторов определяется пересечением его характеристики с ординатой, проведенной через точку пересечения суммарной характеристики вентиляторов с характеристикой сети (но никак не по пересечению составляющих характеристик вентиляторов с характеристикой сети).
При
одновременной последовательной работе
двух одинаковых вентиляторов давление
каждого в два раза меньше общего давления.
При последовательном присоединении к
одному уже работающему вентилятору
такого же вентилятора (это не должно
привести к существенному изменению
характеристики сети) общее давление
увеличится по
сравнению
с
, но не вдвое, так как рабочая
точка
переместится не по ординате, а по
квадратичной характеристике сети. Таким
образом, давление каждого из последовательно
соединенных вентиляторов окажется
меньше, чем давление одного работающего
на ту же сеть вентилятора (
).
Рис.6
Работа в сети двух последовательно
соединенных одинаковых
вентиляторов
Рис.7
Работа в сети двух последовательно
соединенных разных вентиляторов
Изменение давления и производительности при последовательном присоединении (или отключении) вентиляторов, так же как и в случае их параллельной работы, может быть определено только графически – путем наложения характеристик.
Общая мощность двух совместно работающих вентиляторов равняется сумме мощностей каждого из них. Общий к.п.д. установки двух совместно работающих вентиляторов может быть соответственно вычислен после определении значений общей производительности, давления и мощности.
