Лабораторна робота № 8

Паралельна робота відцентрованих насосів на мережу

Мета роботи — дослідження режимів роботи двох паралельно ввімкне­них насосів у гідравлічну мережу із заданими геометричними параметра­ми і

2.1. Загальні положення.

Залежність двох основних параметрів. вказує на те, що в різних умовах напір 1 подача відцентрового насоси можуть бути різними. Ці умови задає гідравлічна мережа, на яку працює насос за­гальному випадку характеристика мережі має вигляд

(2.1)

де - напір на початку мережі, тобто той напір, під дією якого здійснюється рух рідини з витратою Q;

- статична висота ( - різниця геометричних позначок рівня рідини у резервуарах (рис. 2.1);

і - тиски у цих резервуарах);

-опір гідравлічної мережі,с²/м⁵

(2.2)

Де - коефіцієнт Дарсі;

- довжина , діаметр трубопроводу і площа перерізу;

- сума коефіцієнтів втрат місцевих опорів,які розташовані на трубопроводі.

Добуток дорівнює втратам напору у мережі. Вигляд характеристики мережі (2.1) вказує на те, що вона є параболою, яка починається у точці . Маючи характеристику мережі, завжди можна визначити, який напір треба створити для забезпечення заданої витрати . Зважаючи на те, що цей напір створює насос, стає можливим визначити його параметри. Отже, напір і подача насоса завжди дорівнюють напору і витраті у мережі. Тому для визначення цих параметрів достатньо знайти цільну точку напірної характеристики насоса і характеристики мережі. Ця точка, (т. А) зветься робочою і визначається здебільш графічно.

У тих випадках коли один відцентровий насос не може забезпечити потрібних параметрів у мережі, застосовується спільна робота декількох насосів. Існують дві принципові схеми включення насосів при їх спільній роботі: послідовне і паралельне включення.

Послідовне включення (рис.2.2.а) застосовується у тих випадках, коли виникає потреба збільшити напір у мережі, а паралельне (рис.2.2, б) - для збільшення подачі. Схема паралельного з'єднання широко застосовуються в енергетичних установках. Наприклад, кожний конденсатор парової турбіни обслуговуєтеся двома паралельно включеними конденсатними насосами.

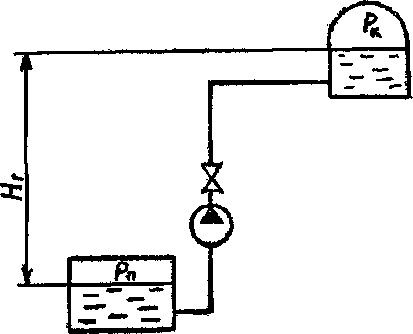

Рис. 2.1. Принципова схема підключення насоса

Насоси 1 і 2 можуть бути як однаковими, так і різним., тобто мати папірні характеристики, що відрізняються. Розглянемо обидва випадки. На рис. 2.3 показана напірна характеристика насоса 1, оскільки насоси однакові, то зона співпадає з характеристикою насоса 2. Характеристику спільної роботи отримують шляхом графічного складання характеристик насосів за подачами при однакових значеннях напору, тобто у даному випадку подвоєнням абсцис.

На рис.2.4 показаний графік паралельної роботи двох різних насосів (такий випадок може виникнути при однакових наносах, коли їх ха­рактеристики за якихось причин мають розбіжності). Крива 1+2 отримується графічним складанням аналогічно попередньому. Конкретні значення робочих параметрів насосів можна визначити, який побудувати характеристику мережі, на яку працюють насоси. Точка А на рис 2.5 є робочою, тому загальна витрата у мережі ( і подачі насосів 1 і 2 при їх спільній роботі),- а напір тобто при паралельній роботі навіть різних насосів їх напори однакові.

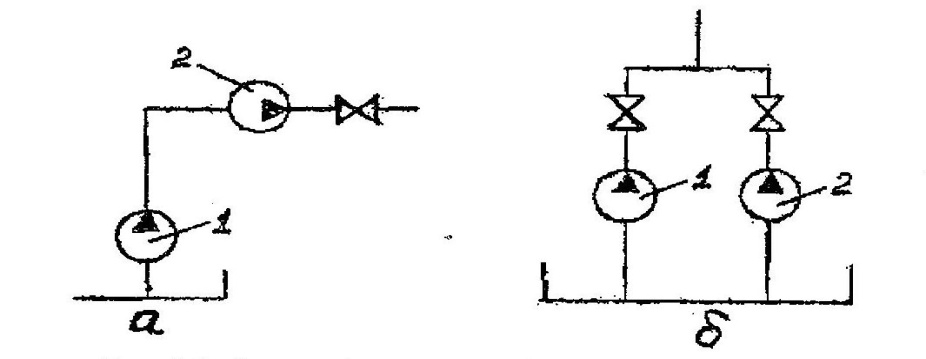

Рис. 2.2. Схема підключення відцентрових насосів:

а - послідовне, б – паралельне

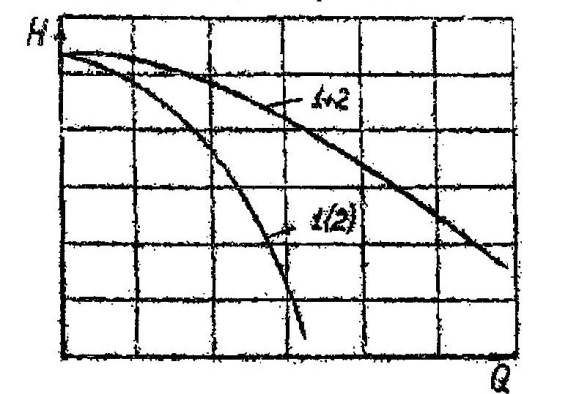

Рис. 2.3. Побудова характеристик двох однакових відцентрових насосів при паралельному підключенні

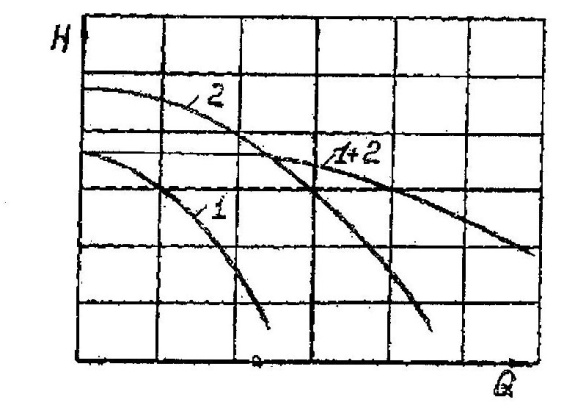

Рис.2.4. Побудова характеристик двох різних відцентро­вих насосів при паралельному підключенні.

У випадку послідовного підключення двох насосів їх спільна ха­рактеристика (рис.2.5) може бути отримана шляхом складання характеристик по осі координат.
