Устройство релейной защиты rtu 24 на базе контроллера серии им-2448.
Контроллер серии ИМ–2448 применятся для долговременного, непрерывного контроля и управления различным технологическим оборудованием, построения территориально-распределенных систем сбора данных и управления.
Контроллеры обеспечивают выполнения следующих функций:
аналоговый ввод-вывод стандартных токовых сигналов и сигналов напряжения;
дискретный ввод-вывод;
первичное преобразование информации;
прием и выполнение команд от удаленной вычислительной системы и передача в ее адрес преобразованных данных о измеряемых параметрах и состоянии контролируемого оборудования с использованием последовательных интерфейсов типа - RS-232, проводного или радиомодема.
В состав программного обеспечения контроллера включен специализированный набор алгоритмов, реализованных в виде подпрограмм микропроцессора, который позволяет выполнять локальные задачи по защите управляемого электрооборудования, контролю состояния электропитания потребителя, локальному управлению и регулированию и т.д. При использовании встроенных масштабирующих трансформаторов возможно подключение к трансформаторам тока и напряжения распределительных устройств.
Контроллеры выпускаются в различных модификациях, конкретный тип определяется при проектировании. Модификации отличаются наличием клавиатуры и дисплея в применениях для канализационных и насосных станций и количеством входных и выходных сигналов.
Все типы контроллеров имеют встроенные средства самодиагностики и контроля работоспособности, выполнены на самой современной элементной базе в металлических корпусах со специальным покрытием. Выходы телеуправления допускают подключение мощных нагрузок без использования промежуточных реле. Средства связи, SCADA-программа, одни для всех применений. Технические средства, по решению Заказчика, могут устанавливаться в существующие шкафы управления или поставляться комплектно со шкафами управления.
Типичный состав комплектного шкафа управления:
Контроллер, один или несколько;
Модем, проводной или радио, для радиомодема поставляется антенное хозяйство;
Источник бесперебойного питания;
Клеммные колодки;
Коммутационная аппаратура – автоматы, пускатели, реле, масштабирующие трансформаторы.
Поставка комплектного шкафа управления облегчает монтаж на объекте, уменьшает объемы и стоимость монтажа, позволяет заменить, в большинстве случаев, выработавшую срок коммутационную аппаратуру.
Для защиты от помех, грозовых разрядов и перенапряжений во всех типах контроллеров используется система CLAMPDOWN™.
Использование масштабирующих трансформаторов позволяет реально оценивать форму токов и напряжений, измерять косинус j, вычислять потребляемую мощность.

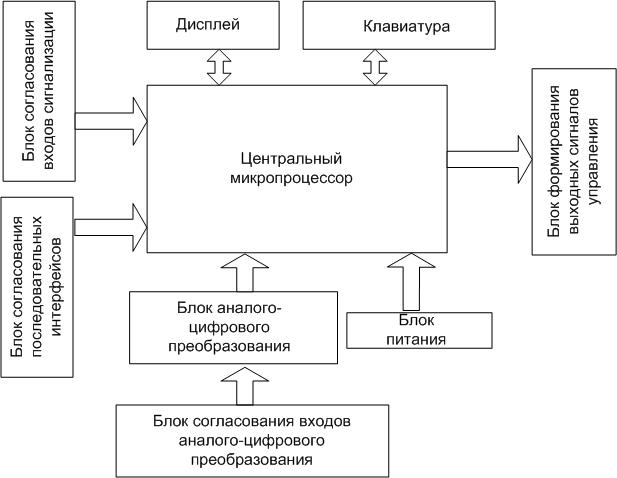

Структурная схема
Структурная схема контроллера типична для подобных микропроцессорных устройств и состоит из:
Центрального микропроцессора, обеспечивающего работу всего контроллера;
Дисплея и клавиатуры;
Блока согласования последовательных интерфейсов;
Блока согласования входов аналого–цифрового преобразования;
Блока цифро – аналогового преобразования;
Блока согласования входов сигнализации;
Блока формирования выходных сигналов управления;
Блока питания.
Подобная схема упрощает задачу резервирования и повышает живучесть изделия в неблагоприятных условиях эксплуатации, а также позволяет просто конфигурировать его для решения конкретных задач.
Интеллектуальные стыки
Для обеспечения интеллектуальных стыков и работы с каналами связи служит блок согласования последовательных интерфейсов. На физическом уровне поддерживаются RS232-ТТЛ (для программирования контроллера и стыка с радиомодемом или интерфейсом RS-485), и с электромодемом с SST-модуляцией передаваемого сигнала. Все физические стыки имеют систему грозозащиты и защиты от перенапряжений CLAMPDOWN™.
Входы сигнализации
Источником информации для входов телесигнализации служат сухие контакты реле или переключателей управления. На эти же входы подается информация от измерительных приборов с частотным или импульсным выходом.
Входы измерения
Источником информации для входов телеизмерения служат аналоговые сигналы от измерительных приборов с аналоговым выходом 4-20 мА, 0-5 мА, 0-10 В и т.д. Со входов телеизмерения информация поступает на 10-разрядный аналого–цифровой преобразователь. После преобразования и нормализации, данные измерения передаются в удаленную вычислительную систему по каналам связи. Все входы телеизмерения имеют систему грозозащиты и защиты от перенапряжений CLAMPDOWN™.
Выходы управления
Выходы телеуправления делятся на две группы – дискретные, организованные исполнительными контактами реле и аналоговые, организованные источниками тока цифро–аналогового преобразователя. В свою очередь они являются источниками сигнала для дискретных или регулирующих исполнительных механизмов и устройств.
