Приложение г (справочное) Содержание графической части проекта

1 – план площадки в горизонталях; 2 – картограмма распределения земляных масс; 3 – календарный план производства работ; 4 – основная надпись чертежа; 5 – схема разработки котлована (траншеи) – план и разрез; 6 – указания по производству работ; 7 – технико-экономические показатели процесса; 8 – ведомость основных машин и механизмов; 9 – план и разрез экскаваторного забоя; 10 – схемы разработки котлована при расположении уровня грунтовых вод выше его дна; 11 – разрез площадки, проходящий через котлован.

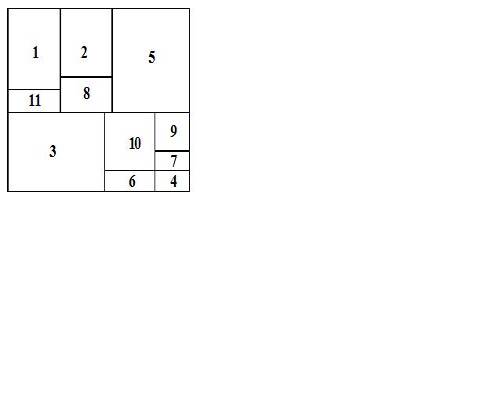

Рисунок Г.1 – Схема возможного размещения материалов графической части проекта

Приложение в (справочное) Справочные данные по автосамосвалам

Таблица В.1 – Рекомендуемая грузоподъемность автосамосвалов

Расстояние транспортирования, км

Грузоподъемность автосамосвалов (т) при вместимости ковша экскаватора (м3)

0,4

0,65

1,0

1,25

1,6

2,5

0,5

1,0

1,5

2,0

3,0

4,0

5,0

4,5

7,0

7,0

7,0

7,0

10,0

10,0

4,5

7,0

7,0

10,0

10,0

10,0

10,0

7

10

10

10

12

12

12

7

10

10

12

12

18

18

10

10

12

18

18

18

18

-

-

18

18

27

27

27

Таблица В.2 – Техническая характеристика автосамосвалов

Марка

Грузоподъ-

емность, т

Вместимость кузова, м3

Скорость движения с грузом, км/ч, до

ГАЗ-93, -92А, -93Б

ЗИЛ-585

ЗИЛ-555

МАЗ-205

МАЗ-503

ЯАЗ-210Е (КрАЗ-222)

МАЗ-525

2,25 (1,75)*

3,50 (3,00)

4,50

6,00 (5,00)

7,06

10,00

25,00

1,65

2,44

3,00

3,60

4,00

8,00

14,30

70

65

80

55

70

45

30

* - в скобках указаны грузоподъемности при движении по бездорожью

Таблица В.3 – Расчетные скорости движения автосамосвалов (Vср)

Вид дорог

Расстояние, км

Vср (км/ч) при грузоподъемности, т

До 2,25

3,5…7

 10

Усовершенствованные, булыжные, щебеночные и грунтовые накатные

1

5

10

23

26

27

20

23

24

17

20

21

Грунтовые разъезженные и бездорожье

1

10

20

24

17

21

15

18

Таблица В.4 – Эксплуатационные показатели автосамосвалов (габариты, м)

Показатели

Марка автосамосвалов

ГАЗ-93-А

ЗИЛ-205,

ЗИЛ-585

МАЗ-205,

МАЗ-503

ЯАЗ-222

КрАЗ-222

МАЗ-525

Высота

Ширина

1,80

2,10

1,89

2,29

1,99

2,64

2,33

2,70

2,50

2,80
