Значение поправочного коэффициента kл
Вероятность превышения расхода, % |
Грунт водосбора |
||
глинистый и суглинистый |
песчаный и супесчаный |
рыхлый (осыпи) |
|
0,33 |
1,46 |
1,39 |
1,32 |
1 |
1,05 |
1,00 |
0,96 |
2 |
0,88 |
0,84 |
0,80 |
В рассматриваемом примере категория проектируемой железной дороги – II (см. исходные данные), поэтому расчетный расход определяется с вероятностью превышения 1%. Тип почв водосбора – песчаный (см. исходные данные). Следовательно, значение поправочного коэффициента kл = 1,00 (см. табл. 9).
Район проектирования – Ленинградская область (см. исходные данные). По карте − схеме ливневых районов (см. рис. 35) находим номер района – 3, которому соответствует V группа климатических районов (см. табл. 8).
На рис. 34 приведена номограмма, на которой изображен процесс определения расхода воды для первого водосборного бассейна рассматриваемого примера.
Значение
величины стока поверхностных вод
определяется для каждого водосборного
бассейна. Расчет рекомендуется вести
в табличной форме (табл. 10), все
водопропускные сооружения нумеруются
по ходу километров. Заполнение граф 6 –
11 табл. 10 ведется в соответствии с
рекомендациями п.6.4.
Таблица 10
Ведомость водопропускных сооружений
Номер сооружения |
Местоположение оси сооружения, ПК+м |
Площадь водосбора, F, км2 |
Уклон главного лога Jл, ‰ |
Расчетный расход м3/с |
Высота подпора воды hп,м |
hп+0,5 |
Высота насыпей по оси сооружения, м |
Высота насыпи по конструктивным условиям, м |
Тип сооружения |
Размер отверстия сооружения, м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
ПК46+50 |
20 |
18 |
30 |
2,4 |
2,9 |
6,91 |
3,12 |
ПЖБТ |
2,5х2 |
2 |
ПК102+00 |
22,5 |
17 |
32 |
2,2 |
2,7 |
10,29 |
3,12 |
ПЖБТ |
3,0х2 |
6.4. Выбор типоразмеров водопропускных сооружений

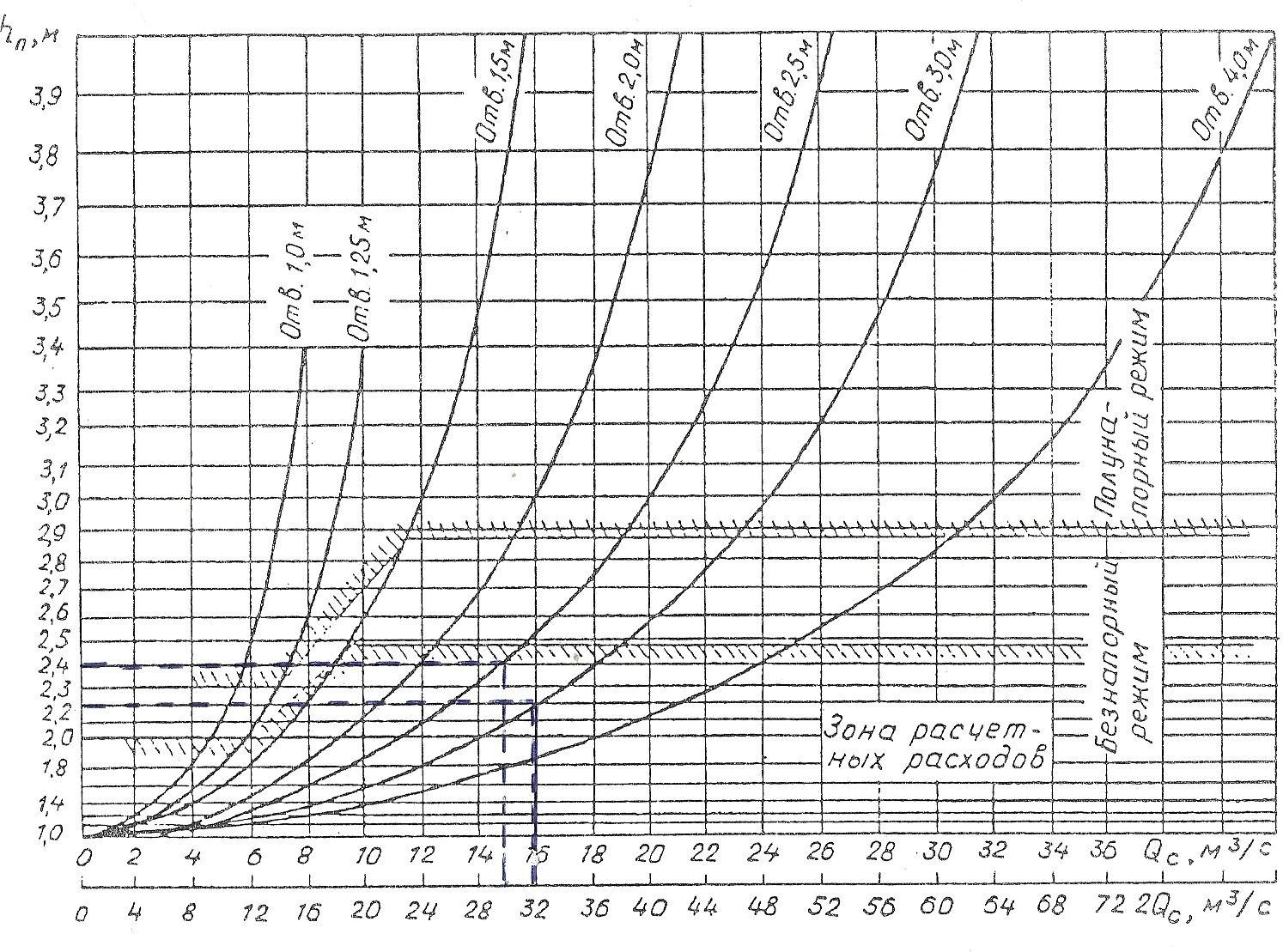

Тип и размер отверстия водопропускного сооружения можно выбрать с помощью графиков водопропускной способности, построенных для различных видов типовых водопропускных сооружений. В курсовой работе можно ограничиться только одним типом труб – прямоугольными железобетонными трубами, графики водопропускной способности которых приведены на рис. 36.
Для определения необходимого размера отверстия трубы на графике водопропускной способности через точку на оси абцисс с координатой проводят вертикальную линию. Точки пересечения этой линии с кривыми возможной водопропускной способности Qсв(Н), попадающие в зону расчетных расходов на графике водопропускной способности, определяют возможные размеры отверстия трубы. Предпочтение стоит отдавать меньшим размерам труб, так как их стоимость ниже.
На рис. 37 определяются отверстия труб для рассматриваемого примера. Поскольку расход стока с обеих водосборов достаточно велик, для пропуска воды выбираются двухочковые трубы (нижняя шкала оси абцисс − 2Qс) и обе точки пересечения попадают в зону расчетных расходов (см. рис. 37).
Выбранные тип (прямоугольная железобетонная труба – ПЖБТ) и размер отверстия трубы следует занести в «Ведомость водопропускных сооружений» (табл. 10).
Ординаты точек пересечения проведенной прямой линии с кривыми возможной водопропускной способности Qсв(Н) на графике водопропускной способности (см. рис. 37) определяют при каждом отверстии максимальный подпор воды hп перед сооружением, который записывается в графу 6 табл.10.
Высота насыпи в месте расположения искусственного сооружения должна удовлетворять следующим двум требованиям:
не менее, чем на 0,5 м возвышаться над горизонтом подпертой воды hп, м;
быть не менее высоты насыпи, потребной для размещения труб по конструктивным условиям, т.е. с учетом минимальной толщины засыпки над трубой (табл. 12).
Рис. 37. Определение размеров отверстия прямоугольных железобетонных труб по графику водопропускной способности
Таблица 12
