Технические особенности:

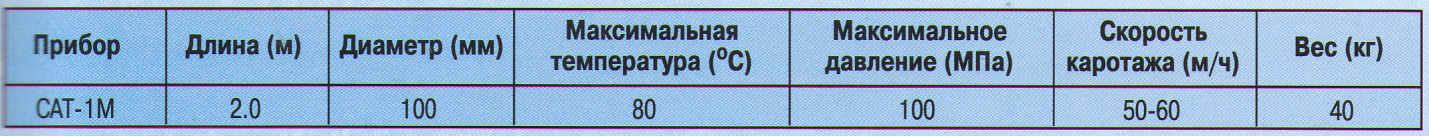

- диапазон внутреннего диаметра исследуемых скважин 125-300 мм;

- максимальная длина каротажного кабеля при исследованиях 4200 м;

- исследуемая скважина может быть заполнена водой любой минерализации, нефтью промывочной жидкостью плотностью не более 1,25 г/см³ без утяжеляющих добавок и пузырьков газа;

- резонансная частота излучателя 1МГц;

- частота зондирующих ультразвуковых посылок 1,4 кГц;

- скорость вращения излучателя 3-5 об/с.

Применение:

- выявления дефектов на внутренней стенке обсадной колонны;

- определения местонахождения и количества перфорационных отверстий;

- определения местонахождения муфтовых соединений

ТРУБНАЯ ПРОФИЛЕМЕТРИЯ

Своевременный геофизический контроль технического состояния обсадных колонн - одно из условий успешной проводки скважин, их нормальной эксплуатации и предотвращения аварий.

Эффективным методом выявления таких повреждений обсадных труб, как разрывы, раcсоединения, смятие и износ внутренней поверхности может служить трубная профилеметрия (прибор ПТС-4), в основу которой положено измерение геометрических характеристик внутреннего профиля трубы.

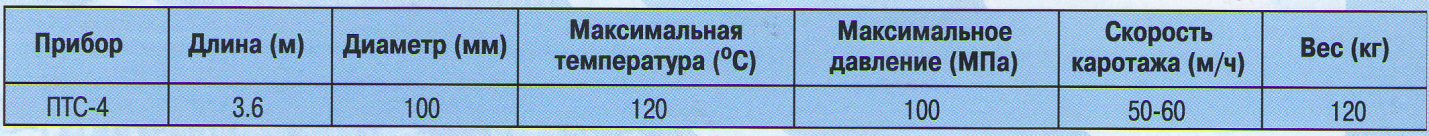

При определении технического состояния эксплуатационной колонны прибором ПТС-4 проводится одновременная непрерывная регистрация восьми радиусов с высокой разрешающей способностью, позволяющей оценить степень износа колонны, ее эллипсовидность.

Технические особенности:

- управление приводом рычажной системы многократно;

- диапазон измерения восьми радиусов от 55 до 170мм;

- погрешность измерения радиусов не более 1,2 мм.

Применение:

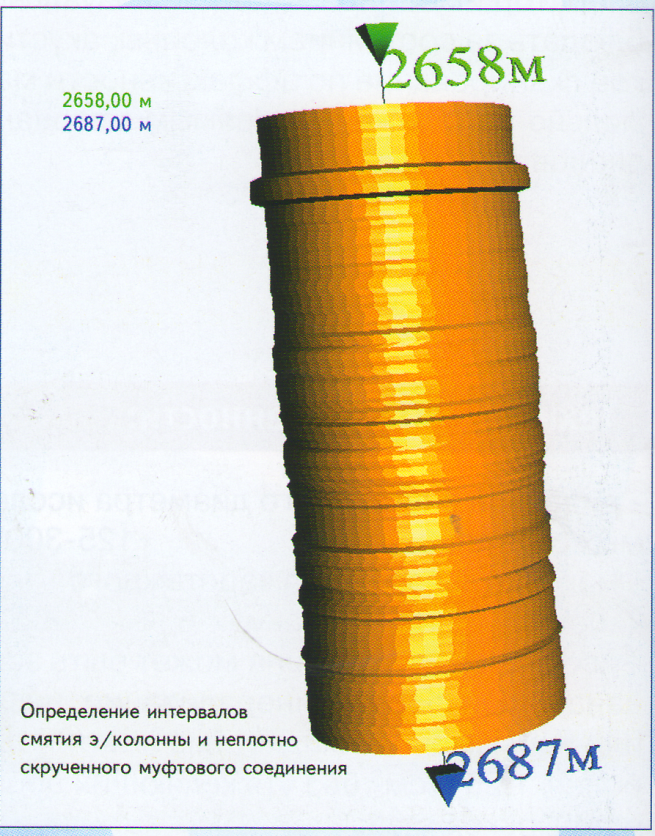

- определение интервалов и характера смятия обсадных колонн;

- выделение неплотно скрученных муфтовых соединений;

- определение внутреннего диаметра колонны;

- выделение интервалов перфорации, зон коррозии и износа обсадной колонны;

- определение формы сечения обсадной колонны.



ТЕРМОМЕТРИЯ

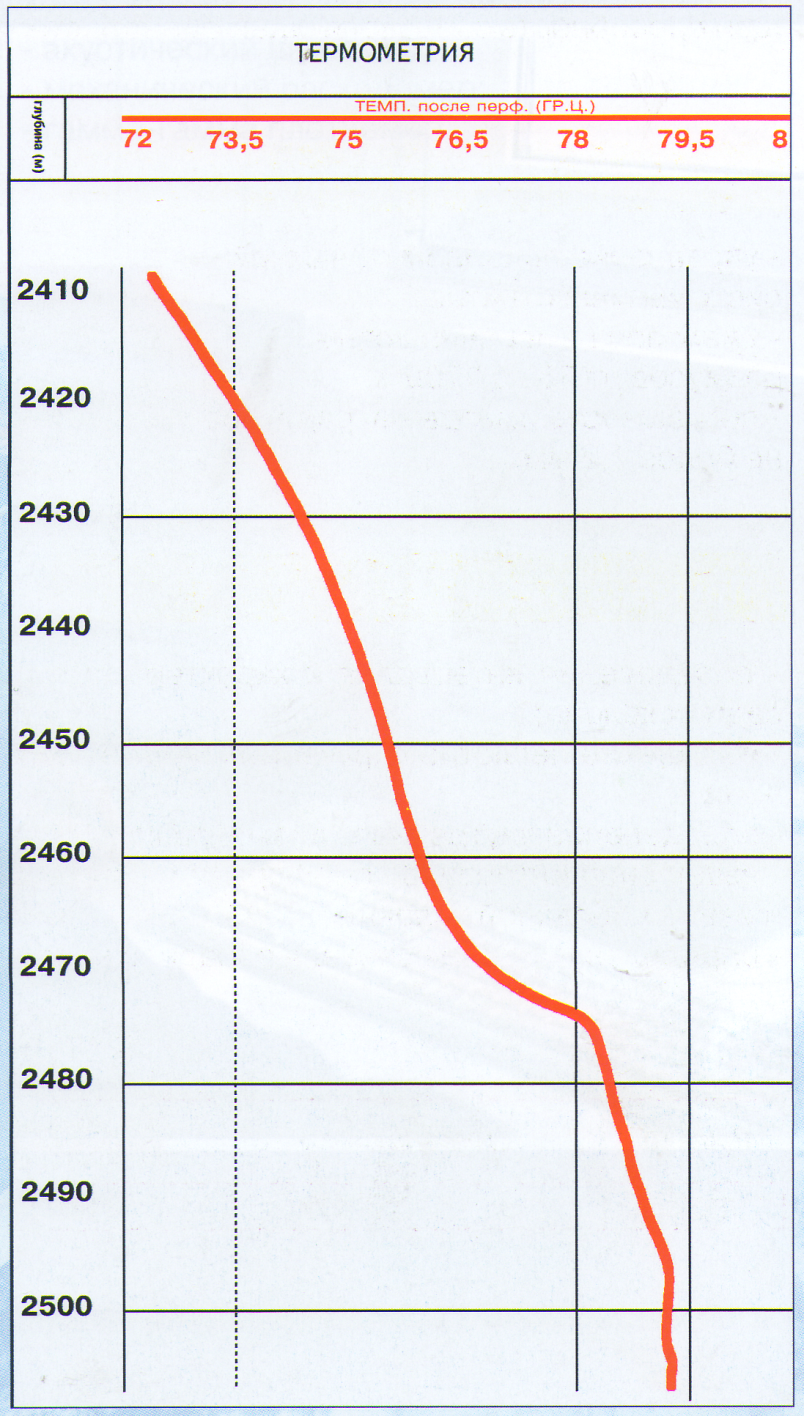

Термометрия является одним из основных методов в полном комплексе исследований скважин при контроле за разработкой нефтяных месторождений. Данные термометрии используются при решении практически всех задач контроля. При контроле технического состояния скважин термометрия используется для выявления затрубных циркуляций и определения мест негерметичности обсадной колонны и лифтовых труб.

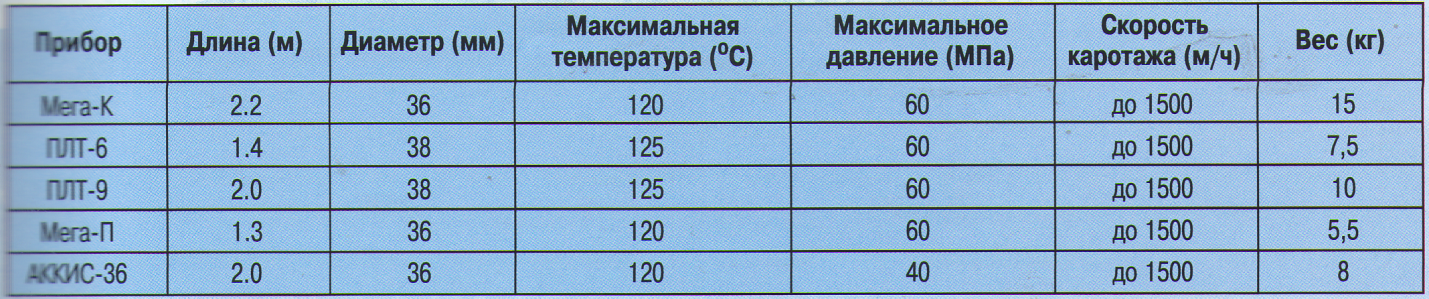

Технические особенности:

- диапазон измерения температуры 0-120 ОС;

- диаметp исследуемых скважин 60-750 мм;

- глубина исследуемых скважин 4000 м.

Применение:

- выявление затрубных циркуляций жидкости;

- определение мест нарушения герметичности обсадной колонны и лифтовых труб;

- выявление работающих интервалов перфорированных пластов;

- выявление интервалов обводнения перфорированных пластов независимо от минерализации воды, обводняющей пласт;

- определение высоты подъема цемента в обсадных колоннах.



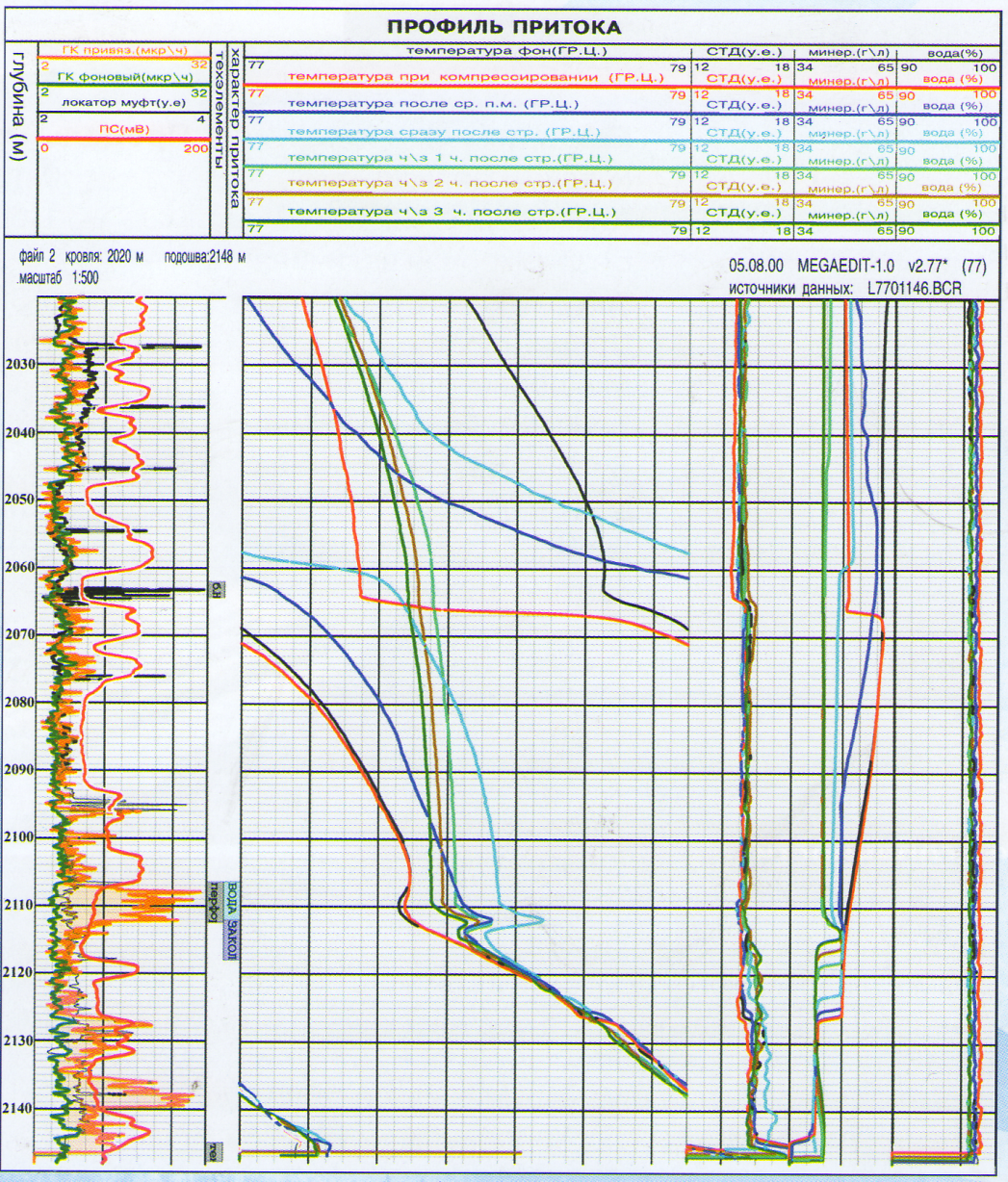

ОПРЕДЕЛЕНИЕ ПРОФИЛЕЙ ПРИТОКА, ИСТОЧНИКОВ ОБВОДНЕНИЯ В ЭКСПЛУАТАЦИОННЫХ СКВАЖИНАХ

Состоит в регистрации физических полей в скважине, вызванных процессами перемещения извлекаемого флюида из эксплуатируемого объекта (ов) в скважину и движением его по стволу. Основным способом исследования скважин с целью определения профиля притока или приемистости является создание нескольких контрастных по гидродинамическим условиям режимов. Они выполняются комплексной аппаратурой, содержащей комплект датчиков:

- высокоточный термометр; - детектор гамма-излучения;

- манометр; - магнитный локатор муфт;

- термокондуктивный дебитомер (индикатор - акустический шумомер;

притока); - механический расходомер;

- индукционный резистивиметр; - гамма-гамма плотномер.

- диэлькометрический влагомер;

Регистрируемые параметры:

Параметры Единицы измерения Пределы измерения

Температура Градусы Цельсия 0-125

Давление Атмосферы 1-600

Индикатор притока Безразмерная величина

Минерализация Граммы на литр 0-300

Водосодержание Проценты 0-100

Интенсивность гамма-излучения Микрорентгены в час 0-100

Магнитное поле колонны Безразмерная величина

Интенсивность акустических

шумов Безразмерная величина

Скорость потока Метры в час 0-15000

Плотность жидкости в стволе

(или в затpубье) Граммы на кубический 0-1.5

сантиметр

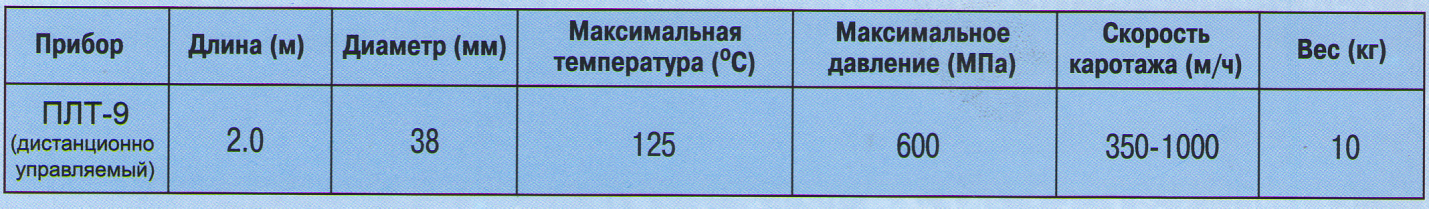

Технические особенности:

- выполняется при всех типах вызова притока;

- минимальный диаметр проходного отверстия в компоновке подземного оборудования - 45 мм;

- максимальный зенитный угол наклона ствола скважины, при котором прибор движется без специального устройства доставки - 60º;

- скорость регистрации для общих исследований - 1500-2000 м/час;

- скорость регистрации для детальных исследований - 150-250 м/час;

В зависимости от решаемой задачи возможна компоновка базового модуля прибора с модулем механической расходометрии, плотнометрии по трубам или по затрубью.



ОПРЕДЕЛЕНИЕ ПРОФИЛЕЙ ПРИТОКА, ИСТОЧНИКОВ ОБВОДНЕНИЯ В ЭКСПЛУАТАЦИОННЫХ СКВАЖИНАХ

Применение:

- привязка результатов измерений к разрезу;

- контроль интервалов вскрытия пласта и технических элементов конструкции скважины;

- выделение интервалов притока или поглощения флюида;

- определение общего и интервального дебита притекающего или нагнетаемого в скважину флюида;

- фиксация состава флюида в стволе скважины и поступающего из интервалов притока;

- выделение интервалов заколонных или внутрипластовых перетоков;

- определение гидродинамических параметров перфорированных объектов.

Р АБОТЫ В СКВАЖИНАХ ПОД ДАВЛЕНИЕМ

При геофизических исследованиях и работах в высокодебитных скважинах, вскрывающих пласты с высоким пластовым давлением флюид которых имеет высокое содержание растворенного газа или при воздействии на пласт высоким давлением (например интенсивное нагнетание, гидравлический разрыв пласта, др.), возникает необходимость использования шлюзового оборудования, способного выдерживать высокое давление.

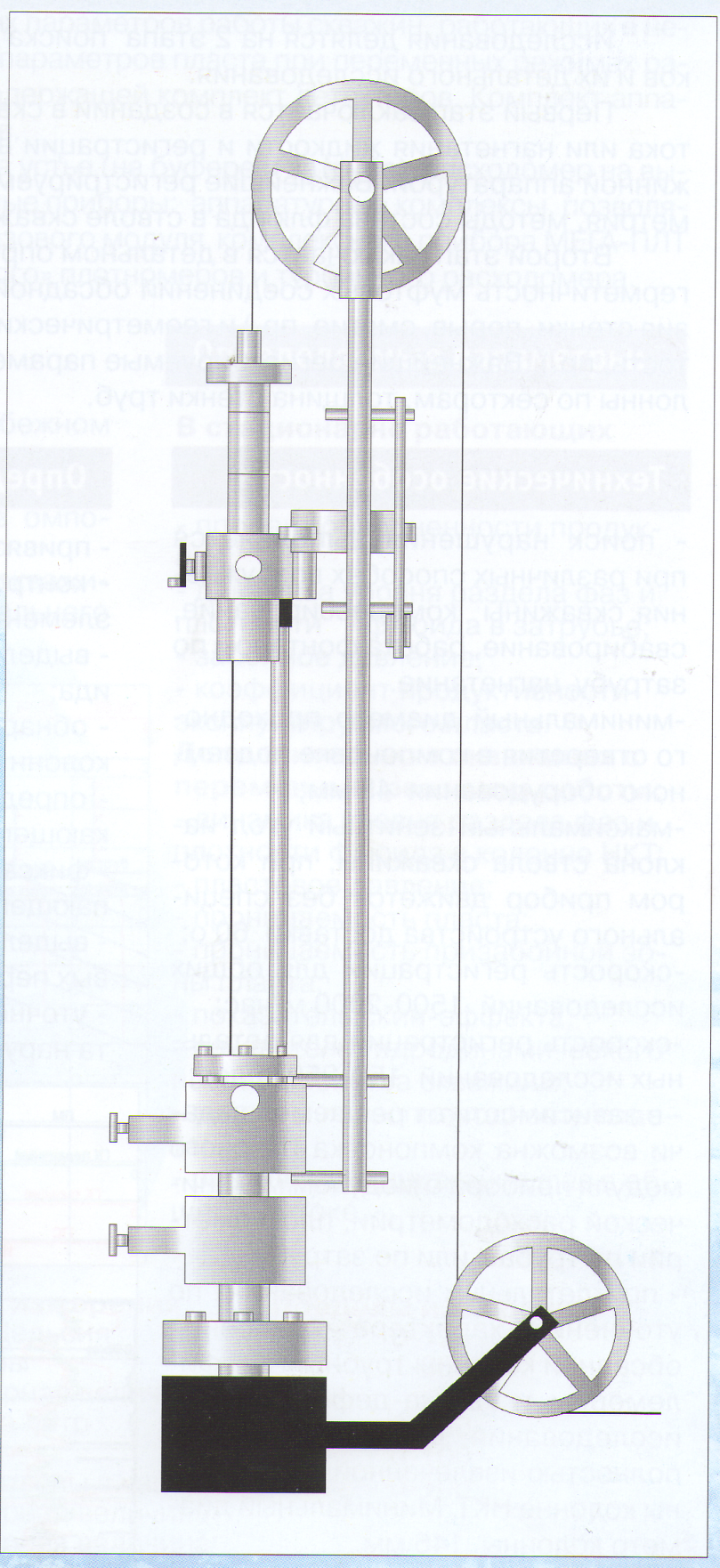

Назначение оборудования - спуск скважинных приборов в незаглушенные и нестравленные скважины, изоляция скважинного пространства от дневной поверхности; недопущение прорыва или выброса скважинного флюида, загрязнения окружающей среды. Устьевое оборудование высокого давления представляет собой:

- переводник для крепления к скважинной арматуре;

- тройник - разрядник для соединения с накидной линией скважины;

- плашечный превентор;

- наборный лубрикатор, высота которого диктуется габаритами используемого скважинного оборудования;

- кабельный сальник с гидравлическим уплотнением;

- насос и шланг высокого давления, регулирующие уплотняющее усилие на сальнике

Технические особенности:

- шлюзовое оборудование высокого давления монтируется практически на все типы фонтанной арматуры;

- может быть использовано для работы на скважинах без бригады бурения или освоения.

ОПРЕДЕЛЕНИЕ МЕСТ НЕГЕРМЕТИЧНОСТИ ОБСАДНЫХ КОЛОНН И ПОДЗЕМНОГО ОБОРУДОВАНИЯ И ИНТЕРВАЛОВ ЗАКОЛОННЫХ ПЕРЕТОКОВ

Исследования делятся на 2 этапа поиска мест негерметичности или заколонных перетоков и их детального исследования.

Первый этап заключается в создании в скважине переменных режимов путем вызова при­ тока или нагнетания жидкости и регистрации возникающих при этом физических полей скважинной аппаратурой. Важнейшие регистрируемые параметры при этом: термометрия, дебитометрия, методы состава флюида в стволе скважины.

Второй этап заключается в детальном определении места негерметичности, его типа (негерметичность муфтовых соединений обсадной колонны или лифтовых труб, трещины, коррозия стенки, порыв, смятие, пр.) и геометрических параметров (ширина, протяженность, раскрытость, пр.). Важнейшие регистрируемые параметры при этом: внутренний радиус обсадной колонны по секторам, толщина стенки труб.
