ОАО Западно-Сибирская Корпорация "Тюменьпромгеофизика" является крупнейшим предприятием в сфере промысловой геофизики России. Основные направления деятельности Тюменьпромгеофизики заключаются в проведении полного комплекса геофизических и про­ стрелочно-взрывных работ в разведочных, поисковых и эксплуатационных скважинах, испытание скважин и контроль за разработкой, интерпретация данных ГИС, моделирование и выпуск всего комплекса соответствующего оборудования. Мощный производственно-технический потенциал Корпорации представлен структурными подразделениями: в Ханты­Мансийске, Сургуте, Мегионе, Нягани, Радужном, Пыть-Яхе, Белоярском, Красноярске, Юганске, Ново-Уренгое, Тарко-Сале. В состав Корпорации, наряду с производственными подразделениями, входят научно-технические, технологические, опытно­конструкторские центры, расположенные в Тюмени, Новосибирске, Киеве. Они занимаются совершенствованием и перспективными разработками новых методов и методик про­ ведения геофизических исследований, разработкой современных технологий регистрации, систем интерпретации и представления материалов ГИС. В настоящее время, технологические центры полностью обеспечивают производственные подразделения Корпорации всеми основными типами скважинной аппаратуры и на­ земного оборудования. Центральная база Корпорации находится в г.Мегионе, Тюменской области. Деятельность ОАО 3ападно-Сибирской Корпорации "Тюменьпромгеофизика" основана на честности, качестве и стремлении к совершенству. В этом залог успешного развития Корпорации и выгодного с ней сотрудничества. Деловые интересы предприятия широко представлены не только в России, но далеко за ее пределами. Она открыта для сотрудничества и может вести диалог с любыми отечественными и зарубежными партнерами.

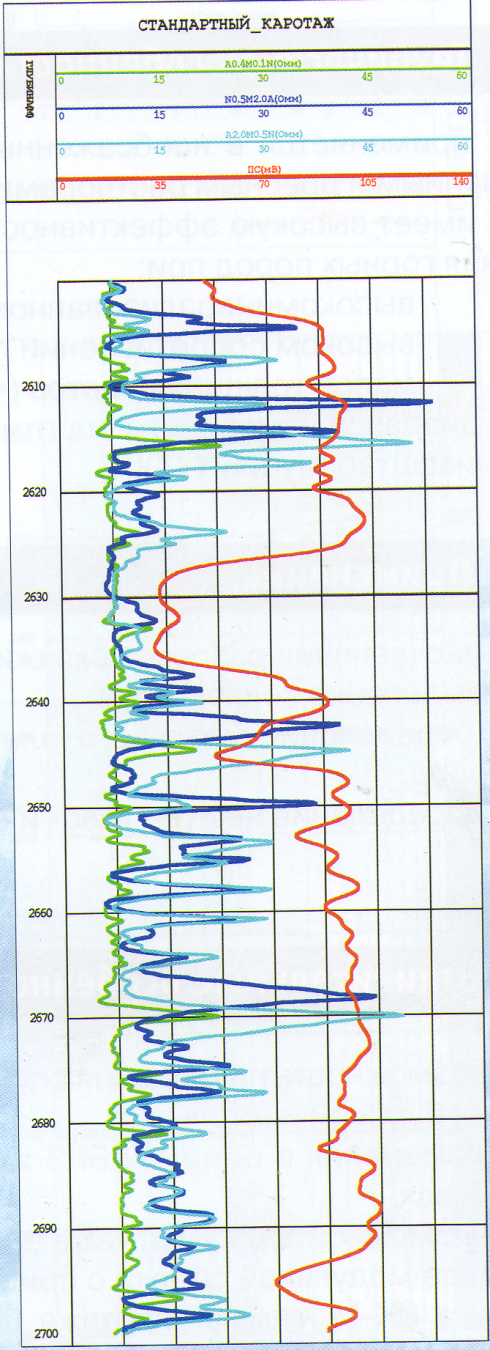

Стандартный каротаж

Метод стандартного каротажа основан на регистрации кажущегося сопротивления горных пород стандартными нефокусированными зондами в составе:

- последовательный градиент-зонд N

- обращенный градиент-зонд А

- обращенный потенциал-зонд А

- кривая потенциалов самопроизвольной поляризации ПС.

регистрируемые параметры: единицы измерения:

- кажущееся сопротивление Ом. м

- потенциал ПС мВ

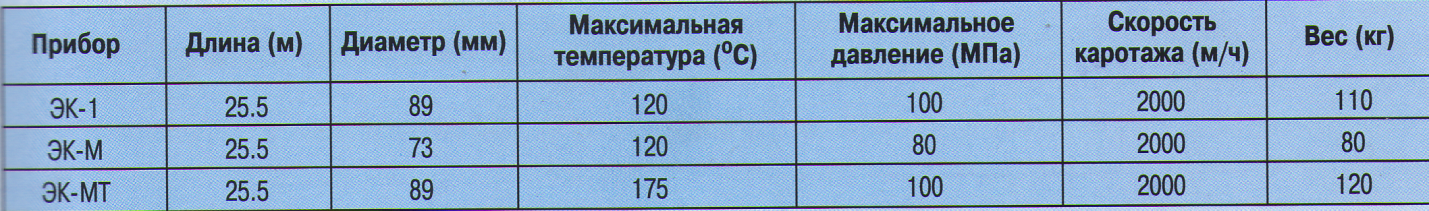

Технические особенности:

- применяется в необсаженных скважинах с пресным типом раствора;

- диаметр скважин 150-750 мм;

- диапазон измерения КС 0,2-50 Ом. м;

50-1250 Ом.м;

ПС 0-200 мв;

- масштаб записи 5 Oм.м/2 см; 20 мв/2 см;

- масштаб глубин 1:500;

- возможность проведения спуско-подъемных операций через буровой инструмент;

-возможность работы, как в одиночном режиме, так и в составе модульной сборки с приборами индукционного каротажа ИК-М, гамма каротажа ГК-М и каверномером КП-М (либо прибором микрометодов МК-МН).

Применение:

- изучение разрезов скважин;

-стратиграфическое расчленение разреза;

- литологическое расчленение разреза;

- корреляция разрезов скважин.
