• AccuTouch (резистивные экраны);

• IntelliTouch (экраны на поверхностно-аккустических волнах);

• SecureTouch (вандалостойкие экраны);

• CarrolTouch (экраны на инфракрасном излучении).

Выполненный в соответствии с геометрией монитора, сенсорный экран AccuTouch (Рис. 37) состоит из стеклянной панели, покрытой слоем пластика. Пространство между стеклом и пластиком отделено микроизоляторами, которые равномерно распределены по активной области экрана и надежно изолируют проводящие поверхности. При легком прикосновении поверхности соприкасаются. Контроллер регистрирует изменение сопротивления, преобразует его в координаты прикосновения (X и Y) и передает их на системную шину компьютера.

Рис. 37. Сенсорный экран технологии AccuTouch.

IntelliTouch (Рис. 38). На стеклянной панели сенсорного экрана, соответствующей форме матрицы монитора, по углам в нерабочей части расположены пьезопреобразователи. Контроллер посылает электрический сигнал на преобразователи, которые превращают сигнал в акустическую волну. Акустическая волна проходит по поверхности стеклянной панели и отражается массивом датчиков по периметру. Приемные датчики собирают отраженную волну и направляют ее обратно на пьезоэлементы. Волна преобразуется в электрический сигнал, который анализируется контроллером.

Рис. 38. Сенсорный экран технологии IntelliTouch.

Преимущества IntelliTouch

• Стеклянный экран обеспечивает максимальную прозрачность и высокое качество изображения

• Работает даже при наличии царапин

• Точный ответ на прикосновение

• Реагирует на прикосновение пальца, руки в перчатке и стилоса

• Позволяет определять силу прикосновения

• Плоские и сферические экраны

• Антибликовое покрытие

SecureTouch. Вандалостойкие сенсорные экраны. Плоские сенсорные экраны SecureTouch созданы на основе технологии поверхностно-активных волн IntelliTouch из высокопрочного стекла, которое способно противостоять вандализму.

Преимущества SecureTouch

• Сенсорный экран представляет собой прочное отожженное стекло

• Отсутствие непрочных покрытий, которые можно поцарапать или порвать

• Высокая ударостойкость

• Размеры от 10.4" до 18"

• Толщина 12.7 и 6.3 мм

• Антибликовое покрытие (для экранов толщиной 6.3 мм)

• Непроницаемые для пыли, жидкости

CarrollTouch. Сенсорные экраны на инфракрасном излучении. Технология основывается на прерывании сетки из невидимых инфракрасных лучей на повехности сенсорного экрана (Рис. 39). Рама оптической матрицы содержит ряд инфракрасных светодиодов и фото-транзисторов, установленных на противополжных сторонах и создающих сетку из инфракрасных лучей.

Вся конструкция в сборе состоит из печатной платы с установленными на ней опто-парами и скрыта за прозрачной для инфракрасных лучей панелью. Контроллер сенсорного экрана последовательно включает светодиоды для создания сетки инфракрасных лучей. Когда перо или палец касается экрана, он попадает в сетку и прерывает лучи. Один или более фото-транзисторов обнаруживают отсутствие света и передают в контроллер сигнал, по которому в дальнейшем устанавливаются координаты точки, в которой произошло касание.

Рис. 39. Сенсорный экран технологии CarrollTouch.

• Преимущества CarrollTouch

• Настраивается на изменение условий освещения, включая прямой солнечный свет

• Стабильность начальной калибровки

• Высокая устойчивость к механическим повреждениям

• Функция коррекции параллакса для LCD дисплеев

• Герметически защищен от загрязнений

• Выбор между прозрачным и антибликовым экраном

Световое перо или кисть. Светочувствительное устройство снятия координат точек экрана (Рис. 40). Световое перо используется для ввода данных и не требует специального экрана.

В наконечнике светового пера установлен фотоэлемент, который реагирует на световой сигнал, передаваемый экраном в точке прикосновения пера. Сопоставление времени появления сигнала с синхросигналом развертки изображения позволяет определить положение светового пера на экране.

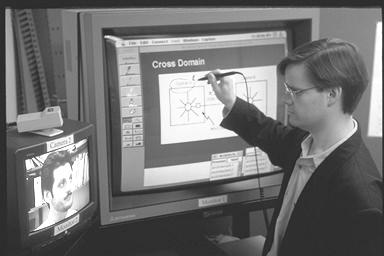

Рис. 40. Световое перо.

Модем - это устройство, предназначенное для подсоединения компьютера к обычной телефонной линии с целью обмена информацией между двумя компьютерами и соответственно является устройством обмена информацией. Название происходит от сокращения двух слов - Модуляция и Демодуляция.

Компьютер вырабатывает дискретные электрические сигналы (последовательности двоичных нулей и единиц), а по телефонным линиям информация передается в аналоговой форме (то есть в виде сигнала, уровень которого изменяется непрерывно, а не дискретно). Модемы выполняют цифро-аналоговое и аналого-цифровое преобразования. При передаче данных, модемы накладывают цифровые сигналы компьютера на непрерывную частоту телефонной линии (модулируют ее), а при их приеме демодулируют информацию и передают ее в цифровой форме в компьютер. Модемы передают данные по обычным, то есть коммутированным, телефонным каналам со скоростью от 300 до 56 000 бит в секунду, а по арендованным (выделенным) каналам скорость может быть и выше. Кроме того, современные модемы осуществляют сжатие данных перед отправлением, и соответственно, реальная скорость может превышать максимальную скорость модема (Рис. 41).

По конструктивному выполнению модемы бывают встроенными (вставляются в системный блок компьютера в один из слотов расширения) и внешними (подключаются через один из коммуникационных портов, имеют отдельный корпус и собственный блок питания). Однако, без соответствующего коммуникационного программного обеспечения, важнейшей составляющей которого является протокол, модемы не могут работать.

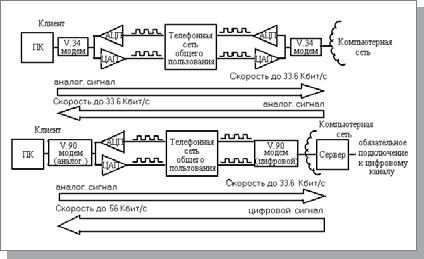

Рис. 40. Принцип работы модема

Современные модемы для широкого круга пользователей имеют встроенные возможности отправления и получения факсимильных сообщений. Такие устройства называются факс-модемами. Также, есть возможность поддержки языковых функций с помощью звукового адаптера.
