Взрывозащищенное светодиодное табло s-indicator

В зрывозащищенное светодиодное табло S-INDICATOR устанавливается внутри помещений в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли. Благодаря светодиодным технологиям и сниженному энергопотреблению табло S-INDICATOR может работать продолжительное время на внутреннем аварийном источнике питания, устанавливаемом по требованию заказчика. В помещении №2 и в коридоре нет обращение взрывоопасной смеси и дабы снизить затраты на оборудования,будем устанавливать обычное оборудование не взрывозащищеного исполнения.

Устанавливается на дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации.

Выбор системы оповещения

В помещениях под номером №1,№3 требуется установка оборудования взрывозащищеного исполнения,поэтому выбираем Взрывозащищенный оповещатель bExA110d

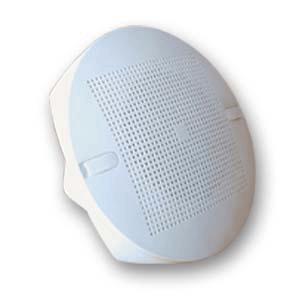

Оповещатели имеют возможность записи голосового сообщение длительностью до 16 секунд и предназначены для трансляции аварийных сигналов во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов. Речевому сообщению может предшествовать 1 из 10 тональных сигналов. В помещении №2 и в коридоре нет обращение взрывоопасной смеси и дабы снизить затраты на оборудования,будем устанавливать обычное оборудование не взрывозащищеного исполнения. Орфей возможность крепления на стене или потолке с помощью соответствующего комплекта принадлежностей .Широкополосный динамический громкоговоритель с диапазоном частот от 180 до 12500 Гц.

Компоновка основных узлов и описание работы установки

Размещение оборудования системы пожарной сигнализации и системы оповещения о пожаре выполняется в соответствии с планами расположения, приведёнными в графической части проекта.

Выбор проводов и кабелей, а также способы их прокладки предусмотрены в соответствии с [2], [3] и [5].

Согласно п.4.1 [5] кабельные линии систем противопожарной защиты должны выполняться огнестойкими кабелями с медными жилами, не распространяющими горение при групповой прокладке по категории А по ГОСТ РМЭК 60332-3-22 с низким дымо- и газовыделением (нг-LSFR) или не содержащими галогенов (нг-HFFR).

Согласно п.4.5 [5] кабельные линии систем противопожарной защиты должны сохранять работоспособность в условиях пожара в течение времени, необходимого для функционирования конкретных систем защищаемого объекта.

Согласно п.2 ст. 82 [4] кабели и провода систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортирования подразделений пожарной охраны в зданиях, сооружениях и строениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

Согласно п. 13.15.7 [2] пожаростойкость проводов и кабелей, подключаемым к различным компонентам систем пожарной автоматики должна быть не меньше времени выполнения задач этими компонентами для конкретного места установки. Пожаростойкость проводов и кабелей обеспечивается выбором их типа, а также способами их прокладки.

Согласно п.2 ст.82 [4] и п.14.15.7 [2] возможна замена кабеля с индексом нг-LSFR на другой кабель для систем пожарной сигнализации с условием выполнения расчёта времени эвакуации людей из помещений.

Шлейфы пожарной сигнализации выполняются самостоятельными проводами с медной жилой диаметром сечения 0,5мм типа КСПВ 2х0,5 мм в соответствии с планом расположения кабельной сети по стенам здания и по потолку открыто, в местах, где возможны механические повреждения и электромагнитные наводки, – в кабель-канале.

Согласно п.3.18 [6] проходы небронированных кабелей, защищенных и незащищённых проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проёмах, а через сгораемые - в отрезках стальных труб. Проёмы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала. При организации проходов кабелей через стены и перекрытия необходимо обеспечить огнестойкость проходов, соответствующую огнестойкости строительных конструкций.

Прокладку кабеля выполнить в соответствии с п.3.32-3.40, 3.50-3.55, 3.60-3.74 [6].

Согласно п.4.13 [5] не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

Согласно п.4.6 [5] кабельные линии систем оповещения и управления эвакуацией должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

Для исключения наводок от электрической сети прокладку слаботочных линий выполнять на расстоянии не менее 0,5 м от силовых цепей и светильников.

Состояние кабелей и проводов перед прокладкой должно быть проверено наружным осмотром. Кроме осмотра должна быть проведена прозвонка кабеля и проверена целостность изоляции жил.

Электроснабжение установки

Согласно п.4.2-4.4 [5] по степени обеспечения надёжности электроснабжения электроприёмники систем противопожарной защиты должны относиться к I категории надёжности электроснабжения, которые должны обеспечивать питание указанных электроприёмников в дежурном режиме в течение 24 ч плюс 3 ч работы системы пожарной автоматики в тревожном режиме. При использовании аккумулятора в качестве источника питания должен быть обеспечен режим подзарядки аккумулятора.

Электроснабжение системы пожарной сигнализации осуществляется от существующей линии питания от отдельного автомата существующего распределительного щита напряжением 220В 50Гц. Линию электропитания выполнить кабелем ВВГ нг-LS.

Для питания системы используется встроенный источник питания Кварц с аккумуляторной батареей 12В, обеспечивающий питание системы пожарной автоматики в дежурном режиме в течение 24 ч плюс 3 ч работы системы в тревожном.

Защитное заземление и зануление

Элементы электрического оборудования автоматических электро установок пожаро тушения и систем пожарной сигнализации должны удовлетворять требованиям ГОСТ 12.2.007.0 по способу защиты человека от порожения человека электрическим током .

Защитное заземление электрооборудования автоматических установок пожаротышения и систем пожарной сигнализации должно быть выполнено в соотвецтвии с требованием ПУЭ, СниП 3.05.06, ГОСТ 12.1.030 и технической документации завода-изготовителя.

Устройства местного пуска автоматических установок пожаротушения должны быть ограждены от случайного доступа и опломбированы , за исключением устройств местного пуска, установленых помещении станции пожаротушения или пожарных постов.При использовании для защиты различных обьектов радиоизотопных дымовых пожарных извещятелей должны быть соблюдены требования радиоционной безопастности, изложенные в НРБ-99,ОСП-72/87.
