Лабораторная работа № 7 Построение графиков, диаграмм и линий тренда в excel
Цель работы: Изучить:
построение графиков функций;
построение диаграмм;
построение линии тренда.
Теоретическая часть
В Excel можно строить графики, которые в наиболее выгодном свете представляют информацию. Для их построения используется Мастер диаграмм. После нажатия этой кнопки в меню необходимо выполнять действия в соответствии с указаниями (рис. 1).
Рис. 1. Мастер диаграмм
Для того чтобы построить график функции, необходимо предварительно построить таблицу с ее значениями на заданном отрезке. Шаг, с которым изменяется функция, можно выбрать самостоятельно. Для этого в первую ячейку заносится нижняя граница отрезка, а в последующую - формула для вычисления следующего значения аргумента включающая в себя сумму предыдущего значения и выбранного шага. Далее копируется эта формула в столбце на весь диапазон до тех пор, пока значение аргумента не достигнет верхней границы. В ячейку функции заносится формула для вычисления функции и копируется на весь диапазон.
Выделив диапазон, содержащий значение функции, вызывается Мастер диаграмм, выбирается тип Графики и в открывшемся окне выбирается тип -График. В открывшемся окне выбирается вид графика.
Рис. 2. Построение графика
Для того чтобы подписи по оси абсцисс соответствовали истинным значениям, в Подписи горизонтальной оси(категории) вводят диапазон значений аргумента.
Для того чтобы график удобнее читался, используют Легенду - список обозначения переменных, заключенный в рамку.
К графику можно добавить название, подписи по осям координат и др.
На любом шаге можно нажать Готово в результате чего построение графика завершится.

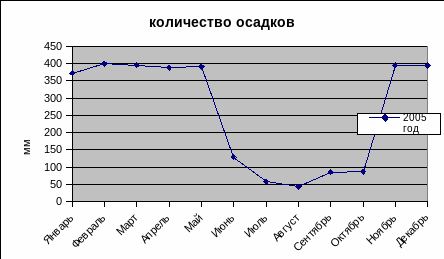

Рис. 3. Построение графика
По указанному алгоритму можно строить несколько графиков в одной системе координат. Для этого следует лишь добавить столбцы с соответствующими значениями функций.
Диаграммы позволяют наглядно, в наиболее выгодном свете представить информацию. В Excel можно построить объемные и плоские диаграммы. Для построения диаграмм также используется Мастер диаграмм.
К наиболее распространенным диаграммам относятся: гистограмма, линейчатая диаграмма, круговая диаграмма, кольцевая диаграмма, с областями и поверхность. Гистограмма используется для сравнения отдельных показателей в различные моменты времени. Она удобна для отображения динамики изменения показателя. Линейчатая диаграмма очень похожа на гистограмму. Она отличается ориентацией осей. Круговая и кольцевая диаграммы используются для сравнения отдельных показателей между собой и с общей их суммой.
Ниже приведен пример диаграммы (рис. 4) для таблицы счета (таблица 1):
Таблица 1
Таблица успеваемости студентов группы ЭБ за 2 семестр 2011 года
№ п/п |
Ф.И.О. студента |
Наименование дисциплины |
|||||
Математика |
Физика |
Информатика |
Экономика |
Ин. язык |
Сред. оценка за семестр |
||
1 |
Иванов А.С. |
4 |
4 |
5 |
3 |
3 |
3.8 |
2 |
Петренко Р.И. |
4 |
5 |
5 |
3 |
3 |
4.0 |
3 |
Кузнецова Т.А. |
5 |
4 |
4 |
3 |
4 |
4.0 |
4 |
Новчихин С.М. |
5 |
3 |
4 |
3 |
4 |
3.8 |
5 |
Петрова А.Р. |
4 |
3 |
4 |
4 |
3 |
3.6 |
6 |
Евсяков П.П. |
3 |
3 |
4 |
4 |
3 |
3.4 |
7 |
Зиняков Н.П. |
3 |
3 |
3 |
4 |
4 |
3.4 |
8 |
Пронин В.В. |
4 |
4 |
3 |
3 |
4 |
3.6 |
9 |
Былова С.Ю. |
3 |
4 |
3 |
3 |
5 |
3.6 |
10 |
Средняя оценка по дисциплине |
3.9 |
3.7 |
3.9 |
3.3 |
3.7 |
|
Рис. 4. Диаграмма
Кроме указанных, существует точечная диаграмма, позволяющая отобразить точки, неравномерно распределенные по оси х.
