Содержание:
1 Исходные данные…………………………………………………………………………………… 2
2 Проектирование поперечного профиля…………………………………………………………… 3
2.1 Проектирование поперечного профиля улицы А………………………………………………. 3
2.1.1 Технические требования……………………………………………………………………….. 3
2.1.2 Определение ширины транспортных элементов……………………………………………... 3
2.1.2.1 Определение пропускной способности одной полосы движения…………………………. 3
2.1.2.2 Определение пропускной способности при оптимальной скорости………………………. 4
2.1.2.3 Определение пропускной способности многополосной проезжей части…………………. 4
2.1.2.4 Определение пропускной способности тротуаров………………………………………….. 6
2.1.2.5 Назначение поперечного профиля улицы А………………………………………………… 6
2.2 Проектирование поперечного профиля улицы Б……………………………………………….. 7
2.2.1 Технические требования………………………………………………………………………... 7
2.2.2 Определение ширины транспортных элементов……………………………………………… 7
2.2.2.1 Определение пропускной способности одной полосы движения…………………………. 7
2.2.2.2 Определение пропускной способности при оптимальной скорости………………………. 8
2.2.2.3 Определение пропускной способности многополосной проезжей части…………………. 8
2.2.2.4 Определение пропускной способности тротуаров………………………………………….. 8
2.2.2.5 Назначение поперечного профиля улицы Б…………………………………………………. 9
3 Составление вариантов пересечения………………………………………………………………. 10
3.1 Первый вариант……………………………………………………………………………………. 10
3.2 Второй вариант…………………………………………………………………………………….. 12
3.3 Сравнение вариантов………………………………………………………………………………. 12
Литература……………………………………………………………………………………………… 14
1 Исходные данные.
Согласно заданию, в данном курсовом проекте требуется составить проект участка улично-дорожной сети, а именно, пересечение двух улиц: А и Б.
Схема пересечения:
Интенсивность Движения транспорта (ед./час):
По направлению «А»: 1200; По направлению «Б»: 890;
в том числе: в том числе:
левых поворотов (%): 7; левых поворотов (%): 10;
правых поворотов (%): 7; правых поворотов (%): 15;
Интенсивность движения пешеходов (чел./час):
по направлению «А»: 600;
по направлению «Б»: 400;
Ширина улиц в красных линиях:
«А», м: 69;
«Б», м: 58;
Продольные уклоны трассы:
«А»: 0.002;
«Б»: 0.003;
Расстояние между перекрестками:
«А», м: 300;
«Б», м: 285;
Дополнительные данные:
по улице «А» размещены киоски В=2.5 м.
2 Проектирование поперечного профиля.
2.1 Проектирование поперечного профиля улицы а.
2.1.1 Технические требования.
Согласно заданию улица «А» является магистральной улицей общегородского значения с регулируемым движением. Интенсивность движения транспорта по улице «А» соответствует 1200 ед./час. Технические требования к улицам данной категории согласно [1] приведены ниже:
расчётная скорость Vp, км/ч.............................................................. 80
ширина полосы b,м............................................................................ 3.5
количество полос m, шт..................................................................... 4–8
Rmin в плане, м. ..................................................................................... 400
наибольший поперечный уклон imax, 0/00 .......................................... 50
ширина тротуара Т, м. ...................................................................... 3
общая ширина В, м .......................................................................... 40–80
2.1.2 Определение ширины транспортных элементов.
2.1.2.1 Определение пропускной способности одной полосы движения.
Пропускная способность одной полосы проезжей части – максимальное количество автомобилей, которое может быть пропущено в течение одного часа через сечение полосы в одном направлении при условии соблюдения правил безопасности движения.
(1)
где V-скорость движения автотранспорта, км/ч.;
-длина
расчетного автомобиля, (
);
пооосное
распределение массы автомобиля, (
);
отрезок
безопасности, (
);
коэффициент
трения качения, зависящий от свойств
поверхности, (для асфальта и цементо-бетона
0.01…0.02);
коэффициент
сцепления – отношение максимального
допустимого тягового усилия на ободе
ведущего колеса к нормальной реакции
между колесом и дорогой;
Значение коэффициента сцепления зависит от состояния поверхности:
для сухой поверхности = 0.6… 0.7;
для влажной поверхности = 0.3... 0.4;
для обледенелой поверхности = 0.1...0.2;
Процесс определения теоретической пропускной способности должен учитывать то обстоятельство, что своих расчетных значений скорости могут достигать только при сухом и чистом покрытии, причем движение примем под уклон. Необходимо выполнить серию вычислений при различных условиях и выбрать худшее.

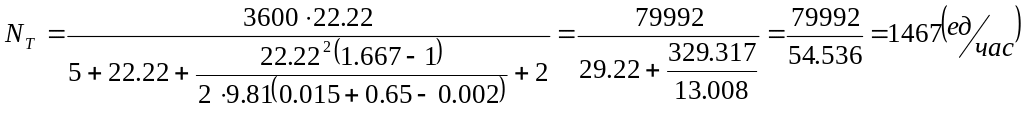

- для сухого покрытия V=22.22 (м/с) (φ=0.7):

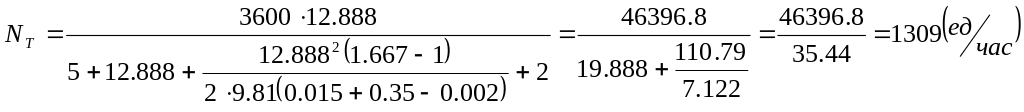

- для мокрого покрытия V=22.22·0.58=12.888 (м/с) (φ=0.35):
;
- для обледенелого покрытия V=22.22·0.27=5.999 (м/с) (φ=0.15):
;

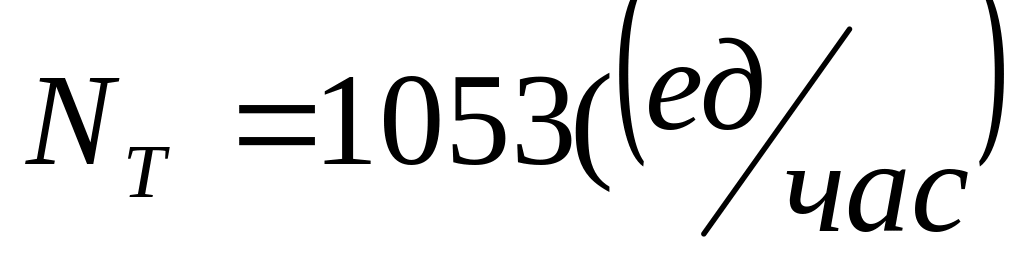

Из
получившихся значений пропускной
способности выбираем наименьшее
.
