1.2. Предельные отклонения метрических резьб. Посадки с зазором.

Резьбы при свинчивании контактируют только по боковым сторонам профиля, поэтому только средний диаметр, шаг и угол профиля резьбы определяют характер сопряжения в резьбе. Стандартом устанавливают суммарный допуск на средний диаметр болта Td₂ и гайки TD₂, который включает допускаемые отклонения собственно среднего диаметра и диаметральные компенсации погрешности шага и угла профиля. Кроме этого, задается допуск на наружный диаметр болта d и внутренний диаметр у гайки D₁, т.е. на диаметры, которые формируются перед нарезанием резьбы и при измерении готовых изделий наиболее доступны. Допуски на наружный и внутренний диаметры строятся так, чтобы исключить возможность защемления по вершинам и впадинам резьбы.

По ГОСТ 16093-81 предусмотрены четыре поля допуска для болтов-(h, g, e, d) и два для гаек (H и G).

П оложение полей допусков болтов и гаек по ГОСТ 16093-81 показаны на рисунке 1.2.

Рисунок 1.2

Отклонения отсчитываются от номинального профиля, изображенного утолщенной линией в направлении, перпендикулярном к оси резьбы.

Расположение полей допусков резьбы относительно номинального профиля определяются основным отклонением: верхним для болтов (рисунок 1.2а.) и нижнем для гаек (рисунок 1.2б.).

Допуски для диаметров резьбы болтов и гаек определяются в зависимости от цифры, показывающей степень точности, стоящей перед буквой, обозначающей поле допуска.

Установлены следующие степени точности:

Диаметр болта Степень точности

наружный 4; 6; 8

средний 4; 6; 7; 8; 9; 10^*

диаметр гайки

наружный 5; 6; 7; 8

средний 4; 5; 6; 7; 9^**) степень точности резьб на деталях из пластмасс.

Длина свинчивания в силу конструктивных особенностей резьбовых соединений оказывает влияние на качество и характер сопряжения. Установлено три группы длин свинчивания:

S – короткие;

N – нормальные;

L - длинные

К группе N относятся резьбы с длинной свинчивания не менее 2,24Рd^0.2 и не более 6,7Рd^0.2. Длины свинчивания менее 2,24Рd^0.2 относятся к группе S, а длины свинчивания более 6,7Рd^0.2 – к группе L.

Значение длин свинчивания установлены ГОСТ 16093-81 и приведены в таблице 1.2.1.

Таблица 1.2.1. Длины свинчивания (в мм) метрической резьбы (ГОСТ 16093-81)

Номинальный

диаметр d

Шаг Р

Длина свинчивания

До

Cв

До

Св

От 1 до 1,4

0,2

0,25

0,3

0,5

0,6

0,7

1,4

1,7

Свыше 1,4

до 2.8

0,2

0,25

0,35

0,4

0,45

0,5

0,6

0,8

1,3

1,5

1,9

2,6

3,8

Свыше 2,8

до 5.6

0,25

0,35

0,5

0,6

0,7

0,75

0,8

0,7

1,5

1,7

2,2

2,5

2,1

4,5

6,7

7,5

Свыше 5,6 до 11,2

0,25

0,35

0,5

0,75

1,25

1,5

0,25

0,35

0,5

0,75

1,25

1,5

2,4

3,4

4,7

7,1

9 12

Свыше 11.2 до 22,4

0,35

0,5

0,75

1,25

1,5

1,75

2,5

1,3

1,8

2,8

3,8

4,5

5,6

3,8

5,5

8,3

Свыше 22,4 до 45

0,5

0,75

1,5

3,5

4,5

2,1

3,1

6,3

8,5

6,3

9,5

Свыше 45 до 90

0,5

0,75

1,5

5,5

2,4

3,6

4,8

7,5

9,5

7,1

Свыше 90 до 180

0,75

1,5

4,2

5,6

8,3

106

Свыше 180 до 355

1,5

9,5

118

Свыше 355 до 600

130

Основные поля допусков метрической резьбы для посадок с зазором по ГОСТ 16093-81 приведены в таблице 1.2.2. цифры обозначают степень точности, а буквы – основное отклонение.

Таблица 1.2.2. Основные поля допусков метрической резьбы ( ГОСТ 16093-81)

Детали	Класс точности	Поле допуска при длине свинчивания
Детали	Класс точности	S-короткая	N- короткая	L-длинная
наружная резьба (болт)	точный	(3h 4h)	4g; 4h	(5h 4h)
	средний	5g 6g; (5h 6h)	6d; 6e; 6f; [6g]; 6h	(7e 6e); 7g 6g; (7h 6h)
	грубый	-	8g; (8h)	(9g 8g)
внутренняя резьба (гайка)	точный	4H	4H 5H; 5H	6H
	средний	(5G); 5H	6G; [6H]; 5H 6H	(7G); 7H
	грубый	-	7G; 7H	(8G); 8H

Примечания: 1.Класс точности – понятие условное; его используют для сравнительной оценки точности резьбы.

Точный класс рекомендуется для ответственных резьбовых соединений.

Средний класс – для резьб общего назначения.

Грубый класс – для резьб, нарезаемых на горячекатаных заготовках, в длинных глухих отверстиях и т.п.

2.Поля допусков, заключенная в рамки, рекомендуется для предпочтительного применения.

3.При длинных свинчиваниях S и L допускается применять поля допусков, установленные для длин свинчивания N.

4.Наиболее распространенной посадкой для крепёжных метрических резьб является 6H/6g.

5.Применение полей допусков, значение которых заключенных в скобки, рекомендуется ограничить.

В таблицах 1.2.3. и 1.2.4. приведены придельные отклонение диаметров резьбы винта и гайки. (Приведены в приложении 1)

1.3. Обозначение полей допусков метрической резьбы.

Обозначение поля допуска резьбы включает поле допуска среднего диаметра, помещенного на первом месте, и поля допуска наружного диаметра болтов и внутреннего диаметра гаек.

НАПРИМЕР: 7h6h; 5H6H.

Если обозначение поля допуска диаметра по вершинам резьбы совпадает с обозначением поля допуска среднего диаметра ,то в обозначении поля допуска резьбы оно не повторяется.

НАПРИМЕР:

Резьба с крупным шагом - болт М10 - 6g(болт с крупной метрической резьбой; наружный диаметр d = 10 мм, 6-ая степень точности ,поле допуска – g по среднему и наружному диаметра)

Гайка М10×1 - 6H (гайка с крупной метрической резьбой; наружный диаметр D = 10 мм, 6-ая степень точности поле допуска H по среднему и внутреннему диаметрам).

Болт М10 - 7h6h (болт с крупной метрической резьбой; наружный диаметр d = 10 мм, 7-ая степень точности, поле допуска h по среднему диаметру и 6-ая степень точности, поле допуска h по наружному диаметру)

Резьба с мелким шагом – болт М10×1 – 6h (болт с мелкой метрической резьбой; наружный диаметр d = 10 мм, шаг Р = 1 мм, 6-ая степень точности ,поле допуска h по среднему и наружному диаметрам)

Гайка М10×1 - 6G (гайка с мелкой метрической резьбой; наружный диаметр D = 10 мм, шаг Р = 1 мм, 6-ая степень точности, поле допуска G по среднему и внутреннему диаметрам).

Гайка М10×1 - 4H5H (гайка с метрической резьбой; наружный диаметр

D = 10 мм, шаг Р = 1 мм, 4-ая степень точности, поле допуска H по среднему диаметру; 5-ая степень точности, поле допуска H по внутреннему диаметру.

Посадки резьбовых деталей обозначают дробью, в числителе которой указывают поле допуска гайки, в знаменателе – поле допуска болта.

НАПРИМЕР: М10 - ; М10×1 - .

Если длина свинчивания отличается от нормальной, то она указывается в обозначении: М12 – 7g6g – 30; где 30 – длина свинчивания в мм.

1.4. Обозначение размеров резьбы на чертежах.

На сборочных чертежах проставляются номинальный размер и указывается степень точности и поля допусков гайки и болтов.

На чертежах деталей – промышленный размер и буквенные обозначения предельных отклонений, эскизы оформляются согласно требованию ЕСКД.

2. Пример выполнения задания.

Согласно сборочному чертежу узла и исходным данным необходимо:

1.Определить основные параметры профиля резьбы.

2.Объяснить обозначение точности и полей допусков резьбового соединения.

3.Определить предельные размеры болта и гайки.

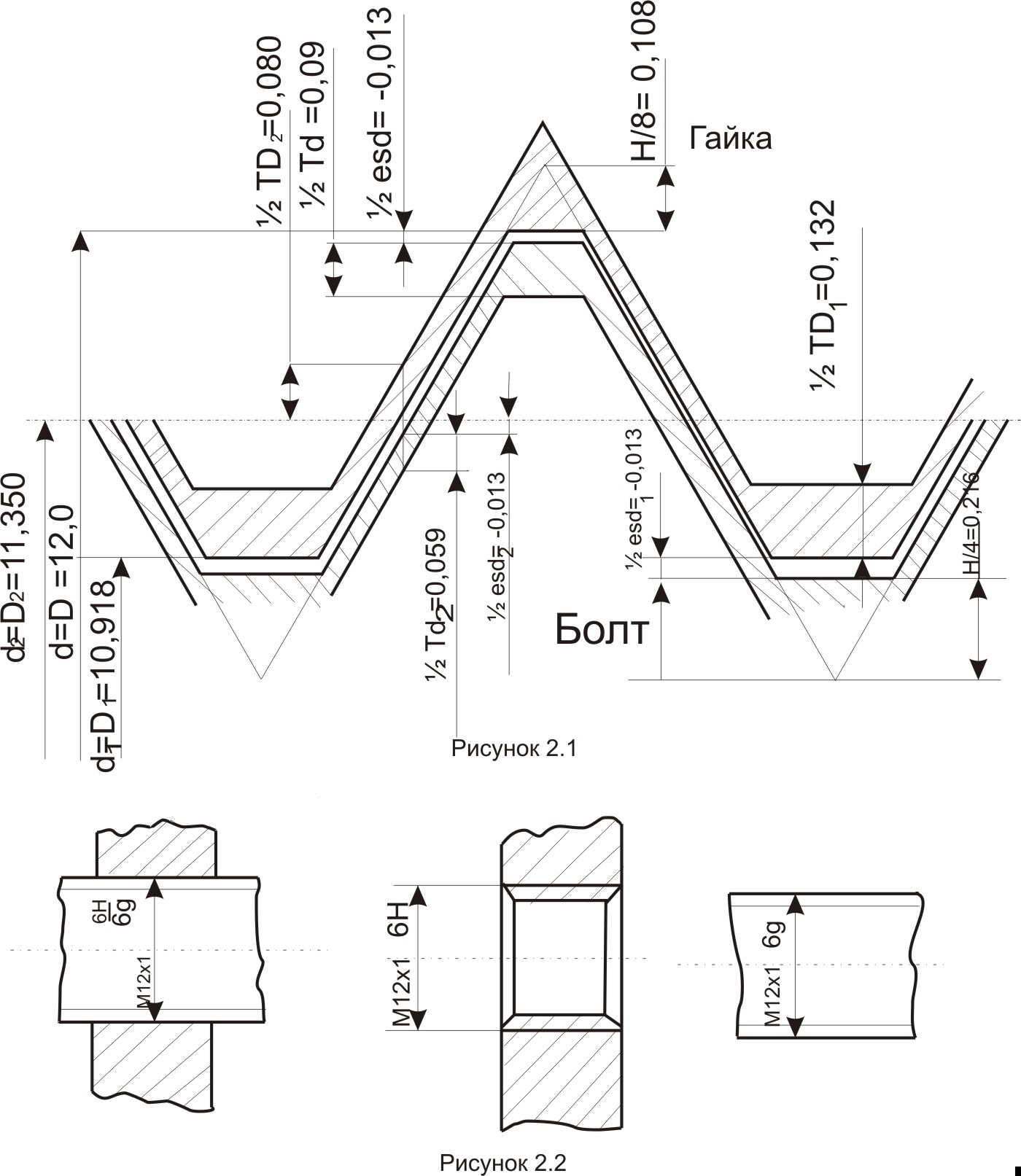

4.Начертить схему расположения полей допусков для размеров болта и гайки.

5.Вычертить в сборе сопряжение, а также эскизы детали, указав размеры резьбы с обозначением полей допусков согласно требованиям ЕСКД.

2.1. Исходные данные:

Номинальный (наружный) диаметр резьбы в мм – 12;

Шаг резьбы, мм – 1;

Сочетание полей допусков ;

Длина свинчивания – N.

2.2. Порядок расчета.

2.2.1. Определение основных параметров профиля резьбы.

По таблицам 1.1.1. и 1.1.2. определяем вид резьбы: с крупным или мелким шагом.

2.2.2. По таблице 1.1.3. в зависимости от шага резьбы Р определяем средний и внутренний диаметры болта и гайки – d₂(D₂) и d₁(D₁).

d = 12 мм; Р = 1 мм – резьба с мелким шагом.

d₂(D₂) = d – 1 + 0,350 = 12 – 1 + 0,350 = 11,350 мм

d₁(D₁) = d – 2 + 0,918 = 12 – 2 + 0,918 = 10,918 мм

H = 0,86025Р = 0,86025 мм

H₁ = 0,54127Р = 0,54127 мм

R = 0,144Р = 0,144 мм

α = 60ْ

2.2.3. Обозначение точности полей допусков резьбового соединения.

На чертеже обозначается резьба с мелким шагом: М12×1 -

В числителе указывают поле допуска гайки, а в знаменателе поле допуска болта.Гайка с мелкой метрической резьбой, наружным диаметром D = 12 мм, шагом Р = 1 мм, 6-ой степенью точности по среднему и внутреннему диаметрам.Болт с мелкой метрической резьбой, наружным диаметром d = 12 мм, шагом Р = 1 мм, 6-ой степенью точности по среднему и внутреннему диаметрам.

2.2.4. Определение предельных размеров резьбы.

2.2.4.1. В соответствии со степенью точности полем допуска, шагом и номинальным (наружным) диаметром по таблице 1.2.3. и 1.2.4. выбираем предельные отклонения d, d₁ и d₂ для болта и D, D₁ и D₂ для гайки.

es(d; d₁;d₂) = -26 мкм = -0,026 мм;

ei(d) = -206 мкм = -0,206 мм;

ei(d₂) = -144 мкм = -0,144 мм;

EI(D; D₁; D₂) = 0

ES(D₁) = +236 мкм = +0,236 мм

ES(D₂) = +160 мкм = +0,160 мм

2.2.4.2. Рассчитываем допуски на d и d₂ болта и на Д₁ и Д₂ гайки.

Td = -0,026 – (-0,.206) = +0,180 мм

Td₂ = -0,026 – (-0,144) = +0,118 мм

TD₁ = +0,236 – 0 = +0,236 мм

ТD₂ = +0,160 – 0 = +0,160 мм

2.2.4.3. Предельные размеры болта и гайки.
