Диаметры и шаги резьб, заключенных в скобки, по возможности не применять.
Для резьб с мелким шагом одному и тому же наружному диаметру могут соответствовать разные шаги, которые на чертежах указываются: М12×1,5; М12×1,25; М12×1; М12×0,75; М12×0,5.
Деталь, имеющая внутреннюю резьбу, условно называют гайкой, а деталь, имеющая наружную резьбу – болтом или шпилькой.
Профиль резьбы – это контур сечения витка в плоскости, проходящей через ось резьбы.

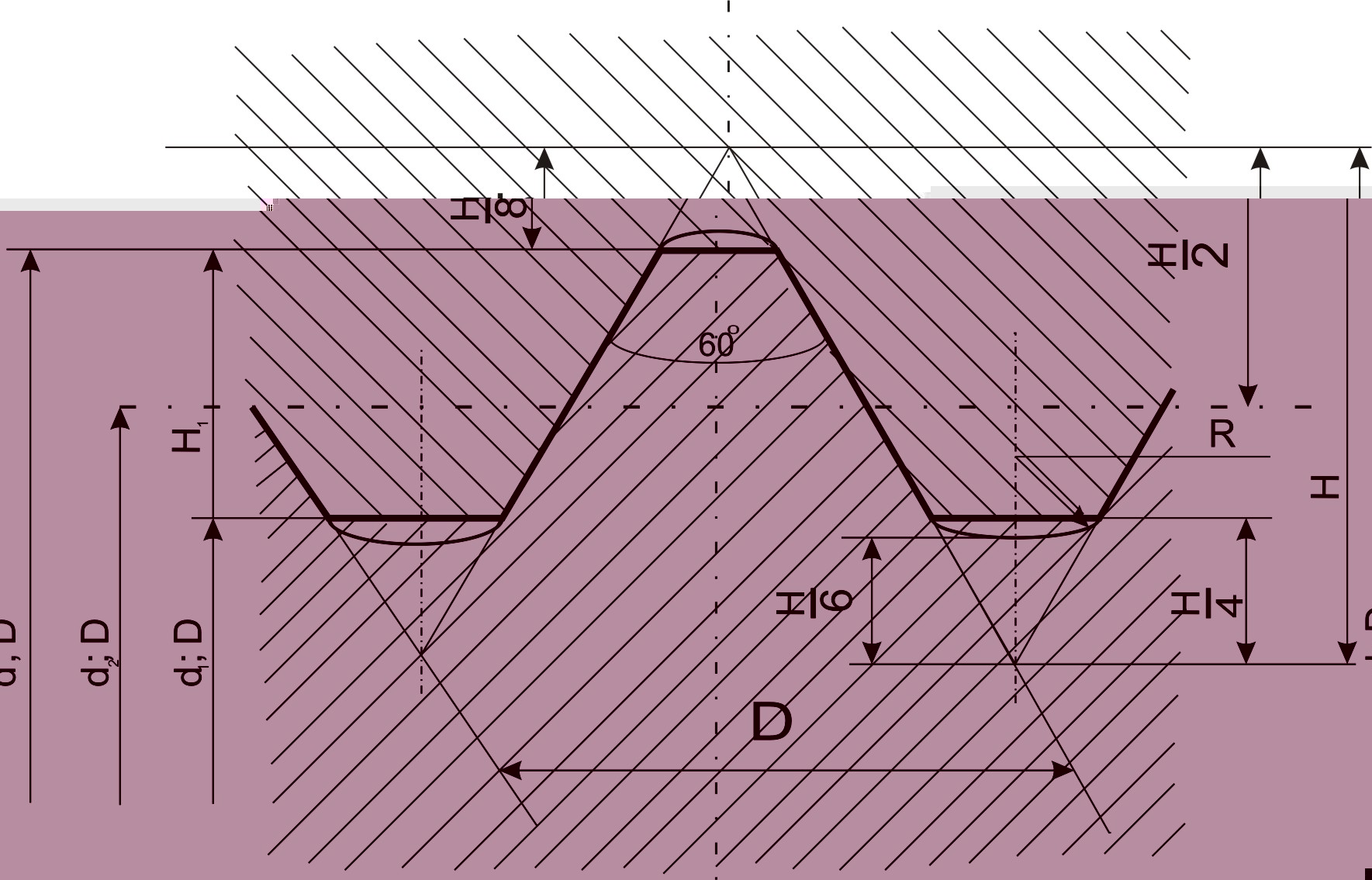

Профиль и основные параметры метрической резьбы с углом α = 60ْ показаны на рисунке 1.1., где R – радиус закругления во впадинах (форма впадины резьбы болта может выполняться как плоскосрезанной, так и закругленной с R = 0,144Р); Р – шаг резьбы; α – угол профиля; Н – высота полной треугольной резьбы (Н = 0,866025Р); Н1 – рабочая высота профиля (Н1 = 0,54126877Р или 5/8Н); D, d – наружный диаметр резьбы (диаметр цилиндра, описанного относительно вершены наружной резьбы и впадин внутренней резьбы); D1, d1 – внутренний диаметр (диаметр цилиндра, описанного относительно вершин внутренней резьбы и впадин наружной резьбы); D2, d2 – средний диаметр(диаметр воображаемого цилиндра, поверхность которого пересекает витки резьбы таким образом, что ширина канавки равна половине номинального шага резьбы).
Наружный диаметр принимается за номинальный диаметр метрической резьбы, указанный на чертеже.
Рисунок 1.1
Размеры D1,(d1) и D2,(d2) даны в таблице 1.1.3. согласно ГОСТ 9150-2002 (ИСО 68-1-98).
Таблица 1.1.3. Размеры среднего и внутреннего диаметров метрических резьб (по ГОСТ 9150-2002 и ИСО 68-1-98).
Шаг резьбы, Р, мм |
Диаметр резьбы (болт и гайка), мм |
Шаг резьбы Р, мм |
Диаметр резьбы (болт и гайка), мм |
||
средний D2, d2 |
внутренний D1, d1 |
средний D2, d2 |
внутренний D1, d1 |
||
0,075 |
d-1+0,951 |
d-1+0,919 |
0,7 |
d-1+0,546 |
d-1+0,242 |
0.08 |
d-1+0,948 |
d-1+0,913 |
0,75 |
d-1+0,513 |
d-1+0,188 |
0.09 |
d-1+0,942 |
d-1+0,903 |
0,8 |
d-1+0,480 |
d-1+0,134 |
0.1 |
d-1+0,935 |
d-1+0,892 |
1 |
d-1+0,350 |
d-2+0,918 |
0.125 |
d-1+0,919 |
d-1+0,865 |
1,25 |
d-1+0,188 |
d-2+0,647 |
0,15 . |
d-1+0,903 |
d-1+0,838 |
1,5 |
d-1+0,026 |
d-2+0,376 |
0,175 |
d-1+0,886 |
d-1+0,811 |
1,75 |
d-2+0,863 |
d-2+0,106 |
0.2. |
d-1+0,870 |
d-1+0,783 |
2 |
d-2+0,701 |
d-3+0,835 |
0,225 |
d-1+0,854 |
d-1+0,756 |
2,5 |
d-2+0,376 |
d-3+0,294 |
0,25 |
d-1+0,838 |
d-1+0,730 |
3 |
d-2+0,051 |
d-4+0,752 |
0,3 |
d-1+0,805 |
d-1+0,675 |
3,5 |
d-3+0,727 |
d-4+0,211 |
0,35 |
d-1+0,773 |
d-1+0,621 |
4 |
d-3+0,402 |
d-5+0,670 |
0.4 |
d-1+0,740 |
d-1+0,567 |
4,5 |
d-3+0,077 |
d-5+0,129 |
0.45 |
d-1+0,708 |
d-1+0,513 |
5 |
d-4+0,752 |
d-6+0,587 |
0,5 |
d-1+0,675 |
d-1+0,459 |
5,5 |
d-4+0,428 |
d-6+0,046 |
0,6 |
d-1+0,610 |
d-1+0,350 |
6 |
d-4+0,103 |
d-7+0,505 |
