1.4.4 Вибір насосів і конструювання цнс

Із профілю п'єзометричних ліній визначаємо напір насосів

охолодженої води:

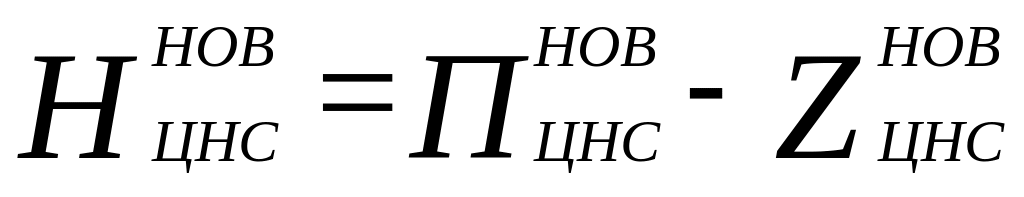

, м,

де П - п'єзометрична позначка у відповідної групи насосів ЦНС, м;

Z – геодезична позначка розташування осі відповідних насосів, м.

Витрати води визначаємо з балансової схеми. За визначеними Q і H вибираємо насоси і конструюємо технологічну частину ЦНС. ЦНС приймаємо згідно ТП 901-2-83. Для ТЕС прийнято 2 робочих і 1 резервний насосний агрегат марки 12Д-19-60 з Q = 1288,1 м³/год та H = 19,85 м.

Напір насосів визначено на основі п'єзометричного профілю СОВ:

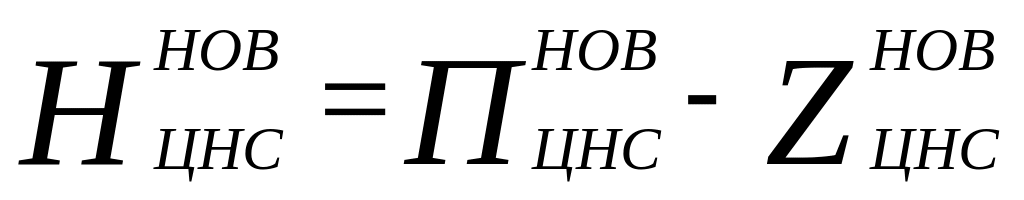

= 243,65 – 223,8 =19,85 м.

1.4.5 Вибір насосів і конструювання нс додаткової води

Аналогічно підбираємо за Q і H насоси для насосної станції додаткової води і сконструйовано цю насосну станцію. Насосна станція додаткової води складається з: оголовку ТП 901-1-5/73, водоприймального колодязя ТП 901-2-10/72, d=4,5 м, продуктивністю 20-150 л/с.

= 15,72 м³/год.

= 223,95 – 214,0 = 9,95 м.

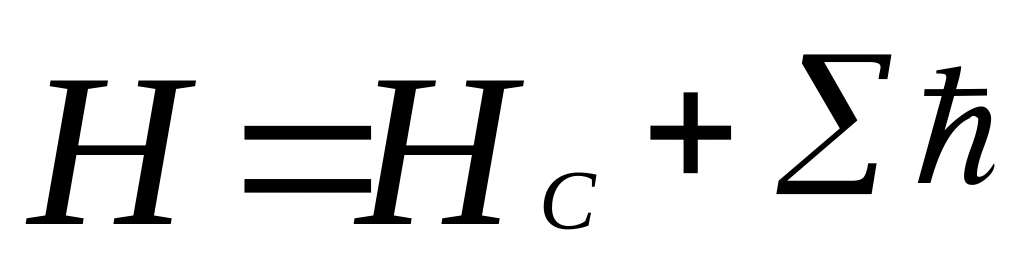

, отже Н =9,95 м.

Для ТЕС прийнято 1 робочий і 1 резервний насосний агрегат марки 2К9б, n=2900 об/хв., з робочими параметрами:

Q = 7,86 м³/год та H = 9,95 м.

2. Економічна частина

1. Кошторисна вартість будівництва

Кошторисна вартість будівництва обчислюється на основі капітальних вкладень будівництва.

Кошторисна вартість будівництва складається з трьох основних частин:

• прямі затрати (ПЗ);

• накладні затрати (НЗ);

• планові накопичення (ПН);

К = ПЗ + НЗ + ПН;

де ПЗ – сума затрат, обчислених по типовим проектам на будівництво

споруд системи. Обчислюється за допомогою кошторисів.

Таблиця 2.1 – Капітальні вкладення у будівництво

№ п/п	Обгрунтування	Назва споруд	Одиниця виміру	Кількість	Вартість одиниці, тис.грн.			Загальна вартість
					Всього	В тому числі		Всього	В тому числі
						БМР	Обладн.		БМР	Обладн.
1	ТП-901 - -2 - 83	ЦНС оборотної води	шт.	1	3108,02	1374,13	1733,89	3108,02	1374,13	1733,89
2	ТП-901 - -6 - 17	Градирні баштова	шт.	2	511,01	794,12	-	1022,02	1588,24	-
3	ТП-901 - -1 - 6/72	Водоприймальний колодязь	шт.	1	289,26	273,04	16,23	289,26	273,04	16,23
4	ТП-901 - -2 - 10/71	БНС, напів заглиблена	шт.	1	586,36	371,14	215,22	586,36	371,14	215,22
5	ТП-901 - -1 - 5/73	Оголовок	шт.	1	78,52	78,52	-	78,52	78,52	-
6	УСН 8-3,1	Водогони 280 315 400	км км	0,0395 0,194 0,0435	252,00 213,00 366,42	252,00 213,00 366,42	- -	9,954 41,32 15,94	9,954 41,32 15,94	- -
Всього								10869,02

Накладні затрати (НЗ) складають 17,6% ПЗ

Планові накопичення – 30% від Σ (ПЗ+НЗ)

НЗ = (17,6%/100)· 10869,02 = 1912,95 тис. грн.

ПН = (30%/100)·(11098,67+1912,95) = 3834,591 тис. грн.

К = 10869,02 +1912,95 +3834,591 = 16616,561тис. грн.
