ВИРОБНИЧЕ ВОДОПОСТАЧАННЯ

ТЕПЛОЕЛЕКТРОСТАНЦІЇ

у м. Івано-Франківськ

Розрахунково-пояснювальна записка до курсової роботи

з водного господарства промислових підприємств

401 - СВ 11091 ПЗ

Розробила студентка:

Кузнецова Ю.П.

Керівник роботи:

к.т.н., доцент

Новохатній В.Г.

Полтава 2012

Зміст ст.

Паспорт проекту

Завдання на курсову роботу

1 ТЕХНОЛОГІЧНА ЧАСТИНА

1.1 Технічні варіанти системи виробничого водопостачання

1.2 Вибір системи за технічними і екологічними критеріями

1.3 Балансова схема системи оборотного водопостачання

1.4 Розрахунок і конструювання системи оборотного водопостачання

1.4.1 Теплотехнічний розрахунок охолодника води

1.4.2 Компонування споруд і трасування водопровідних мереж

1.4.2.1 Трасування мереж виробничого водопостачання

1.4.3 Гідравлічний розрахунок мереж виробничого водопостачання

1.4.4 Конструювання ЦНС

1.4.5 Конструювання насосної станції додаткової води

2 ЕКОНОМІЧНА ЧАСТИНА

2.1 Повна кошторисна вартість будівництва

2.2 Річні експлуатаційні затрати

2.3 Собівартість обігової води

2.4 Техніко – економічні показники проекту

3 ЕКОЛОГІЧНА ЧАСТИНА

3.1 Заходи із скорочення водоспоживання

3.2 Оцінка впливу аерозолів градирень

Література

Паспорт проекту

1. Виробниче водопостачання теплоелектростанції

2. Об’єкт розташовано в місті Івано-Франківську

3. Розрахункова продуктивність Q_р = 354,17 м³/год

4. Склад споруд з позначенням номеру типового проекту

   • градирня баштова ТП 901-6-17

   • циркуляційна насосна станція ТП 901-2-83

5. Кошторисна вартість будівництва

К = 16616,561 тис. грн.

5. Собівартість 1м³ оборотної води

с = 0,71 грн/м³

1 Технологічна частина

1.1 Вибір системи виробничого водопостачання

1.1.1 Технічні варіанти системи виробничого водопостачання

У залежності від кількості води, яка споживається, і потужності водного джерела на виробництві застосовують три основні види систем:

- систему прямопотокового водопостачання (СПВ);

- систему оборотного водопостачання (СОВ);

- система послідовного (каскадного) водопостачання (СКВ).

У даному випадку для ремонтно-механічного заводу будемо розглядати тільки два типи систем водопостачання: СПВ і СОВ.

Для розробки схем систем прямопотокового і оборотного водопостачання необхідно детально вивчити завдання і вирішити такі питання:

- якої категорії і для яких цілей використовується вода у конкретному цеху;

- як можна об'єднати виробниче водопостачання окремих цехів у централізовану систему;

- чи можливе послідовне використання води з одного цеху в іншому або створення оборотного циклу;

- яку частину води потрібно очищати на каналізаційних очисних спорудах перед скидом їх у водойму.

Принцип схеми СПВ полягає у тому, що вода з джерела подається на підприємство, де вона використовується в різних технологічних процесах. Після цього відпрацьована вода скидається у водойму відповідно до санітарних вимог випуску стічних вод. Умовно чисті стічні води можуть скидатися без очищення, а забруднені стічні води направляються на каналізаційні очисні споруди (КОС), з яких очищені стічні води потім скидаються у водойму.

Принцип схеми СОВ полягає в тому, що вода, яка нагрівається в технологічних процесах, не скидається у водойму, а направляється на охолодження і потім знову подається на виробництво. При цьому частина води в оборотному циклі втрачається і потрібно передбачити поповнення цих втрат за рахунок додаткової води. Забруднені стічні води надходять на КОС і після очистки скидаються у водойму.

1.2 Вибір системи за технічними та економічними критеріями

Порівнюємо дві системи виробничого водопостачання:

- при прямопотоковій системі джерело водопостачання повинно знаходитись на відстані не більше ніж 2 км, а різниця позначок майданчика промислового підприємства та рівня річки повинна бути менша 8-10 м. У прямопотоковій системі здійснюється транспортування великої кількості води, яка після використання скидається у водоймище. Для транспортування води потрібні великі матеріальні затрати; крім того, ця система може мати негативний вплив на навколишнє середовище;

- в системі оборотного водопостачання додаткова вода забирається із джерела тільки для компенсації безповоротних втрат. Основна вода циркулює між споживачами та охолоджувачами. У системі оборотного водопостачання значні затрати йдуть на будівництво та експлуатацію таких споруд як ЦНС та градирні, проте забезпечується захист водоймищ від забруднень.

У даному проекті джерело водопостачання – річка, яка знаходиться на відстані 0,9 км. Згідно вище зазначеного, у даному проекті приймаємо систему оборотного водопостачання.

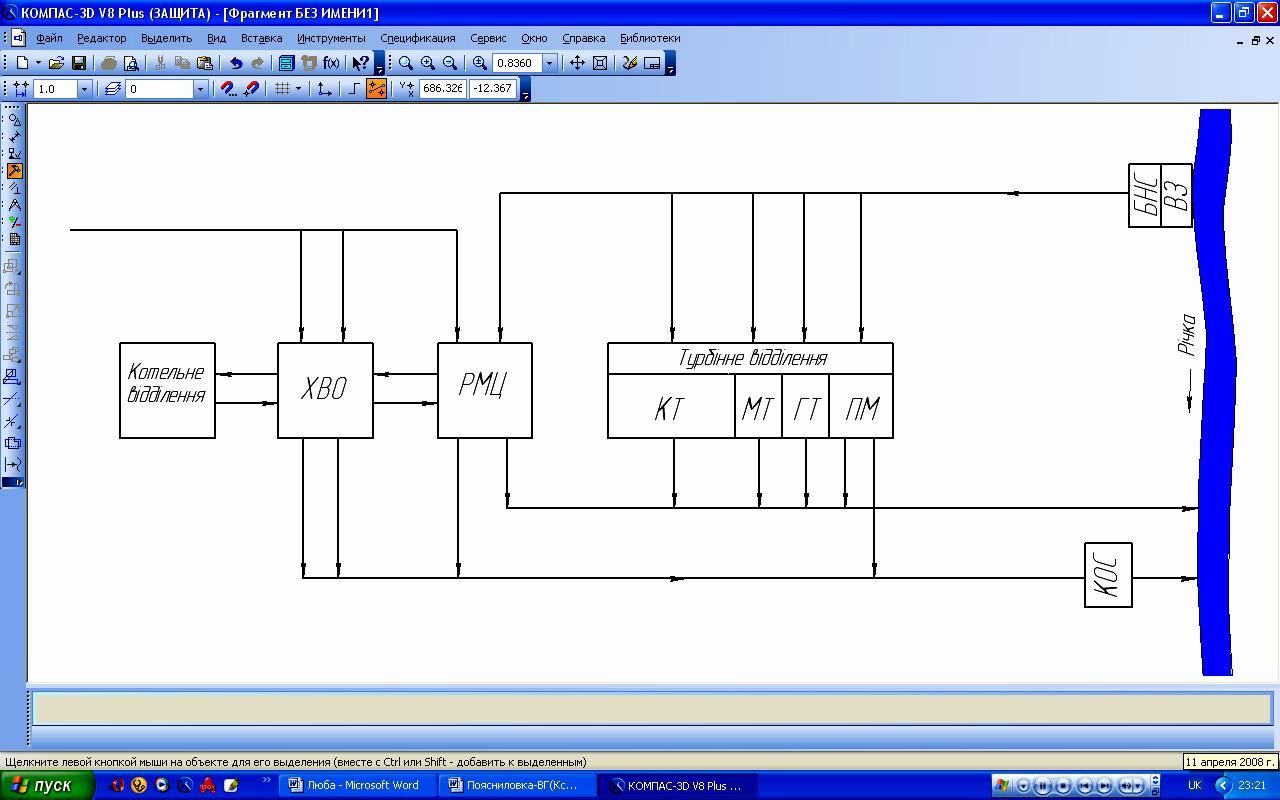

Прямопотокова схема
