Исследование делителя напряжения при работе вхолостую

Цель работы: 1. Исследование делителя напряжения при работе вхолостую.

2. Построение выходной характеристики делителя напряжения

при работе без нагрузки.

В результате выполнения лабораторной работы студент должен:

знать: - назначение и устройство делителя напряжения

- расчётные соотношения напряжений и сопротивлений делителя

уметь: - собирать электрические цепи по схемам;

- производить измерения напряжения при помощи

мультиметра

- производить расчёт параметров делителя напряжений

Оборудование: лабораторный стенд.

Краткие теоретические сведения

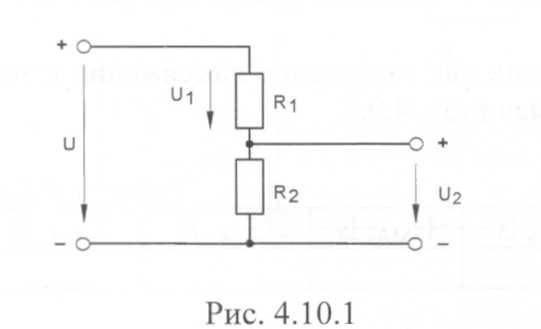

Делители применяются в тех случаях, когда нужно снизить имеющееся напряжение. Простейший делитель напряжения состоит из двух последовательно соединенных резисторов (рис. 13.1). Напряжения и сопротивления делителя можно рассчитать, используя соотношения

U/U₂ = (R₁ + R₂)/R₂ → U₂ = U × R₂ / (R₁+R₂).

Рис. 13.1 Рис.13.2

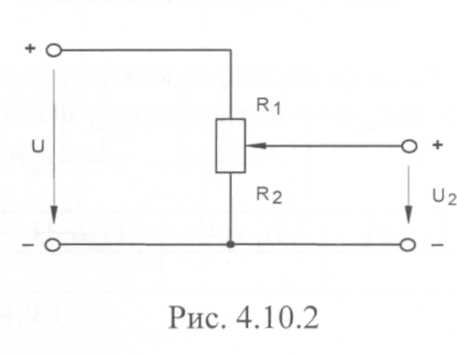

Чтобы обеспечить регулирование вторичного напряжения, вместо двух постоянных резисторов используют потенциометр (рис. 13.2). Тогда, изменяя положение движка потенциометра (угол поворота α, при цилиндрической конструкции потенциометра), можно устанавливать напряжение на выходе делителя в диапазоне 0...U.

Порядок проведения работы

Задание

Соберите цепь делителя напряжения с потенциометром и постройте зависимость U₂ = f(α).

Порядок выполнения эксперимента

Рис.13.3

• Соберите цепь потенциометра согласно схеме (рис. 13.3) и установите на ее входе постоянное напряжение 10 В. Измерьте напряжения U и U₂ при каждом из положе­ний потенциометра, заданных в табл. 13.1 значениями угла α. Внесите все изме­ренные величины напряжения в таблицу.

	Положение потенциометра (α)
	0	1	2	3	4	5	6	7	8	9	10
U, В
U2, В

• Перенесите значения напряжения U₂ на график (рис. 13.4) для построения кривой U₂ = f(α).

U₂, В

0 1 2 3 4 5 6 7 8 9 10

Угловое положение потенциометра, α

Рис. 13.4

Контрольные вопросы

1. Какую форму имеет кривая на рис. 13.4?

2. Какова величина сопротивления, с которого снимается напряжение U₂, при положении потенциометра α =3?

3. Какое напряжение получается при суммировании U₁ и U₂ на схеме рис. 13.1?
