Порядок проведения работы
Задание
Определите величины сопротивлений Rbx и Rh, измеряя токи и напряжения на первичной и вторичной сторонах трансформатора при различных соотношениях чисел витков обмоток и значениях сопротивления нагрузки Rh. Определите входное сопротивление как Rh× (Ktp)2 и сравните его с Rbx
Порядок выполнения эксперимента
Соберите трансформатор на разъемном сердечнике с катушками, имеющими числа витков W1 = 300 и W2= 100.

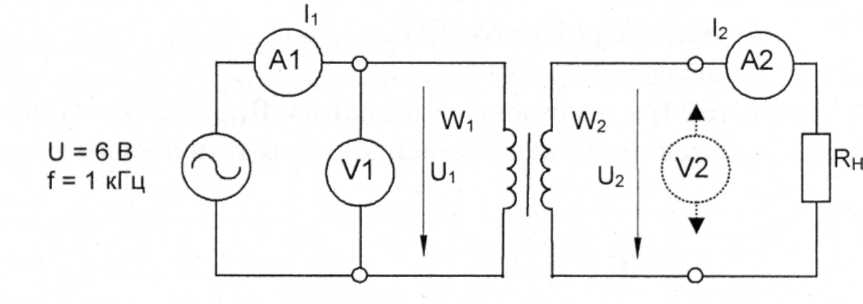

Подключите источник питания, как показано на рис. 24.1, и установите синусоидальное напряжение U1 = 6 В, f = 1 кГц (при Rh = 10 Ом).
Рис.24.1
Измерьте токи и напряжения при числах витков обмоток и сопротивлениях нагрузки согласно таблице 24.1.
Вычислите сопротивления Rbx и Rh по формуле R = U /I.
Затем вычислите входное сопротивление по формуле Rh× (Ktp)2 и сравните его со значениями, найденными как U 1/I1.
Таблица 24.1
W1 |
W2 |
Ктр |
Rh, Ом |
U1, В |
U2, В |
I1, мА |
I2, мА |
Rвх, Ом |
Rh, Ом |
Rh× (Ktp)2 |
300 |
100 |
3 |
10 |
|
|
|
|
|
|
|
300 |
300 |
1 |
100 |
|
|
|
|
|
|
|
300 |
900 |
0,33 |
1000 |
|
|
|
|
|
|
|
Контрольные вопросы
1. Как определить входное сопротивление трансформатора?
2. Почему в реальном трансформаторе входное сопротивление больше,
чем Rh× (Ktp)2?
3. Как вычислить сопротивление нагрузки трансформатора?
ЛАБОРАТОРНАЯ РАБОТА № 25
Внешняя характеристика и коэффициент полезного действия (КПД)
трансформатора
Цель работы: 1. Построить внешнюю характеристику трансформатора.
2. Определить КПД трансформатора при различной
нагрузке
В результате выполнения лабораторной работы студент должен:
знать: - устройство и принцип действия трансформатора
уметь: - производить измерения тока и напряжения при помощи мульти -
метра;
-производить измерения активной мощности при помощи ватт-
метра
- строить графики по результатам измерений и расчётов
Оборудование: лабораторный стенд.
Краткие теоретические сведения
Ввиду наличия активных сопротивлений и магнитных потоков рассеяния выходное напряжение зависит от тока нагрузки. Эта зависимость называется внешней характеристикой. Вид внешней характеристики зависит от характера нагрузки (активная, индуктивная или емкостная). По оси абсцисс откладывают, обычно, ток нагрузки в относительных единицах I2 / I2HOM, а по оси ординат- U2 / U2HOM. От нагрузки зависят потери мощности и КПД трансформатора .В случае активной нагрузки КПД имеет максимальное значение при
