Занятие №4

Нормирование шероховатости поверхности

Основные определения:

Шероховатость поверхности – это совокупность неровностей поверхности с относи-

тельно малыми шагами, рассматриваемых на определенной длине (см. рис..

l – базовая длина – длина базовой линии, используемой для выделения неровностей, ха-

рактеризующих шероховатость поверхности и для количественного определения ее парамет-

ров. Шероховатость оценивают по линии и на определенной длине. В данном случае за базо-

вую линию принята средняя линия профиля.

Средней линией профиля m называется базовая линия, имеющая форму номинального

профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклоне-

ние (СКО) профиля от этой линии – минимально.

Вертикальные параметры шероховатости:

Ra – среднее арифметическое отклонение профиля, рассчитанное из абсолютных значе-

ний отклонений профиля в пределах базовой длины:

1

Rz – сумма средних абсолютных значений высот по 5 максимальным выступам и 5 ми-

нимальным впадинам.

Rmax – расстояние между линией выступов профиля и линией впадин профиля в пределах

базовой длины.

1

l

Значения всех высотных параметров выражаются в мкм.

Горизонтальные параметры шероховатости:

Sm – средний шаг неровностей – среднее арифметическое значение шага неровностей

профиля в пределах базовой длины.

S – средний шаг местных выступов – среднее значение шага местных выступов в преде-

лах базовой длины, т.е. среднее арифметическое значение длины отрезков средней линии

между проекциями на нее двух наивысших точек соседних выступов профиля.

tp – относительная опорная длина профиля – это отношение сумм длин отрезков в пре-

делах базовой длины в материале детали по линии, эквидистантной средней линии и распо-

ложенной на заданном расстоянии от линии выступов, к базовой длине l:

tp =

b1 + b2 + ... + bi + ... + bn

⋅ 100%;

где p задается в % от Rmax от 5 % до 90 %. Так, например, если указано, что t30 60% – это

значит, что при отсечении профиля поверхностных неровностей, отступая от вершины на

30% от Rmax не менее 60% сечения должно проходить по материалу, а 40% – по воздуху.

Значения S и Sm выражаются в мм, а tp – в %.

Знаки шероховатости:

– поверхность, на которую указывает знак, должна иметь указанную шерохова-

тость и при этом все равно каким способом будет проведена обработка этой поверхности.

Обозначение шероховатости поверхности:

1. Структура обозначения шероховатости поверхности:

2

2. В обозначении шероховатости поверхности применяют один из вариантов изображе-

ния:

h ≈ высоте цифр размерных чисел, а H ≈ (1,5…5)·h.

– шероховатость поверхности, способ обработки которой конструктором не ус-

танавливается;

– шероховатость поверхности, которая должна быть образована только удале-

нием слоя материала;

– шероховатость поверхности, которая должна быть образована без удаления

слоя материала, а также поверхности детали, не подлежащие по данному чертежу дополни-

тельной обработке.

3. Значение параметра шероховатости указывают после соответствующего символа,

например: Ra 0,4; Rmax 6,3; Sm 0,63; t5070; S 0,032; Rz 50.

3.1. При указании записывают наибольшее значение параметра шероховатости

(без предельных отклонений).

3.2. Если необходимо нормировать наименьшее значение, то надо указать:

3.3. При указании диапазона значений шероховатости, пределы значений парамет-

ра размещают в две строки:

0,100,8070

3.4. При указании номинального значения параметра шероховатости, это значение

приводят с предельным отклонением:

3

Ra 1+20% ; Rz 100−10% ; Sm 0,63+20% ; t 50 70 ± 40%;

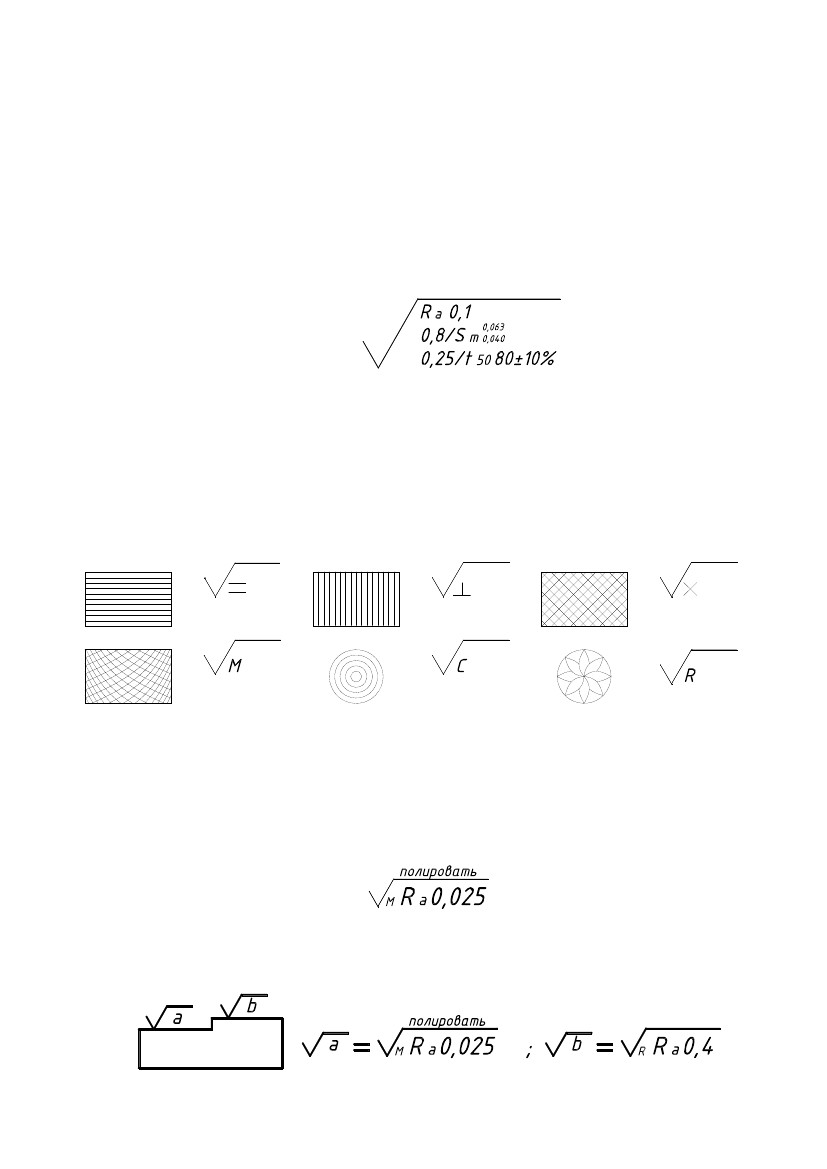

4. При указании двух или более параметров шероховатости в обозначении шероховато-

сти значения параметров записывают сверху вниз в следующем порядке:

- Параметр высоты неровностей профиля;

- Параметр шага неровностей профиля;

- Относительная опорная длина;

5. При нормировании требований к шероховатости параметрами Ra, Rz, Rmax базовую

длину в обозначении не приводят, если она соответствует ГОСТ 2789-73 для вы-

бранного значения параметра шероховатости.

6. Условные обозначения направления неровностей должны соответствовать таблич-

ным и при необходимости их также приводят на чертеже:

(параллель-

ное)

(произволь-

ное)

(перпенди-

кулярное)

(кругообраз-

ное)

(перекрещи-

вающиеся)

(радиальное)

Высота знака условного обозначения направления должна быть ≈ h.

7. Вид обработки поверхности указывают в обозначении шероховатости только в том

случае, если он являлся единственным применимым для получения требуемого каче-

ства:

8. Упрощенное обозначение шероховатости с разъяснением его в технических требова-

ниях:
