5. Выполнить анализ результатов работы; формулировка выводов.
Вопросы для подготовки к работе
1. Для чего нужна базовая конструкция?_____________________________
____________________________________________________________________
2. С какой целью применяют прибавки при разработке базовых конструкций?________________________________________________________
3. Перечислите вертикальные и горизонтальные линии основы конструкции?____________________________________________________________________________________________________________________________
5.Какие конструктивные линии чертежа основы определяют форму изделия?_____________________________________________________________
____________________________________________________________________
Пособия и инструменты: чертежные принадлежности, миллиметровая бумага.
Литература: Единый метод конструирования женской одежды различных покроев, изготовляемой по индивидуальным заказам населения. М.: ЦБНТИ, 1991. 82 с.
1. Описание внешнего вида платья
Вид изделия _________________________________________________________
Силуэт ______________________________________________________________
Вид застежка_________________________________________________________
Воротник____________________________________________________________
Модельные особенности переда ________________________________________
____________________________________________________________________
Модельные особенности спинки ________________________________________
____________________________________________________________________
Рукав ______________________________________________________________
Отделочные строчки__________________________________________________
Низ изделия_________________________________________________________
Рекомендуемый размер________________________________________________
Таблица 1 – Размерные признаки типовой женской фигуры, необходимые для построения базовой конструкции женского плечевого изделия
в сантиметрах
Номер размерного признака по ОСТ 17-325-86 |
Наименование размерного признака |
Условное обозначение размерного признака |
Величина размерного признака |
1 |
2 |
3 |
4 |
1 |
Рост |
Р |
|
13 |
Полуобхват шеи |
Сш |
|
14 |
Полуобхват груди первый |
СГI |
|
15 |
Полуобхват груди второй |
СгII |
|
16 |
Полуобхват груди третий |
СгIII |
|
18 |
Полуобхват талии |
СТ |
|
19 |
Полуобхват бедер |
Сб |
|
45 |
Ширина груди |
Шг |
|
46 |
Расстояние между сосковыми точками |
Цг |
|
43 |
Длина талии спины |
ДтсII |
|
44 |
Дуга верхней части туловища |
Двчт |
|
61 |
Длина талии переда |
ДтпII = Двчт - ДтсII |
|
Окончание таблицы 1 |
|||
1 |
2 |
3 |
4 |
35* |
Высота груди II |
ВгII = Вг – Т76 |
|
39* |
Высота проймы задняя II |
ВПРЗII = Впрз – Т76 |
|
41 |
Высота плеча косая |
ВпкII |
|
47 |
Ширина спины |
Шс |
|
28 |
Обхват плеча |
Оп |
|
31 |
Ширина плечевого ската |
Шп |
|
76 |
Расстояние от шейной точки до точки основания шеи по линии Ош |
= Дтп - ДтпII |
|
По модели |
Длина рукава |
Др |
|
По модели |
Длина изделия |
Дизд |
|
Таблица 2 – Прибавки, необходимые для построения базовой конструкции женского плечевого изделия
в сантиметрах
Наименование прибавки |
Условное обозначение |
Величина прибавки |
Прибавка к полуобхвату груди |
Пг |
|
Прибавка к ширине спины |
Пшс |
|
Прибавка к ширине переда |
Пшп |
|
Прибавка к полуобхвату талии |
Пт |
|
Прибавка к полуобхвату бедер |
Пб |
|
Прибавка к длине талии спины |
Пдтс |
|
Прибавка на свободу проймы по глубине |
Пспр |
|
Прибавка к ширине горловины |
Пшг |
|
Прибавка к высоте горловины спинки |
ВГС |
|
Таблица 3 – Расчетные формулы для построения базовой конструкции женского плечевого изделия
в сантиметрах
Наименование отрезка |
Условное обозначение |
Расчетная формула |
Расчет |
Вели- ина отрезка |
1 |
2 |
3 |
4 |
5 |
Ширина базисной сетки |
А0а1 |
СгIII + Пг + 0,3…1,5 |
|
|
Ширина спины |
А0а |
Шс + Пшс |
|
|
Ширина переда |
а1а2 |
Шг + Пшп + (СгII-СгI) |
|
|

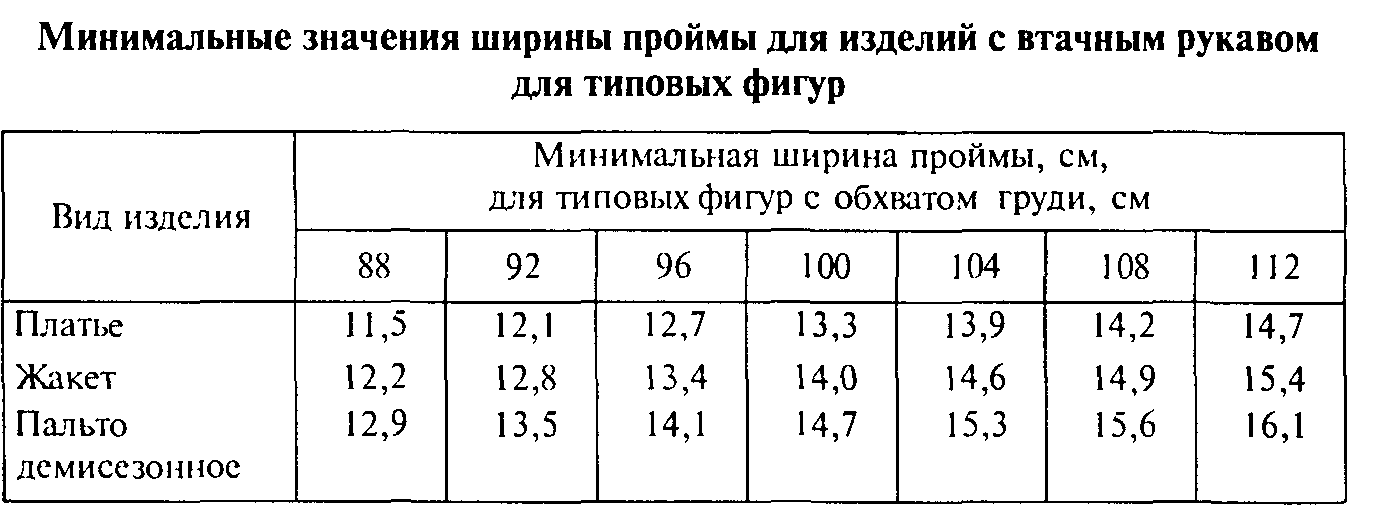

Ширина проймы |
аа2 |
А1а1 – (А0а + а1а2) |
|
|
Уровень лопаток |
А0У |
0,4ДТСII |
|
|
Окончание таблицы 3 |
|
|
|
|
1 |
2 |
3 |
4 |
5 |
Уровень линии груди |
А0Г |
ВпрЗII + Пспр + 0,5Пдтс |
|
|
Уровень линии талии |
А0Т |
ДтсII + Пдтс |
|
|
Уровень линии бедер |
ТБ |
0,5ДтсП – 2,0 |
|
|
Отвод средней линии спины |
А0А’0 |
0,5…1,0 |
|
|
Отвод средней линии спины от вертикали |
ТТ1 |
1,0…2,5 |
|
|
Дополнительный отвод средней линии спины от вертикали |
Т1Т11 |
1,0…2,0 |
|
|
Ширина горловины спинки |
А’0А2 |
Сш/3 + Пшг + К |
|
|
Глубина горловины спинки |
А2А1 |
А0А2/3 |
|
|
Уровень линии низа |
АН1=АН |
ДИ + ПДТС |
|
|
Положение плечевой линии |
А2П1 |
ШП + Раствор вытачки + ППОС |
|
|
|
Т11П1 |
ВПКII+ ПДТС + Прибавка на плечевую накладку |
|
|
|
ПП’1 |
0,5…1,0 |
|
|
Положение вытачки |
|
4,0…4,5 |
|
|
Длина вытачки |
|
6,0…9,0 |
|
|
Раствор вытачки |
|
1,5…2,0 |
|
|
|
Г1П3 |
Г1П2/3 + 2,0 |
|
|
Вспомогательная точка |
Г11 |
0,2Г1Г4 + 0,5 |
|
|
Середина проймы |
Г1Г2 |
Г1Г4/2 |
|
|
Понижение линии талии |
Т3Т8 |
0…1,5 |
|
|
Вершина горловины переда |
Т8А3 |
ДТПII + ПДТС + У |
|
|
Отвод средней линии переда от вертикали |
А3А31 |
0,5…1,0 |
|
|
Ширина горловины переда |
А31А4 |
СШ/3 + ПШГ |
|
|
Глубина горловины переда |
А31А5 |
А31А4 + 1,0 |
|
|
Центр груди |
Г3Г6 |
ЦГ + 0,5ПШП |
|
|
Высота груди |
А4Г7 |
ВГII |
|
|
Раствор нагрудной вытачки |
А4А9 |
2(СГII – СГI) + 2,0 |
|
|
Вспомогательная точка |
Г4П4 |
Г1П2 – 0,5…1.5 |
|
|
Положение контрольной точки |
Г4П6 |
Г4П4/3 |
|
|
Вспомогательная точка |
П6П61 |
0,6 |
|
|
Положение плечевой линии |
А9П5 |
ШП |
|
|
|
П63 |
П5П6/2 |
|
|
|
3-4 |
1,0 |
|
|
Вспомогательная точка |
Г42 |
0,2Г1Г4 |
|
|
|
П5П’5 |
0,3…0,5 |
|
|
Понижение линии низа |
Т8Н3 |
Т1Н1 |
|
|
Лабораторная работа 7
Разработка конструкции втачного рукава женского платья
Цель работы – освоение единого метода конструирования ЦОТОШОЛ и изучение конструкции и освоение принятых в промышленности методов построения чертежей конструкций рукавов женской одежды
Содержание работы
1. Изучить конструкции одношовного рукава.
2. Определить исходные данные для построения конструкции втачного рукава.
3. Выполнить расчеты для конструкции втачного рукава .
4. Построить базовую конструкции втачного рукава.
5. Выводы по работе.
Вопросы для подготовки к работе
1. Какие виды втачных рукавов вы знаете?_________________________
__________________________________________________________________
2. Какие основные этапы построения базовой конструкции рукава вы знаете_____________________________________________________________
3. Какие конструктивные линии вы знаете?________________________
__________________________________________________________________
4. Какие факторы влияют на форму рукава_________________________
__________________________________________________________________
Пособия и инструменты: чертежные принадлежности, миллиметровая бумага.
Литература: Единый метод конструирования женской одежды различных покроев, изготовляемой по индивидуальным заказам населения. М.: ЦБНТИ, 1991. 82 с.
Таблица 1 – Размерные признаки типовой женской фигуры, необходимые для построения базовой конструкции втачного рукава. и технические измерения
в сантиметрах
Номер размерного признака по ОСТ 17-325-86 |
Наименование измерений |
Условное обозначение измерений |
Величина измерений |
28 |
Обхват плеча |
ОП |
|
68 |
Длина рукава |
ДР |
|
|
Ширина рукава в низу в готовом виде |
ШРУК.ВН |
|
|
Длина проймы |
ДПР |
|
|
Высота оката |
ВОК |
|
Таблица 2 – Прибавки, необходимые для построения базовой конструкции втачного рукава
в сантиметрах
Наименование прибавки |
Условное обозначение |
Величина прибавки |
К обхвату плеча |
ПОП |
|
Таблица 3 – Расчетные формулы для построения базовой конструкции втачного рукава
в сантиметрах
Наименование отрезка |
Условное обозначение |
Расчетная формула |
Расчет |
Величина отрезка |
1 |
2 |
3 |
4 |
5 |
Высота оката рукава
|
О1О2 |
ВОК |
|
|
Положение переднего и локтевого перегиба |
О1РП=О1РЛ |
ШР/2 |
|
|
|
РПО3=РЛО4 |
ВОК |
|
|
Длина рукава |
О3М |
ДР – 1,0…1,5 |
|
|
Уровень линии локтя |
О3Л |
О3М/2 + 3 |
|
|
Ширина рукава в готовом виде |
ММ1 |
ШРУК.ВН |
|
|
Окончание таблицы 3 |
||||
1 |
2 |
3 |
4 |
5 |
Скос низа рукава |
М1М2 |
1,5…2,5 |
|
|
Положение передней контрольной надсечки |
РП1 |
Г4П6 |
|
|
Расширение оката рукава |
1-1’ |
0,5 |
|
|
Положение задней контрольной надсечки |
РЛР3 |
Г1П3 |
|
|
Расширение оката рукава |
Р3Р’3 |
0,5 |
|
|
Вспомогательная точка |
О3О5 |
О2О3/2 – 2,0 |
|
|
Вспомогательная точка |
О2О6 |
О2О4/2 |
|
|
|
О52 |
2,0…2,5 |
|
|
|
О63 |
1,0…2,0 |
|
|
Вспомогательная точка |
1-1” |
0,5 |
|
|
Вспомогательная точка |
Р3Р”3 |
0,5 |
|
|
Вспомогательная точка |
РПГ2 |
Г1Г4/2 + 0,5 |
|
|
Вспомогательная точка |
РП8 |
Г42 + 0,5 |
|
|
|
Р”34 |
Р”3Г2/2 |
|
|
Вспомогательная точка |
4-5 |
1,0…2,0 |
|
|
Прогиб переднего переката |
ЛЛ1 |
0,7…1,0 |
|
|
Прогиб локтевого переката |
Л2Л3 |
0,5…1,5 |
|
|
|
Л1Л21 |
Л1Л3/2 |
|
|
Положение шва в низу |
ММ11 |
ММ2/2 |
|
|
|
РПР1 |
О1РП |
|
|
|
Л1Л22 |
Л1Л21 |
|
|
|
ММ3 |
ММ11 |
|
|
|
М3М31 |
0,5 |
|
|
Вспомогательная точка |
РП8’ |
РП8 |
|
|
|
РЛР2 |
РЛО1 |
|
|
|
Л3Л41 |
Л3Л21 |
|
|
|
М2М4 |
М2М11 |
|
|
|
Л3Л42 |
Л3Л41=Л3Л21 |
|
|
|
Р216 |
Р21Р’3/2 |
|
|
Вспомогательная точка |
6-7 |
1,0…1,5 |
|
|
Приложение Б
Конструктивные прибавки
Таблица Б.1 – Прибавки к полуобхватам груди, талии, бедер
Женщины
в см
Изделие |
Суммарная прибавка для силуэта |
|||||||||||
прилегающего |
полуприлегающего |
прямого |
трапеции-видного |
|||||||||
Пг |
Пт |
Пб |
Пг |
Пт |
Пб |
Пг |
Пт |
Пб |
||||
Платье |
5,0-6,0 |
2,0-4,0 |
1,0-1,5 |
6,0-7,0 |
4,0-6,0 |
3,0-5,0 |
7,0-9,0 |
- |
9,0-11,0 |
|||
Жакет |
5,5-7,0 |
3,0-4,0 |
1,5-2,5 |
6,5-8,0 |
5,0-7,0 |
3,0-4,0 |
7,5-10,0 |
- |
7,5-12,0 |
|||
Пальто демисезонное |
6,5-8,0 |
4,0-5,0 |
3,0-5,0 |
7,5-9,0 |
6,0-8,5 |
4,0-6,0 |
8,5-11,0 |
- |
9,0-11,0 |
|||
Таблица Б.2 – Прибавки к полуобхвату талии, бедер и обхвату бедра для поясных изделий
Женщины
в см
Измерение, к которому дана прибавка |
Условное обозначение |
Суммарная прибавка для силуэта |
||
плотно рилегающего |
прилегающего |
свободного |
||
Полуобхват талии |
ПТ |
0,5-1,0 |
1,0-1,5 |
1,5-2,0 |
Полуобхват бедер |
Пб |
1,0-2,0 |
2,0-3,0 |
5,0-8,0 |
Обхват бедер |
ПбЕД |
1,0-1,5 |
6,0-10,0 |
10,0-15,0 |
Таблица Б.3 – Прибавки к обхвату плеча
Женщины
в см
Степень облегания руки рукавом |
Суммарного прибавка ПОП для силуэта |
||
Платье |
Жакет |
Пальто летнее, демисезонное |
|
Плотно облегающий |
3,0-4,0 |
4,0-5,5 |
5,5-7,0 |
Узкий |
4,0-6,0 |
5,5-7,5 |
7,0-9,5 |
Средний |
5,0-7,0 |
7,5-9,5 |
9,5-12,0 |
Расширенный |
8,0-10,0 |
9,5-11,5 |
12,0-14,5 |
Широкий |
10,0-12,0 |
11,5-13,5 |
14,5-17,0 |
Очень широкий |
12,0-14,0 |
13,5-15,5 |
17,0-19,5 |
Таблица Б.4 –Прибавки к участкам конструкций
Женщины
в см
Прибавка |
Условное обозначение |
Величина прибавки для различных видов изделий |
|||
Платье |
Жакет |
Пальто |
|||
демисезонное |
зимнее |
||||
На свободу проймы по глубине |
Пспр |
1,5-2,5 |
2,5-3,0 |
2,5-3,5 |
3,5-4,5 |
К ширине горловины спинки |
Пшгс |
0,5-1,0 |
1,0-1,5 |
1,0-2,0 |
2,0-2,5 |
К высоте горловины спинки |
ВГС |
- |
0,2 |
0,2-0,4 |
0,5-0,6 |
К длине талии спины |
Пдтс |
0,5 |
0,5-1,0 |
1,0-1,2 |
1,5-2,0 |
К длине талии переда |
Пдтп |
0,5-0,6 |
0,8-1,2 |
1,2-2,0 |
2,5-3,0 |
На толшину плечевой накладки |
ППЛ |
0-0,5 |
1,0 |
1,0 |
1,0 |
На удлинение проймы на толшину плечевой накладки |
ПУП |
0-1,3 |
2,5 |
2,5 |
2,5 |
К высоте оката рукава на огибание шва втачивания ткани |
ПВОК |
0,5 |
0,7-0,8 |
1,0 |
1,2-1,5 |
Таблица Б.5 – Прибавки на участках спинки и полочки
Женщины
в см
Изделие |
Прибавки для силуэта |
|||||||||
с очень плотным прилеганием |
Прилегаю-щего |
Полуприле-гающего |
прямого |
Трапециеви-дного |
||||||
Пшс |
Пшп |
Пшс |
Пшп |
Пшс |
Пшп |
Пшс |
Пшп |
Пшс |
Пшп |
|
Платье |
0,6-0,8 |
0 |
0,8-1,0 |
0-0,3 |
1,0-1,4 |
0,5-0,8 |
1,4-2,0 |
0,8-1,4 |
2,0-2,6 |
1,4-2,0 |
Жакет |
0,8-1,0 |
0-0,2 |
1,0-1,2 |
0,2-0,8 |
1,2-1,6 |
0,6-1,2 |
1,6-2,2 |
1,0-1,8 |
2,2-2,8 |
1,6-2,2 |
Пальто демисезонное, летнее |
1,0-1,2 |
0,2-0,4 |
1,2-1,4 |
0,4-0,9 |
1,4-1,8 |
0,8-1,5 |
1,8-2,4 |
1,2-2,0 |
2,4-3,0 |
1,8-2,6 |
