Министерство по образованию и науке РФ

Федеральное государственное образовательное учреждение

среднего профессионального образования

Волгоградский государственный колледж управления

и новых технологий

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

для проведения

ЛАБОРАТОРНО - ПРАКТИЧЕСКИХ

РАБОТ

по учебной дисциплине

«АРХИТЕКТУРА ЭВМ И

ВЫЧИСЛИТЕЛЬНЫХ СИСТЕМ»

для специальности 230105

Программное обеспечение вычислительной техники и автоматизированных систем

2010 г.

Пояснительная записка

Методические указания к проведению лабораторно – практических работ по учебной дисциплине «Архитектура ЭВМ и вычислительных систем» содержат описание предусмотренных рабочей программой лабораторных и практических работ.

Сборник методических указаний предназначен для получения практических навыков по темам курса учебной дисциплины.

Проводить лабораторные и практические работы целесообразно в порядке изучения программного материала.

Для более эффективного выполнения лабораторных работ необходимо повторить соответствующий теоретический материал, а на занятиях внимательно ознакомиться с содержанием работы и практическим заданием.

В ходе работы необходимо строго соблюдать правила по технике безопасности, так как работы проводятся на компьютере.

Каждый студент оформляет отчет о выполнении работы на специальном листе формата А4 по следующей схеме:

• тема работы;

• цель работы;

• оборудование;

• порядок выполнения работы;

• практическое задание;

• ответы на контрольные вопросы.

Дата выполнения работы и номер работы проставляются в штампе основной надписи. Небрежное оформление отчета, исправление уже написанного недопустимы.

В конце каждой работы преподаватель ставит зачет, который складывается из результатов наблюдений за выполнением практической части работы и проверки отчета.

Все лабораторные и практические работы должны быть выполнены и в сроки, определенные календарно-тематическим планом по данной учебной дисциплине. Студенты, не получившие зачет по какой – либо из работ, к экзамену или зачету не допускаются.

Перечень лабораторных и практических работ

1. Классификация компьютеров.

2. Перевод чисел из одной системы счисления в другую.

3. Представление символьной информации в ЭВМ.

4. Кодирование цвета в ЭВМ.

5. Выполнение арифметических операций над числами в прямом, обратном и дополнительном кодах.

6. Таблицы истинности логических выражений.

7. Работа логических узлов ЭВМ.

8. Внутренняя организация процессора.

9. Построение последовательности операций процессора для реализации простых вычислений.

10. Идентификация процессора.

11. Внутренняя память ЭВМ.

12. Внешние запоминающие устройства.

13. Архитектура системной платы.

14. Внутренние и внешние интерфейсы.

15. Выбор компьютера.

Правила техники безопасности в лаборатории информатики

1. Студенты должны знать и строго выполнять правила техники безопасности при работе в лаборатории информатики.

2. Студентам запрещается трогать компьютеры, вилки, розетки, а также передвигать оборудование в кабинете без разрешения преподавателя.

3. Студентам запрещается включать и выключать компьютер без указания преподавателя.

4. Запрещается работать за компьютером мокрыми руками или в сырой одежде.

5. Работать на компьютерах, имеющих нарушения целостности корпуса или изоляции проводов, а также с неисправной индикацией включения питания, категорически запрещается.

6. При обнаружении в процессе работы указанных в предыдущем пункте дефектов, появлении запаха гари или необычных звуков нужно немедленно выключить компьютер и известить об этом преподавателя.

7. Запрещается оставлять включенный компьютер без присмотра, вставать и ходить по кабинету, отвлекать окружающих.

8. Запрещается класть различные вещи на видеомонитор, системный блок, клавиатуру, а также облокачиваться на них.

9. На клавиши необходимо нажимать плавно, не допуская ударов.

10. Запрещается находиться в кабинете в верхней одежде.

11. Входить в кабинет и выходить из него можно только с разрешения преподавателя.

12. При несоблюдении этих правил, студент отстраняется от работы.

Практическая работа № 1

Тема: Классификация компьютеров.

Цель: Уметь классифицировать компьютеры.

Оборудование: рисунки, таблица классификации ЭВМ.

Порядок выполнения работы:

1. Ознакомиться с теоретической частью.

2. Выполнить практическое задание.

3. Ответить на контрольные вопросы.

4. Оформить и сдать отчет.

Отчет должен содержать:

• Тему работы;

• Цель работы;

• Оборудование;

• Практическое задание;

• Ответы на контрольные вопросы.

Практическое задание: Перечертите и заполните таблицу, используя представленные рисунки.

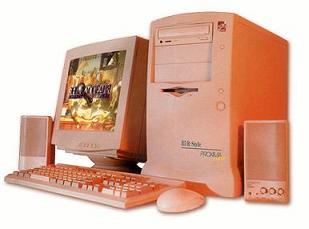

Рис.1 Рис.2

Рис.3 Рис.4

№ п/п	Вид компьютера	Время появления	Поколение ЭВМ	Элементная база	Размеры	Достоинства\ недостатки
Рис.1
Рис.2
Рис.3
Рис.4

Теория:
