Самостоятельное задание 2.13. Дизайн города

Создать дизайн города, используя фотографию и алгоритм задания 2.2.10.

№

Действие

Результат

1

Нарисовать окружность, зажав Shift+Alt, что бы окружность создавалась с центром щелчка мышкой и равномерно увеличивалась, оставаясь кругом, а не овалом.

2

Это будет область наших часов. Дублируем слой Ctrl+C и вставляем на то же место Ctrl+F, немного уменьшаем Shift+F8: в появившемся окне трансформации изменяем размер высоты и ширины на меньшее значение и нажимаем Enter.

3

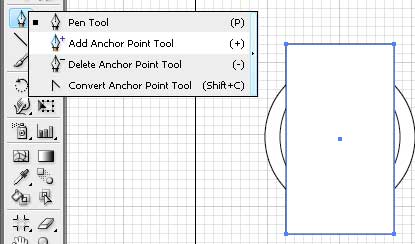

Что бы все было ровнее, включить сетку Ctrl + ''(нажимаем три кнопки: Ctrl, кнопка плюс и кнопка кавычек) или View – Show Grid (Просмотр – Показать сетку). Следующим шагом рисуем прямоугольник, выбираем инструмент Add Anchor Point Tool (Добавить опорную точку).

4

На гранях прямоугольника добавляем точки, как на рисунке, щелкая пером с плюсиком там, где надо чтобы была точка.

5

Нажимаем A, и появившейся незакрашенной стрелкой перетаскиваем созданные точки.

6

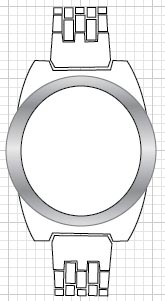

Немного округляем углы с помощью инструмента Shift+C (Convert Anchor Point Tool (Преобразовать опорную точку), находиться в панели инструментов в подменю пера. Не снимая выделения жмем Shift+Cntr+[, тем самым отправляя верхний модифицированный прямоугольник под наши ранее созданные круги. Теперь приступим к созданию ремешка. Создаем форму, используя перо (горячая кнопка P) и прямоугольники.

7

Теперь приступим к созданию градиентов. Первоначально создать необходимые цвета в палитру и потом перетянуть цвет на линию градиента. Добиваемся примерно такого градиента.

8

Чтобы не потерять свой градиент в палитре Swaеches (Образцы) создать его дубликат, нажимая на пиктограмму в виде завернутого листа.

9

Этот градиент применяем к первому созданному кругу, обводку делаем 1 px черной.

10

Далее создаем второй градиент.

11

Заливаем остальные элементы. Выделяем элемент и выбираем необходимый градиент, если необходимо в панели Gradient (Градиент) меняем угол градиента (Angle), тип градиента: Linear (Линейный).

12

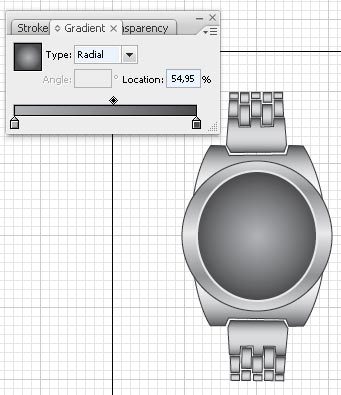

Нашему циферблату применяем радиальный градиент и обводку в 2 px светло серого цвета.

13

Далее создаем блик, для этого нарисуем еще одну окружность и зальем линейным градиентом от черного к белому и поставим режим наложения Screen (Замена светлым), в результате та часть, которая была закрашена в черный цвет станет визуально прозрачной.

14

Создадим тень от часов. Выделить все, кроме кругов, нажать Ctrl+C, далее Ctrl+F и в панели(Ctrl+Shift+F9) объединить продублированные объекты в один, нажимая на первую пиктограмму и нажимать кнопку Expand (Разобрать).

15

Получившийся объект заливаем черным цветом, ставим прозрачность слоя 50% и режим наложения Multiplay (Умножение), отправляем этот объект под часы Ctrl+Shift+[ , и немного смещаем вниз и влево.

То же самое проделываем с самым большим кругом, только потом его опускаем не под низ всех, а только вниз круга, дубликатом которого он является, нажатием Ctrl+[, и немного смещаем вниз и влево.

16

На этом этапе следует еще добавить пару бликов. С помощью пера создаем примерно вот такие формы.

17

Далее, аналогично первому созданному блику, применяем черно-белый градиент в режиме наложения Screen (Замена светлым), но прозрачность ставим 30%.

18

Для четкости выбираем круг циферблата и в панели Appearense (Оформление) (Shift+F6) дублируем контур(Stroke) путем перетягивания на пиктограмму завернутого листа, при выделенном дубликате переходим в панель Stroke (Обводка) (Ctrl+F10) и редактируем дубликат: меняем цвет на черный, ширину на 1 px и положение (Align Stroke) выбираем вовнутрь – щелчок по второй пиктограмме данного параметра.

19

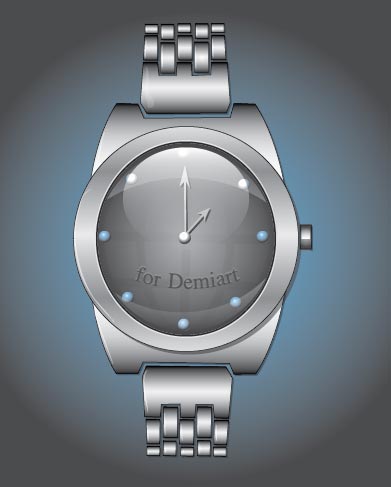

Дальше рисуем стрелки и разрисовываем сам циферблат.
