Розробка вузлів систем опалення.
6.2.1. Системи опалювання складаються з джерела теплової енергії, вузла приготування теплоносія, розводящих трубопроводів, гілок, підведень і опалювальних приладів. Джерело теплової енергії - местная котельна або теплова мережа - проектується відповідно до вимог відповідних нормативних документів. Вузол приготування теплоносія в місцевій котельній розробляється у складі проекту котельної. Проект теплового пункту будівлі при централізованому теплопостачанні розробляється по нормах проектування теплових мереж.
6.2.2. Розводящі трубопроводи сполучають джерело теплової енергії і вузол приготування теплоносія з гілками системи.
Розводки можуть бути горизонтальними або вертикальними.
Горизонтальна розводка може бути верхньою, нижньою або змішаною. При верхній розводці, що застосовується звично при теплопостачанні від кришної котельної, подаючий і зворотний трубопроводи прокладаються, як правило, по горищу будівлі. При нижній розводці обидва трубопроводи прокладаються в підвалі, а при його відсутності - в цокольному або в першому поверсі. При змішаній розводці один з розводящих трубопроводів прокладається по горищу, а другий - по підвалу.
Вертикальні розводки звичайно застосовуються в суспільних будівлях, а також в житлових будинках, обладнаних квартирними системами опалювання.
Розводки трубопроводів з попутним рухом води конструюються так, щоб протяжність циркуляційних кілець через всі гілки системи була однаковою.
У багатоповерхових будівлях з вертикальними двотрубними системами опалювання повинна проектуватися, як правило, нижня розводка магістралей, а при теплопостачанні від кришної котельної - верхня (по горищу) розводка подаючого і зворотного трубопроводів. Змішана розводка магістральних трубопроводів (одна труба на горищі, друга - в підвалі) не рекомендується через неможливість установки на стояках регуляторів перепаду тиску.
6.2.3. Гілки трубопроводів сполучають розводящі трубопроводи з підведеннями до опалювальних приладів. По розташуванню в просторі гілки можуть бути вертикальними або горизонтальними. Вертикальні гілки прийнято називати стояками.
За способом приєднання підведень гілки можуть бути однотрубними або двотрубними.
У місцях підключення гілок до розводящих трубопроводів повинна встановлюватися запірна арматура. Рекомендується застосовувати, як правило, вентилі з отворами для зливу води або випуску повітря. За відсутності таких вентилів слід передбачати трійники з кранами.
Місця приєднання стояків до розводящих трубопроводів повинні розташовуватися на відстані не менше 1 м від осі стояка для того, щоб ослабити зусилля, викликані температурними подовженнями трубопроводів. Стояки і прямолінійні горизонтальні гілки завдовжки 48 м і більш повинні проектуватися з компенсаторами в середині стояка.
У верхній точці стояків систем опалювання з нижньою розводкою повинні встановлюватися автоматичні повітрезбросники.
У житлових будинках рекомендується проектувати квартирні системи опалювання з горизонтальними двотрубними гілками трубопроводів, що прокладаються в підлозі або по плінтусах. У випадку, якщо в житловому будинку не передбачається установка приладів квартирного обліку теплоспоживання системою опалювання, рекомендується проектувати вертикальні двотрубні системи.
6.2.4. Підведення сполучають опалювальні прилади з гілками (стояками). На підведеннях до опалювальних приладів двотрубних систем опалювання повинна встановлюватися арматура відповідно до п. 5.1.
6.2.5. Приклади приєднання опалювальних приладів до гілок і розводящих трубопроводів приведені на Рис. 2 - 5.
Приведені на малюнках приклади не вичерпують всієї безлічі можливих конфігурацій опалювальних систем, але вони охоплюють найчастіше вживані комбінації розводящих трубопроводів, гілок і підведень.
Система опалювання з горизонтальною верхньою розводкою і вертикальними двотрубними стояками (Рис. 2) може застосовуватися в будівлі з кришною котельнею за наявності в ньому горища. Для того, щоб можна було злити воду із стояків під час ремонту, в нижній їх частині повинні бути спускові вентилі. Перед кожним опалювальним приладом встановлений РТК. На стояках показана ручна відключаюча арматура з отвором, через який стояк можна спорожняти або випускати з нього повітря.
Система опалювання із змішаною горизонтальною розводкою, однотрубними стояками і регульованими уручну кранами (Рис. 3) застосовується в будівлі з горищем і підвалом в тих випадках, коли високі вимоги до рівня теплового комфорту не пред'являються, а обмежений в засобах Замовник виконав необхідні обгрунтовування і одержав дозвіл на вживання однотрубної системи опалювання без РТК.
Системи опалювання з нижньою розводкою і вертикальними двотрубними стояками (Рис. 4) застосовуються в будівлях, де немає горища, а вимоги до рівня теплового комфорту достатньо високі. Тут РТК коштують у кожного радіатора, а крім того, на стояках встановлені регулятори перепаду тиску, які сприяють ефективнішій роботі РТК.
Система опалювання з перекинутою змішаною розводкою (Рис. 5) може застосовуватися в тих випадках, коли немає можливості добре теплоїзоліровать головний стояк з тим, щоб уникнути зайвих теплових втрат. В однотрубних системах перекинута циркуляція сприяє також більш рівномірному розміщенню секцій радіаторів на різних поверхах одного стояка.
6.2.6. Двотрубні системи опалювання в будівлях заввишки 48 метрів і більш рекомендується розділяти по вертикалі на дві або декілька гідравлічно відособлених зон з циркуляційним насосом в кожній зоні.
Рис. 2. Схема фрагмента системи опалювання з горизонтальною верхньою розводкою, вертикальними двотрубними гілками (стояками) з одностороннім (зліва) і двостороннім приєднанням радіаторів.
1 -трубопроводи верхньої розводки; 2,3 - вертикальна двотрубна гілка (стояк); 4 – підведення; 5 - радіаторний термостатичний клапан (РТК); 6 - опалювальний прилад; 7 - замочний вентиль з отвором для спуску; 8 - спусковий вентиль

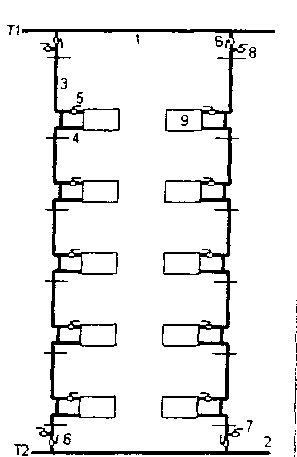

Рис. 3. Схема фрагмента системи опалення зі змішаною горизонтальною розводкою, вертикальними однотрубними гілками (стояками) з одностороннім приєднанням радіаторів.
1, 2 - трубопроводи змішаної розводки; 3 - однотрубний стояк; 4 – підводка; 5 - радіаторний шаровий кран; 6 - відключаючий шаровий кран на стояці; 7 - спускний кран; 8 - повітряний кран; 9 - опалювальний прилад
Рис. 4. Схема фрагмента системи опалювання з нижньою розводкою, вертикальними двотрубними стояками з одностороннім (зліва) і двостороннім приєднанням радіаторів
1, 2 - трубопроводи нижньої розводки; 3 - двотрубні стояки; 4 – РТК; 5 – підведення; 6 - повітряний автоматичний клапан; 7 - замочний вентиль з отвором для спуску; 8 - регулятор перепаду тиску

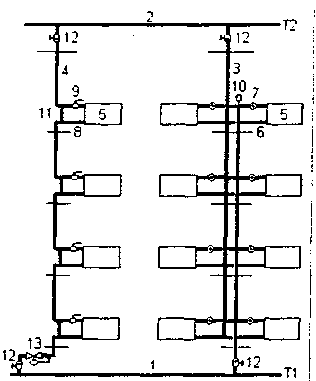

Рис. 5. Схема фрагмента системи опалювання з перекинутою змішаною розводкою, вертикальними одно- і двотрубними стояками з регульованим однотрубним стояком
1,2 - трубопроводи змішаною розводки; 3 - двотрубний стояк; 4 - однотрубний стояк (напр., для коридорів); 5 - опалювальний прилад; 6,8 - підведення; 7 - радіаторний термостатичний клапан; 9 - кульовий клапан; 10 - повітряний автоматичний клапан; 11 - замикаюча ділянка; 12 - замочний вентиль з отвором для спуску; 13 - регулятор постійності витрати
